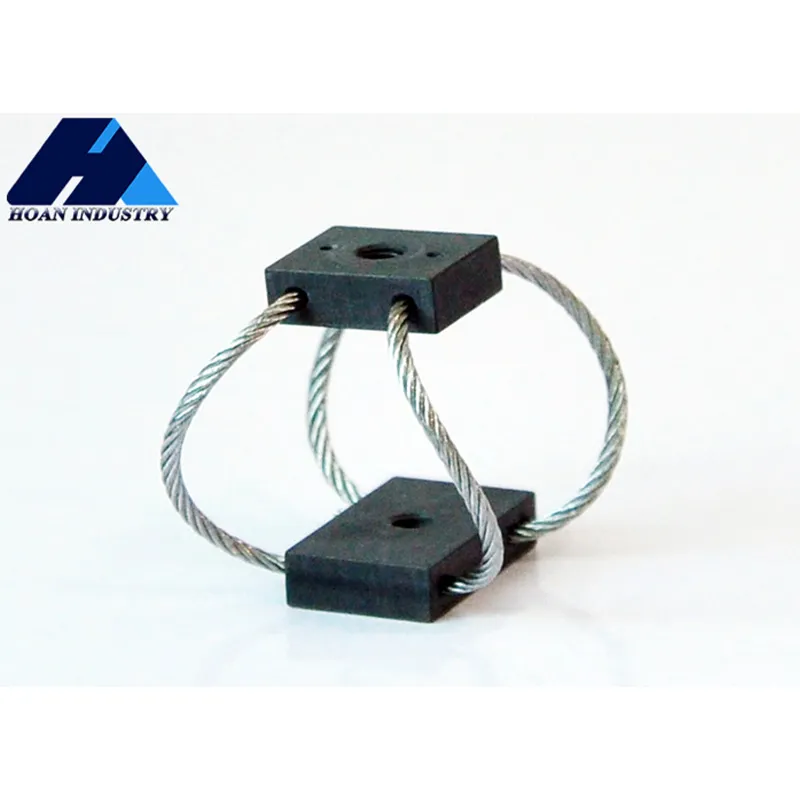

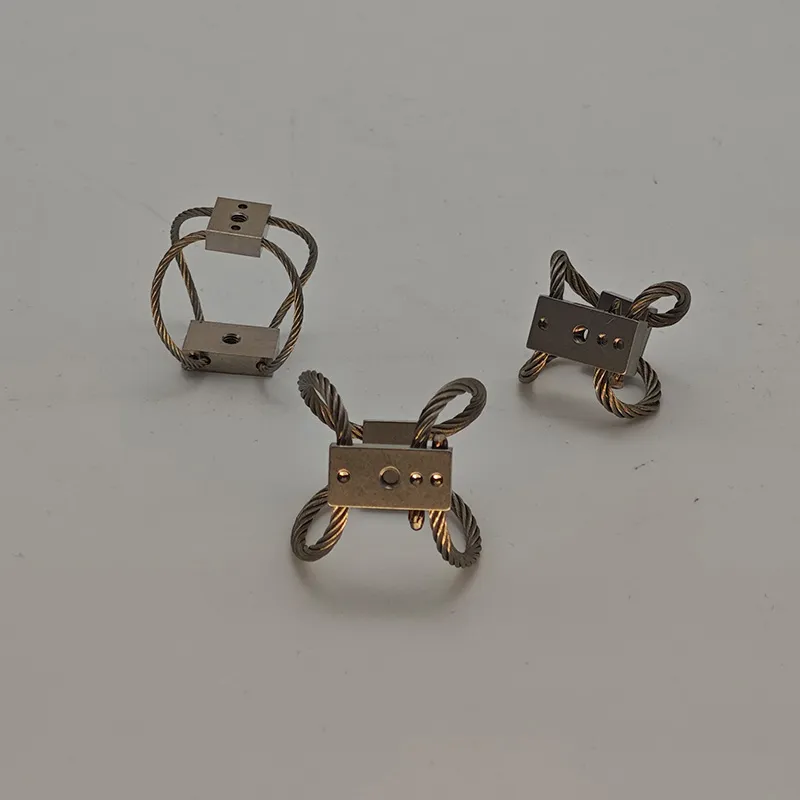

Виброизолятор тросовый бабочкообразный (GR1)

Параметры продукта

сделанный на заказ:

Доступно
Послепродажное обслуживание:

Онлайн-сервисы

Подробнее Связаться с магазином

ООО Сиань Хунъань Микроволна

Корпус 2, здание F7, промышленный парк Синькай, улицa Цзинье 2, высокотехнологичная зона, г. Сиань, провинция Шааньси, Китай.

Описание продукта

Информация о компании

Основная информация

форма

Бабочка

Преимущества

Превосходные демпфирующие и виброизоляционные характеристики.

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Обзор

Виброизолятор тросовый бабочкообразный GR1 специально разработан для оборудования фото- и видеосъёмки. Он использует уникальную бабочкообразную конструкцию и высококачественную стальную тросовую проволоку, обладая превосходными демпфирующими и виброизоляционными характеристиками, способен эффективно поглощать ударные и вибрационные нагрузки со всех направлений. Его конструкция лёгкая и компактная, не создающая дополнительной нагрузки, но обеспечивающая стабильность вашего дорогостоящего оборудования при съёмке с движения или в сложных условиях работы, исключая размытие изображения или ослабление компонентов из-за вибрации. GR1 является идеальным выбором для фотографов, стремящихся к высокому качеству изображения и безопасности оборудования, обеспечивая надёжность для каждого ключевого кадра.

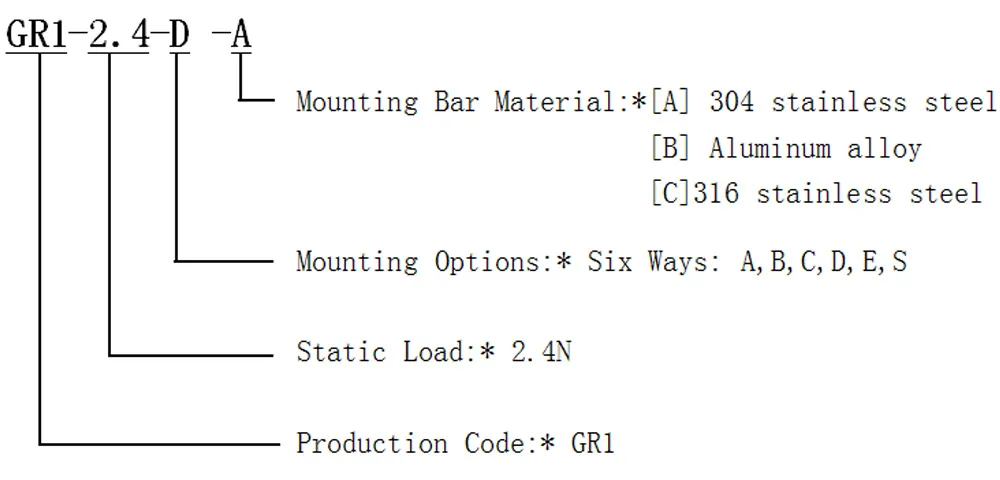

Наименование продукции:

Виброизолятор тросовый бабочкообразный (GR1)-xq1

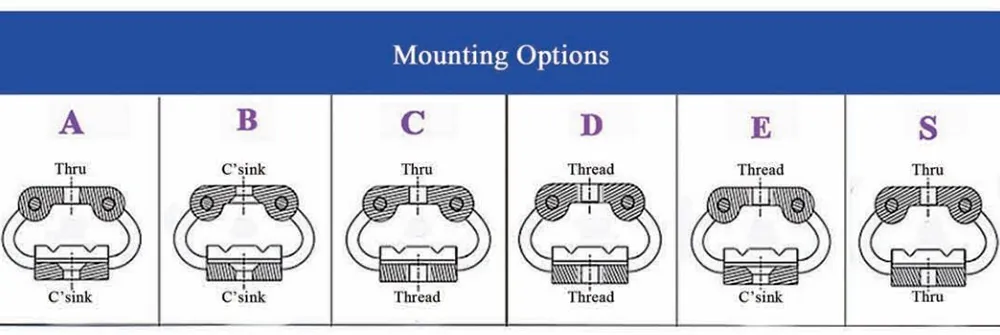

Способ монтажа продукции:

Виброизолятор тросовый бабочкообразный (GR1)-xq2

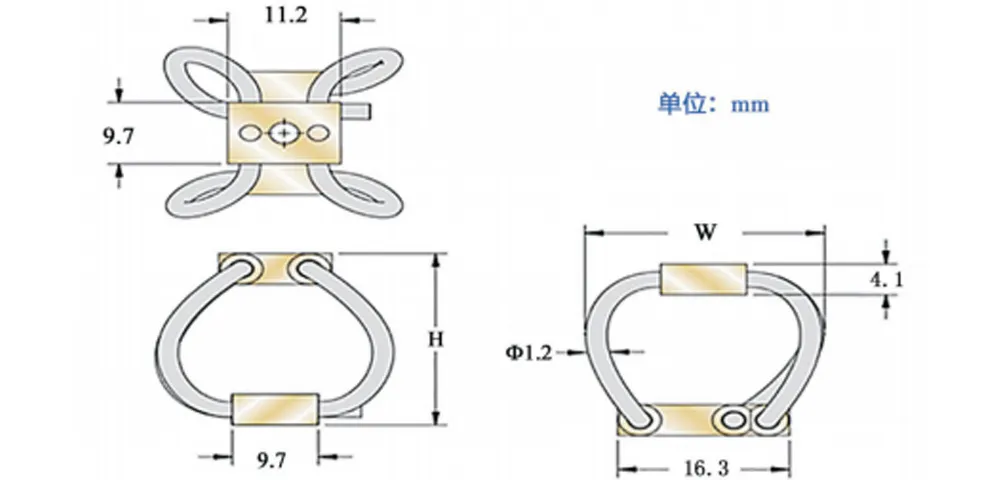

Чертёж габаритных размеров:

Виброизолятор тросовый бабочкообразный (GR1)-xq3

Параметры размеров

Модель изделия	Высота H	Ширина W	Вес единицы (примерно)	Способ монтажа	Размер сквозного отверстия	Резьба	Конусность зенковки
GR1-3.3D-A	17	19	0.05	A,B,C,D,E,S	∅3.3	M3×0.5	90
GR1-2.4D-A	19	20	0.05
GR1-1.8D-A	23	23	0.05
GR1-1.3D-A	26	26	0.05

Таблица данных продукции

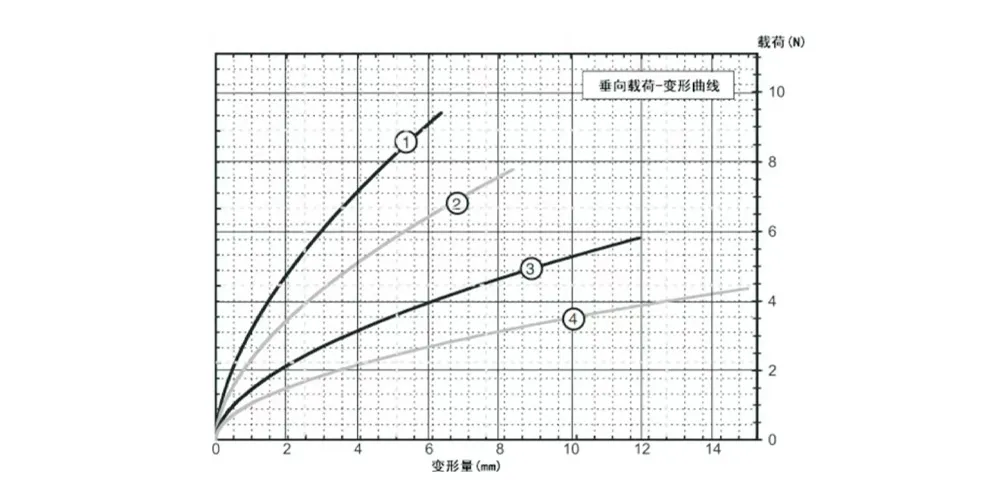

(1) Вертикальная нагрузка:

Виброизолятор тросовый бабочкообразный (GR1)-xq4

Кривая №	Модель	Макс. статическая нагрузка (Н)	Макс. деформация (мм)	Жёсткость при вибрации (кН/м)	Жёсткость при ударе (кН/м)
1	GR1-3.3D-A	3.3	6.4	3.9	1.9
2	GR1-2.4D-A	2.4	8.4	2.8	1.2
3	GR1-1.8D-A	1.8	11.9	1.8	0.6
4	GR1-1.3D-A	1.3	15	1.3	0.4

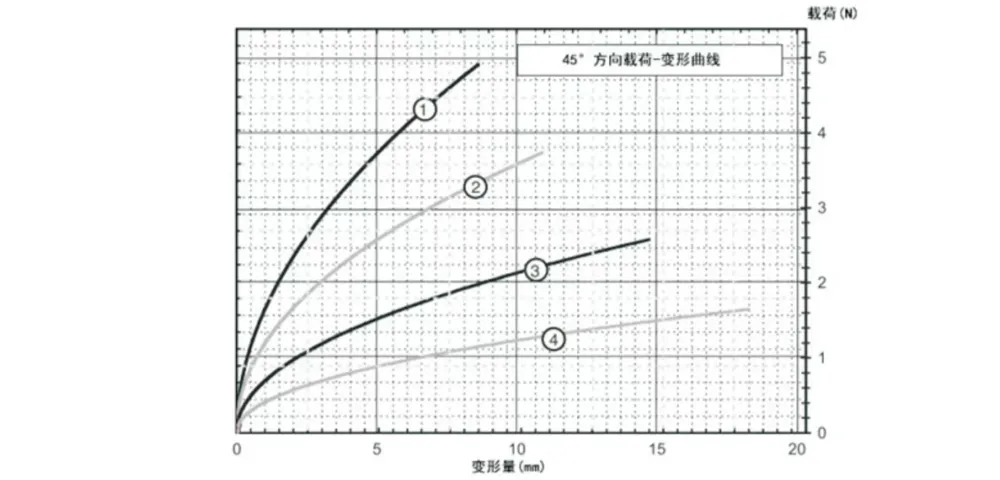

(2) Нагрузка под углом 45°:

Виброизолятор тросовый бабочкообразный (GR1)-xq5

Кривая №	Модель	Макс. статическая нагрузка (Н)	Макс. деформация (мм)	Жёсткость при вибрации (кН/м)	Жёсткость при ударе (кН/м)
1	GR1-3.3D-A	1.6	8.6	2.1	0.8
2	GR1-2.4D-A	1.1	10.9	1.5	0.4
3	GR1-1.8D-A	0.8	14.7	0.9	0.3
4	GR1-1.3D-A	0.5	18.3	0.5	0.1

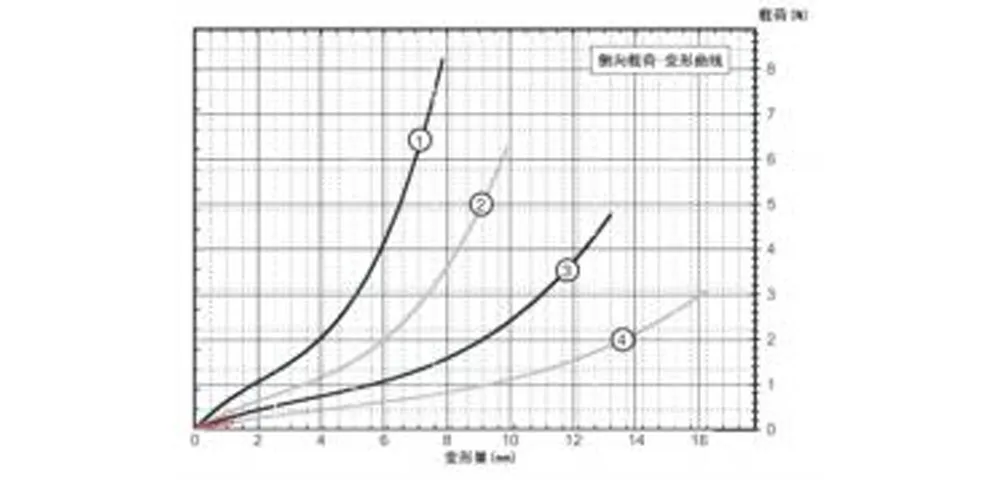

(3) Боковая нагрузка:

Виброизолятор тросовый бабочкообразный (GR1)-xq6

Кривая №	Модель	Макс. статическая нагрузка (Н)	Макс. деформация (мм)	Жёсткость при вибрации (кН/м)	Жёсткость при ударе (кН/м)
1	GR1-3.3D-A	1.1	7.9	0.7	0.7
2	GR1-2.4D-A	0.9	9.9	0.4	0.4
3	GR1-1.8D-A	0.7	13.2	0.3	0.3
4	GR1-1.3D-A	0.5	16.3	0.1	0.1
