Виброизолятор тросовый бабочкообразный (GR2)

Параметры продукта

  • сделанный на заказ:

    Доступно

  • Послепродажное обслуживание:

    Онлайн-сервисы

Подробнее Связаться с магазином
ООО Сиань Хунъань Микроволна
Корпус 2, здание F7, промышленный парк Синькай, улицa Цзинье 2, высокотехнологичная зона, г. Сиань, провинция Шааньси, Китай.
Описание продукта
Информация о компании
Основная информация
Области применения
дроны / аэрофотосъемка и т.д.
Конструктивные преимущества
легкая конструкция, прочность и долговечность
Упаковка и доставка
Транспортная Упаковка
стандартная транспортная упаковка
Происхождение
China
Описание продукта

Обзор

Виброизолятор GR2 является надежным помощником в области аэрофотосъемки и картографии. Данный виброизолятор оптимизирован с учетом характеристик высокочастотных вибраций летательных платформ, таких как беспилотные летательные аппараты; его многоспецификационный способ навивки троса обеспечивает превосходные демпфирующие свойства, позволяя значительно ослаблять вредные вибрации, вызванные двигателем и воздушными потоками. Это не только защищает точное оптическое картографическое оборудование, но и гарантирует точность и целостность собираемых данных. Облегченная конструкция GR2 минимизирует влияние на продолжительность полета летательного аппарата, а его прочные и долговечные качества противостоят суровым испытаниям работ на открытом воздухе, делая его ключевым компонентом для повышения надежности результатов аэрофотосъемки.

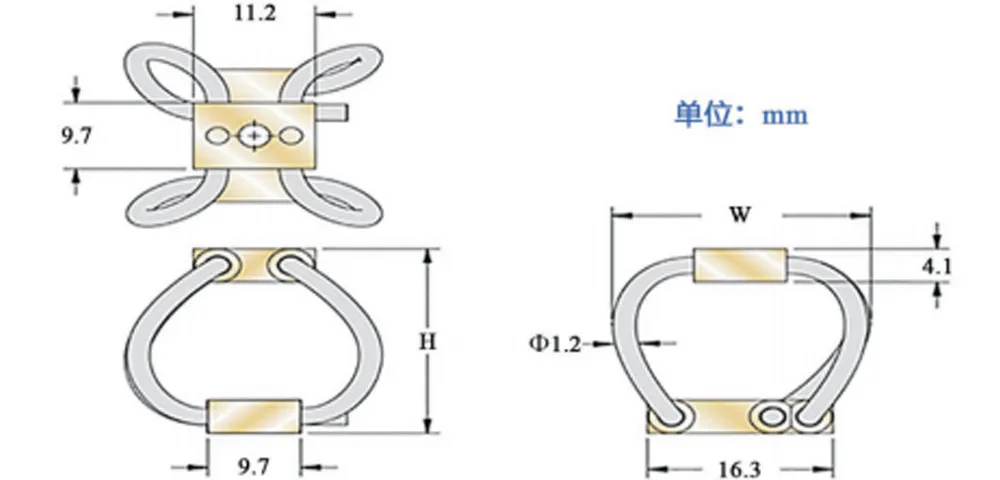

Чертёж габаритных размеров

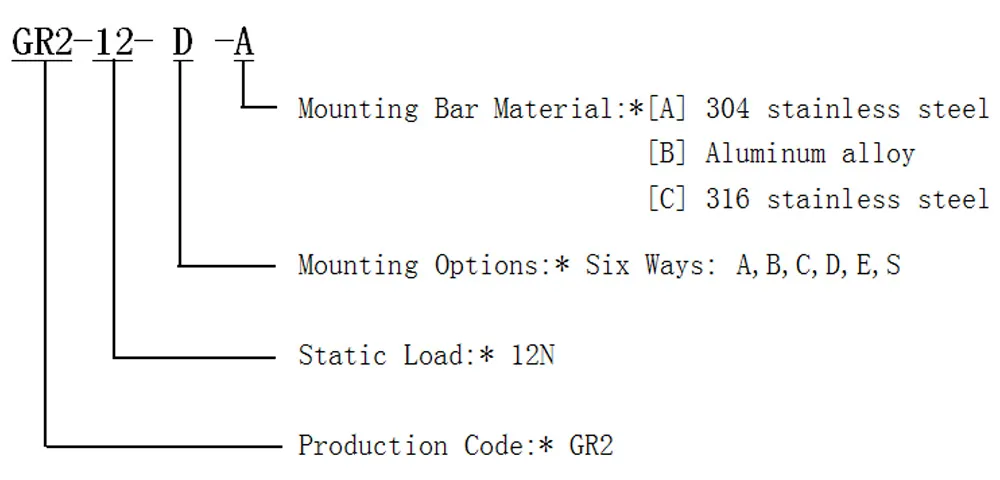

Наименование продукции:

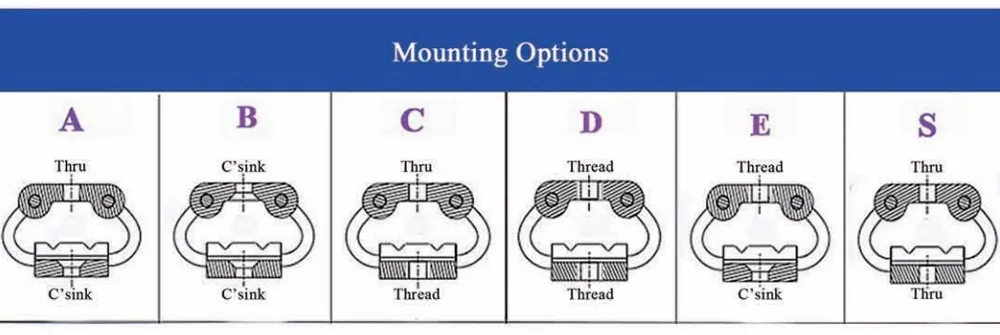

Способ монтажа продукции:

Габаритные размеры

Модель изделия Высота H Ширина W Вес единицы (примерно) Способ монтажа Размер сквозного отверстия Резьба Конусность зенковки
GR2-12D-A 16 20 0.06 A,B,C,D,E,S ∅3.3 M3×0.5 90
GR2-9.3D-A 19 21 0.06
GR2-6.7D-A 23 24 0.07
GR2-4.9D-A 27 27 0.07

Таблица данных продукции

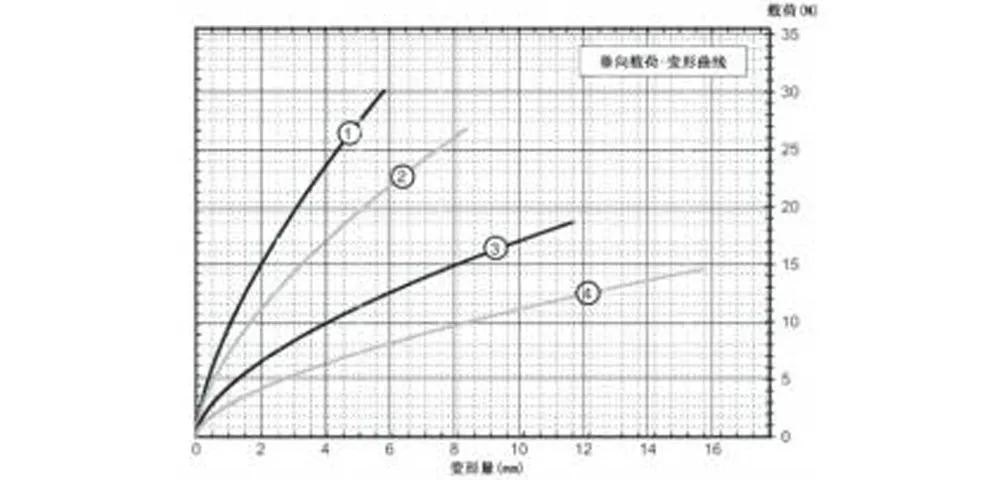

(1) Вертикальная нагрузка

Кривая № Модель Макс. статическая нагрузка (Н) Макс. деформация (мм) Жёсткость при вибрации (кН/м) Жёсткость при ударе (кН/м)
1 GR2-12D-A 12 5.8 11 6.1
2 GR2-9.3D-A 9.3 8.4 8.8 4.0
3 GR2-6.7D-A 6.7 11.7 5.3 1.9
4 GR2-4.9D-A 4.9 15.7 3.5 1.2

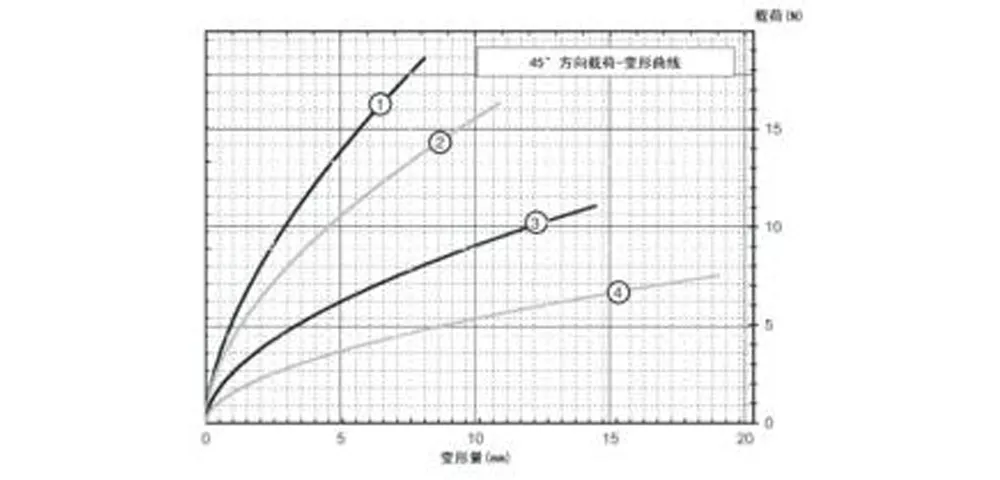

(2) Нагрузка под углом 45°:

Кривая № Модель Макс. статическая нагрузка (Н) Макс. деформация (мм) Жёсткость при вибрации (кН/м) Жёсткость при ударе (кН/м)
1 GR2-12D-A 5.8 8.1 6.1 2.8
2 GR2-9.3D-A 4.9 10.9 5.3 1.9
3 GR2-6.7D-A 3.3 14.5 3.2 1.0
4 GR2-4.9D-A 2.2 19.1 1.9 0.5

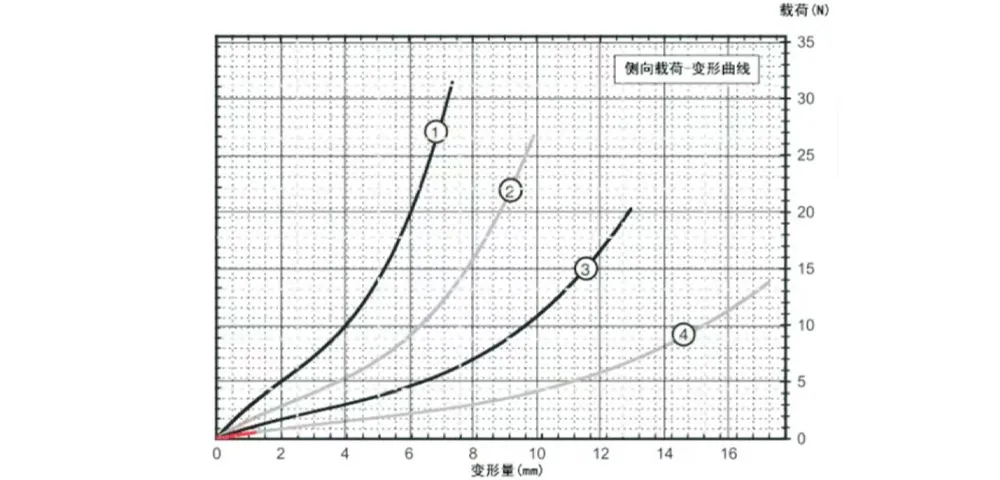

(3) Боковая нагрузка:

Кривая № Модель Макс. статическая нагрузка (Н) Макс. деформация (мм) Жёсткость при вибрации (кН/м) Жёсткость при ударе (кН/м)
1 GR2-12D-A 5.6 7.4 3.0 3.0
2 GR2-9.3D-A 4.0 9.9 1.8 1.8
3 GR2-6.7D-A 2.9 13.0 1.1 1.1
4 GR2-4.9D-A 2.0 17.3 0.5 0.5
