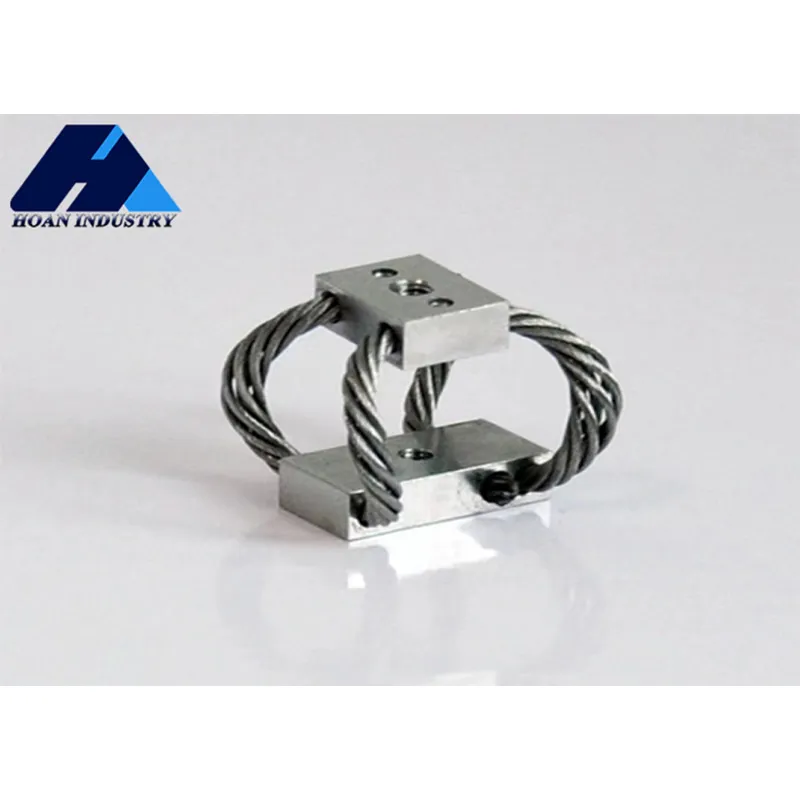

Виброизолятор тросовый бабочкообразный (GR3)

Параметры продукта

  • сделанный на заказ:

    Доступно

  • Послепродажное обслуживание:

    Онлайн-сервисы

Подробнее Связаться с магазином
ООО Сиань Хунъань Микроволна
Корпус 2, здание F7, промышленный парк Синькай, улицa Цзинье 2, высокотехнологичная зона, г. Сиань, провинция Шааньси, Китай.
Описание продукта
Информация о компании
Основная информация
Конструктивные характеристики
Конструкция в форме бабочки, высокое демпфирование
Применимые сценарии
Бортовое коммуникационное оборудование, высокоточные устройства на БПЛА/авиационных платформах

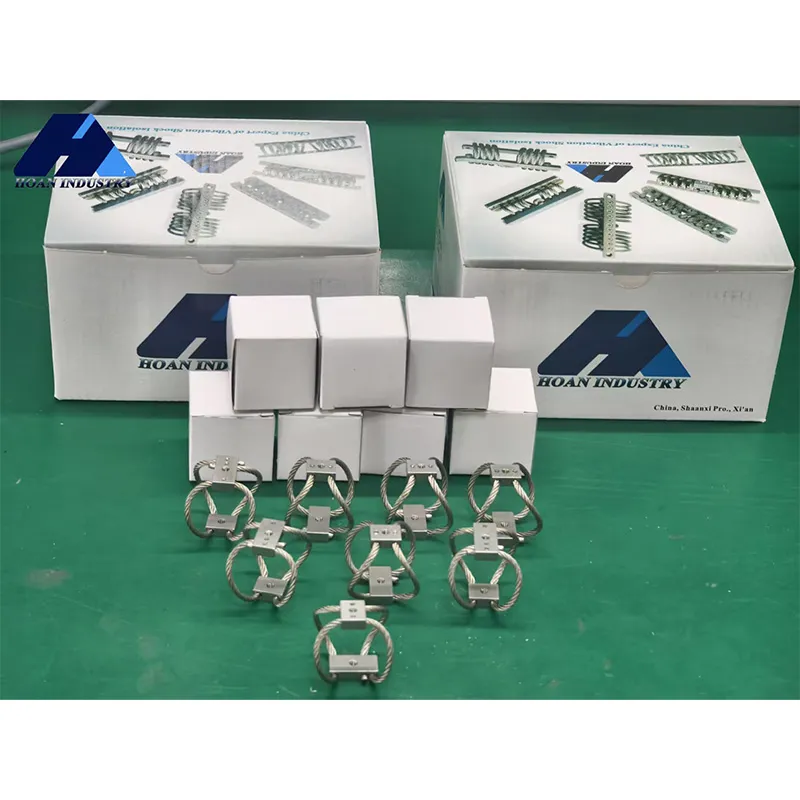

Упаковка и доставка
Транспортная Упаковка
стандартная транспортная упаковка
Происхождение
China
Описание продукта

Обзор

Столкнувшись со строгими требованиями к стабильности бортового коммуникационного оборудования, виброизолятор тросовый бабочкообразный GR3 предлагает превосходное решение. Он известен своей выдающейся адаптивностью к окружающей среде и ударопрочностью, способен стабильно работать в сложных бортовых условиях, таких как перепады температуры, влажность и тепло, а также электромагнитные помехи. Данная модель, благодаря точно рассчитанной жесткости троса и бабочкообразной компоновке, обеспечивает эффективную изоляцию от вибраций в широкой полосе частот, гарантируя бесперебойное соединение коммуникационного оборудования и сохранность сигнала. Многообразие типоразмеров GR3 позволяет гибко адаптироваться к различным бортовым платформам, что делает его ключевым элементом для повышения общей надежности и срока службы коммуникационных систем.

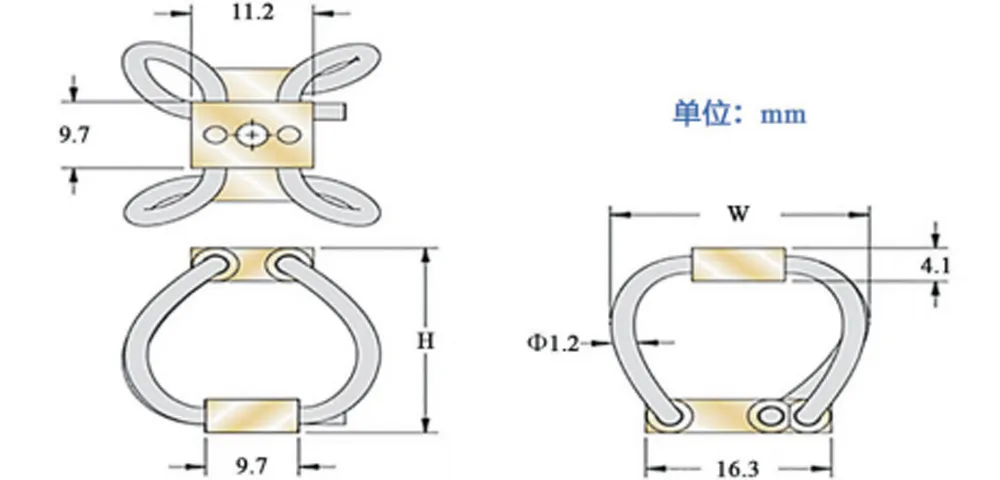

Чертёж габаритных размеров

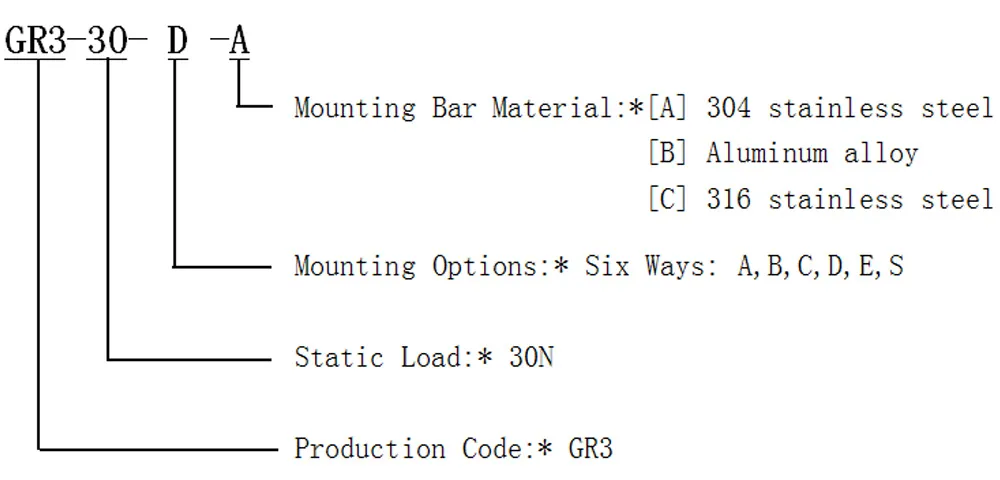

Обозначение модели:

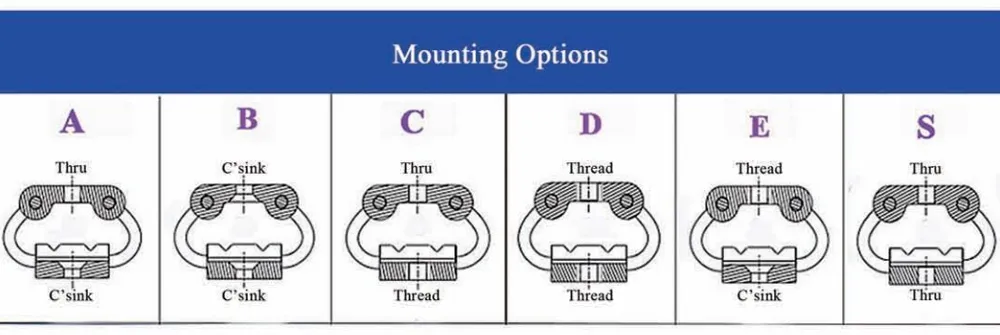

Способ монтажа продукции:

Габаритные размеры

Модель изделия Высота H Ширина W Вес единицы (примерно) Способ монтажа Размер сквозного отверстия Резьба Конусность зенковки
GR2-12D-A 16 20 0.06 A,B,C,D,E,S ∅3.3 M3×0.5 90
GR2-9.3D-A 19 21 0.06
GR2-6.7D-A 23 24 0.07
GR2-4.9D-A 27 27 0.07

Таблица данных продукции

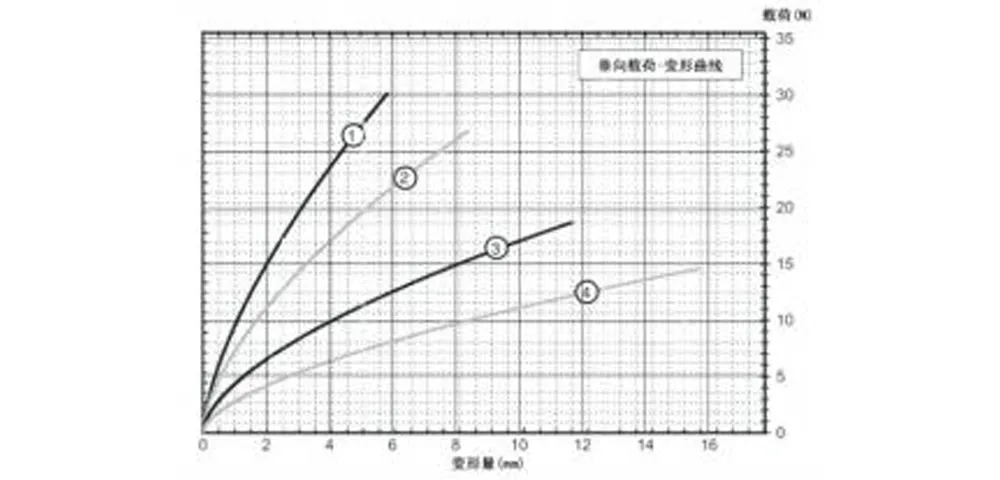

(1) Вертикальная нагрузка

Кривая № Модель Макс. статическая нагрузка (Н) Макс. деформация (мм) Жёсткость при вибрации (кН/м) Жёсткость при ударе (кН/м)
1 GR2-12D-A 12 5.8 11 6.1
2 GR2-9.3D-A 9.3 8.4 8.8 4.0
3 GR2-6.7D-A 6.7 11.7 5.3 1.9
4 GR2-4.9D-A 4.9 15.7 3.5 1.2

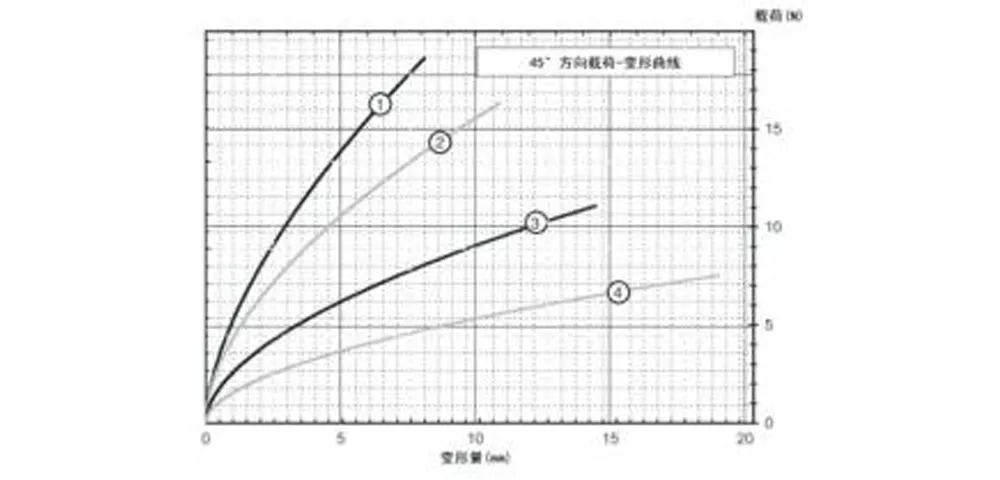

(2) Нагрузка под углом 45°:

Кривая № Модель Макс. статическая нагрузка (Н) Макс. деформация (мм) Жёсткость при вибрации (кН/м) Жёсткость при ударе (кН/м)
1 GR2-12D-A 5.8 8.1 6.1 2.8
2 GR2-9.3D-A 4.9 10.9 5.3 1.9
3 GR2-6.7D-A 3.3 14.5 3.2 1.0
4 GR2-4.9D-A 2.2 19.1 1.9 0.5

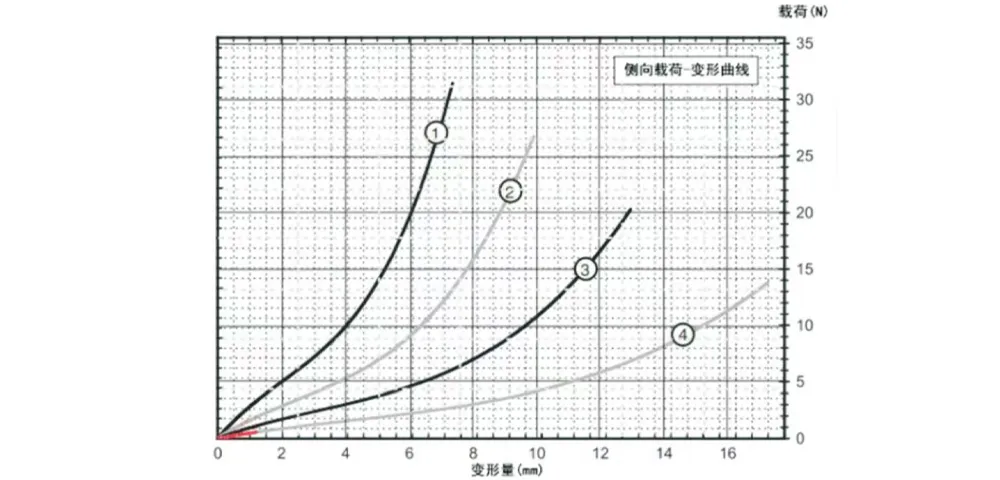

(3) Боковая нагрузка:

Кривая № Модель Макс. статическая нагрузка (Н) Макс. деформация (мм) Жёсткость при вибрации (кН/м) Жёсткость при ударе (кН/м)
1 GR2-12D-A 5.6 7.4 3.0 3.0
2 GR2-9.3D-A 4.0 9.9 1.8 1.8
3 GR2-6.7D-A 2.9 13.0 1.1 1.1
4 GR2-4.9D-A 2.0 17.3 0.5 0.5
