Виброизолятор тросовый бабочкообразный (GR4)

Параметры продукта

сделанный на заказ:

Доступно
Послепродажное обслуживание:

Онлайн-сервисы

Подробнее Связаться с магазином

ООО Сиань Хунъань Микроволна

Корпус 2, здание F7, промышленный парк Синькай, улицa Цзинье 2, высокотехнологичная зона, г. Сиань, провинция Шааньси, Китай.

Описание продукта

Информация о компании

Основная информация

Основные характеристики

Легкий и ударопрочный, широкополосная виброизоляция

Устойчивость к воздействию окружающей среды

Устойчивость к высоким и низким температурам, а также высокой влажности

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Обзор

Виброизолятор GR4 выделяется своей всесторонней устойчивостью к воздействию окружающей среды. Данный продукт не только унаследовал преимущества серии — лёгкость и ударопрочность, но и превзошёл в совершенстве материалов и технологий, обладая превосходной коррозионной стойкостью, устойчивостью к высоким и низким температурам, легко справляясь с полевыми, морскими или экстремальными климатическими условиями. Его продуманный бабочкообразный дизайн позволяет достичь максимального виброизоляционного эффекта в ограниченном пространстве, что особенно подходит для высокоценного портативного электронного оборудования, чувствительного к весу и габаритам. Выбор GR4 — это выбор круглосуточной защиты для вашего прецизионного оборудования, обеспечивающей его стабильную работу в изменчивых условиях.

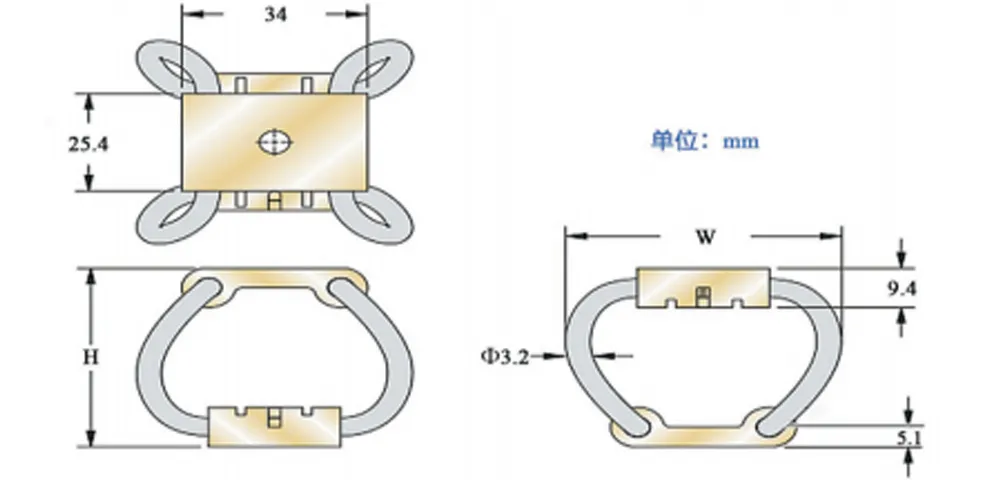

Чертёж габаритных размеров

Виброизолятор тросовый бабочкообразный (GR4)-xq1

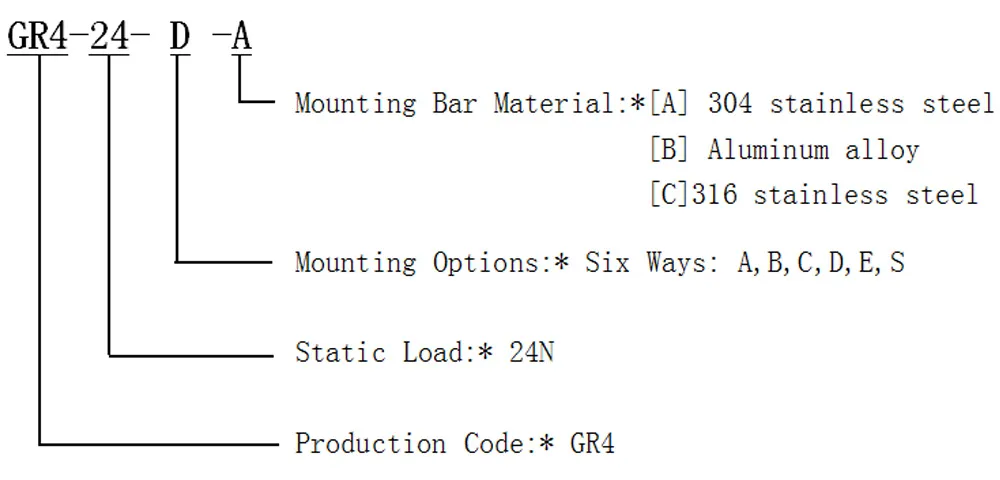

Обозначение модели:

Виброизолятор тросовый бабочкообразный (GR4)-xq2

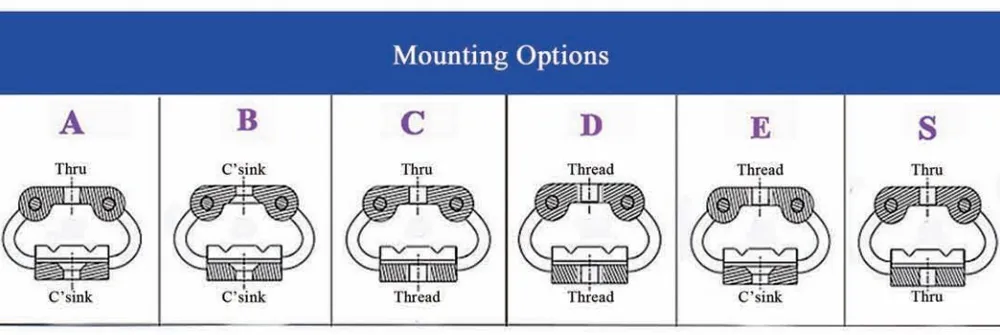

Способ монтажа продукции:

Виброизолятор тросовый бабочкообразный (GR4)-xq3

Таблица параметров размеров

Модель изделия	Высота H	Ширина W	Вес единицы (примерно)	Способ монтажа	Размер сквозного отверстия	Резьба	Конусность зенковки
GR4-24D-A	42	47	0.63	A,B,C,D,E,S	∅7	M6×1.0	90
GR4-18D-A	53	54	0.63
GR4-13D-A	60	59	0.68
GR4-6.7D-A	75	68	0.77

Таблица данных продукции

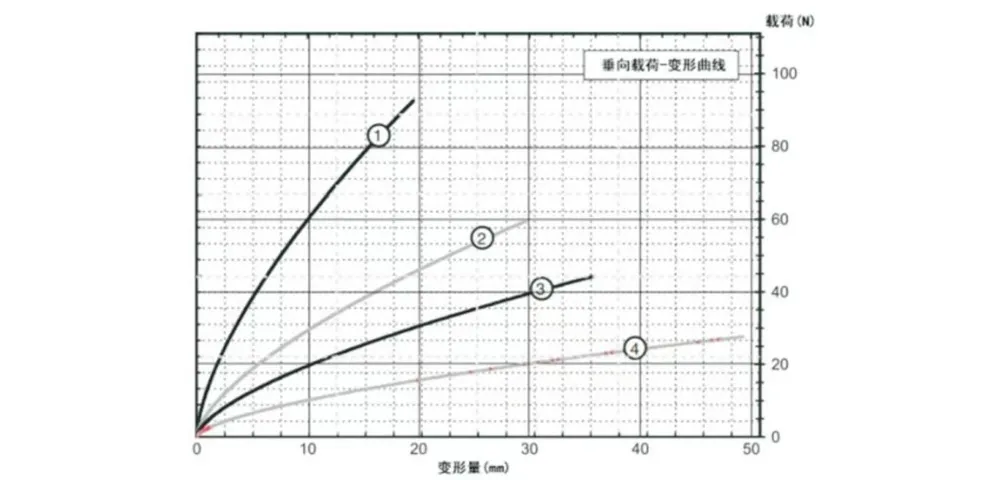

(1) Вертикальная нагрузка:

Виброизолятор тросовый бабочкообразный (GR4)-xq4

Кривая №	Модель	Макс. статическая нагрузка (Н)	Макс. деформация (мм)	Жёсткость при вибрации (кН/м)	Жёсткость при ударе (кН/м)
1	GR4-24D-A	24	19.6	12	5.8
2	GR4-18D-A	18	29.7	6	2.5
3	GR4-13D-A	13	35.8	4.4	1.6
4	GR4-6.7D-A	6.7	49.3	2.2	0.7

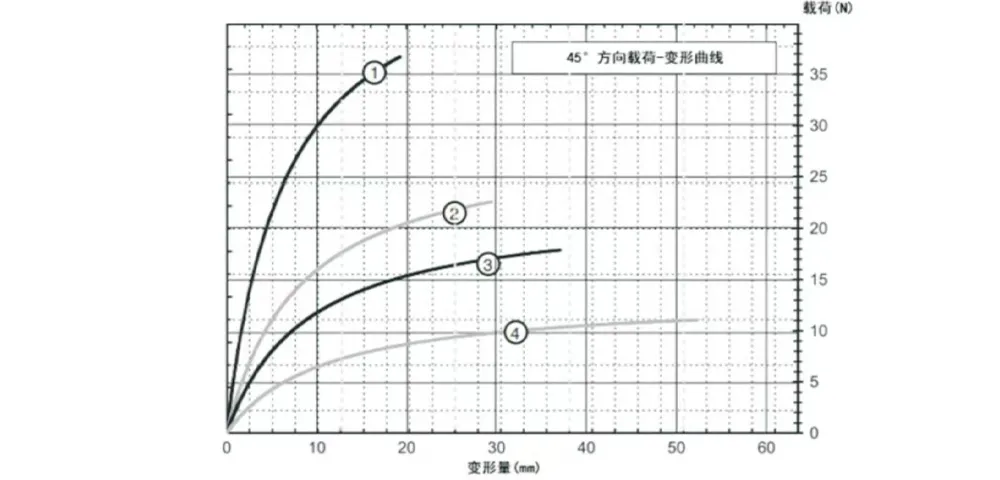

(2) Нагрузка под углом 45°:

Виброизолятор тросовый бабочкообразный (GR4)-xq5

Кривая №	Модель	Макс. статическая нагрузка (Н)	Макс. деформация (мм)	Жёсткость при вибрации (кН/м)	Жёсткость при ударе (кН/м)
1	GR4-24D-A	11	19.3	6.4	2.8
2	GR4-18D-A	6.7	29.5	3.1	1.1
3	GR4-13D-A	5.3	37.1	2.2	0.7
4	GR4-6.7D-A	3.6	52.3	1.1	0.4

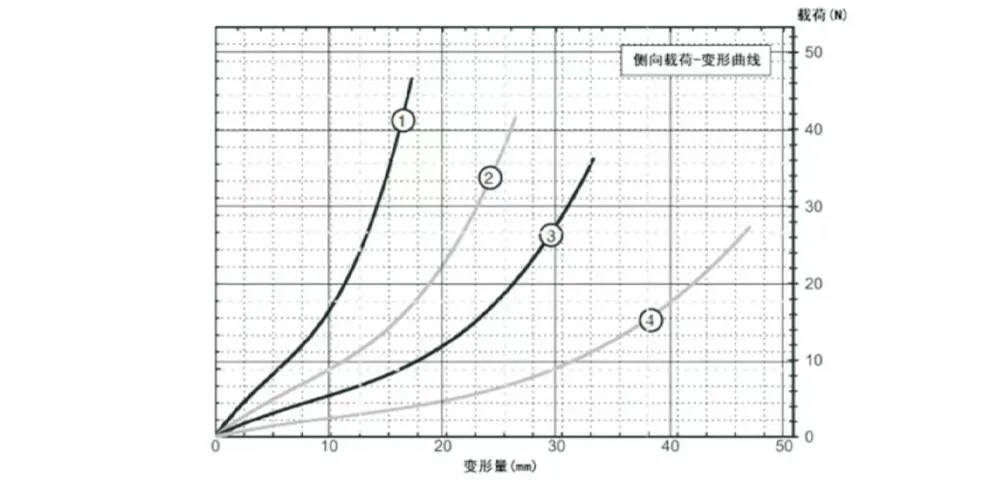

(3) Боковая нагрузка:

Виброизолятор тросовый бабочкообразный (GR4)-xq6

Кривая №	Модель	Макс. статическая нагрузка (Н)	Макс. деформация (мм)	Жёсткость при вибрации (кН/м)	Жёсткость при ударе (кН/м)
1	GR4-24D-A	8.5	17.3	1.9	1.9
2	GR4-18D-A	7.1	26.4	1.1	1.1
3	GR4-13D-A	5.3	33.3	0.7	0.7
4	GR4-6.7D-A	3.3	47	0.4	0.4
