Виброизолятор тросовый бабочкообразный (GR6)

Параметры продукта

сделанный на заказ:

Доступно
Послепродажное обслуживание:

Онлайн-сервисы

Подробнее Связаться с магазином

ООО Сиань Хунъань Микроволна

Корпус 2, здание F7, промышленный парк Синькай, улицa Цзинье 2, высокотехнологичная зона, г. Сиань, провинция Шааньси, Китай.

Описание продукта

Информация о компании

Основная информация

Основные характеристики

Легкая конструкция, высокопрочная структура

Размер

На выбор

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Обзор

Виброизолятор GR6 можно назвать интеллектуальным выбором для защиты прецизионных приборов. Он сочетает в себе легкий вес, высокую прочность и превосходные демпфирующие свойства; его бабочкообразная тросовая конструкция способна эффективно поглощать и рассеивать энергию вибраций и ударов, поступающих с любого направления. Данная модель представлена в полном диапазоне типоразмеров, обеспечивая пользователю высокую гибкость выбора и точное соответствие требованиям виброизоляции для различного оборудования — от легких датчиков до средних коммуникационных боксов. Долговечность GR6 гарантирует долгосрочный защитный эффект, эффективно продлевая срок службы оборудования, что делает его разумным выбором для пользователей, уделяющих внимание возврату инвестиций и стабильной работе устройств.

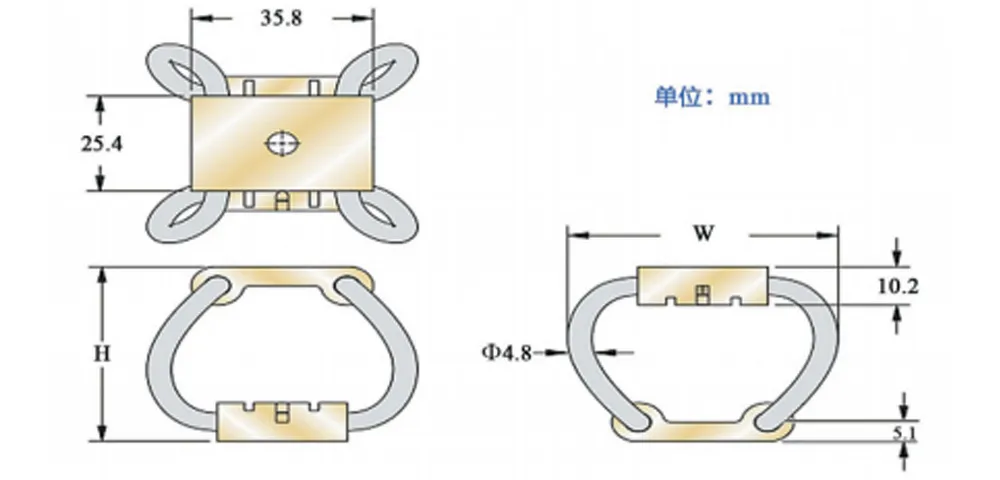

Чертёж габаритных размеров

Виброизолятор тросовый бабочкообразный (GR6)-xq1

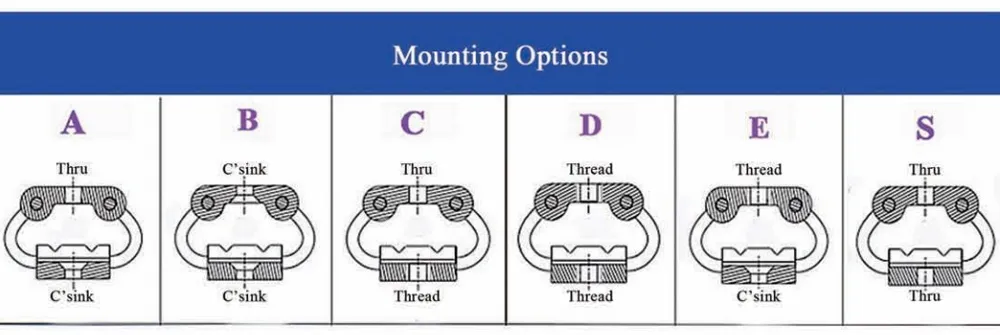

Способ монтажа продукции:

Виброизолятор тросовый бабочкообразный (GR6)-xq2

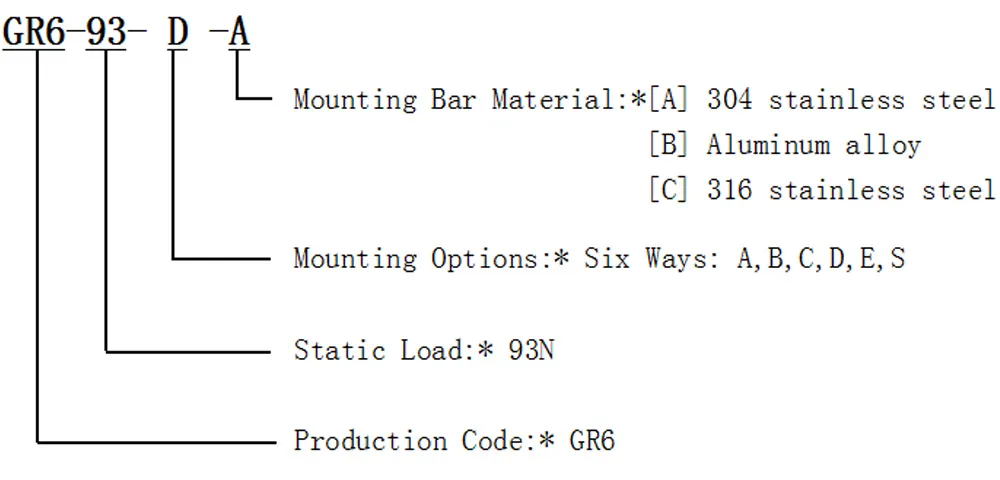

Наименование продукции:

Виброизолятор тросовый бабочкообразный (GR6)-xq3

Таблица параметров размеров

Модель изделия	Высота H	Ширина W	Вес единицы (примерно)	Способ монтажа	Размер сквозного отверстия	Резьба	Конусность зенковки
GR6-142D-A	47	54	0.91	A,B,C,D,E,S	∅7	M6×1.0	90
GR6-93D-A	55	59	0.99
GR6-67D-A	64	64	1.04
GR6-36D-A	79	73	1.17

Таблица данных продукции

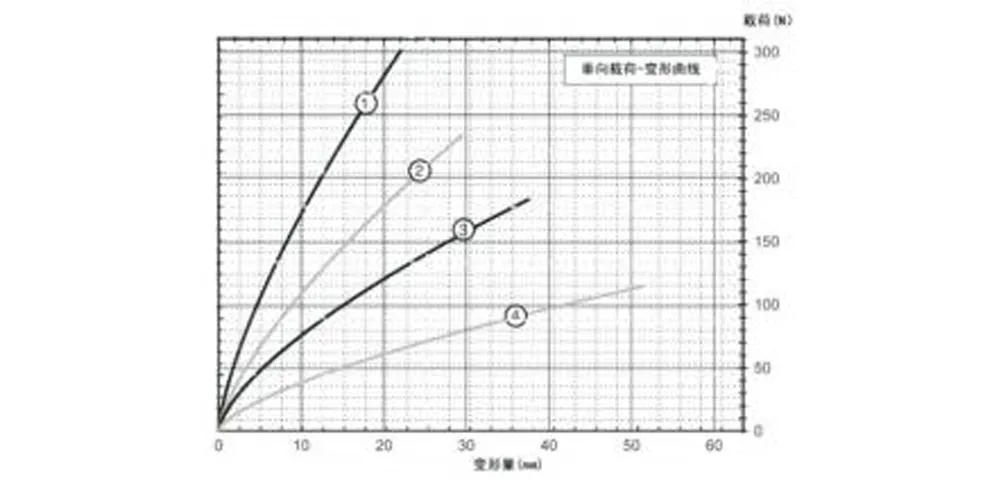

(1) Вертикальная нагрузка:

Виброизолятор тросовый бабочкообразный (GR6)-xq4

Кривая №	Модель	Макс. статическая нагрузка (Н)	Макс. деформация (мм)	Жёсткость при вибрации (кН/м)	Жёсткость при ударе (кН/м)
1	GR6-142D-A	142	22.1	32	16
2	GR6-93D-A	93	29.5	20	9.6
3	GR6-67D-A	67	37.6	15	5.3
4	GR6-36D-A	36	51.6	7.9	2.6

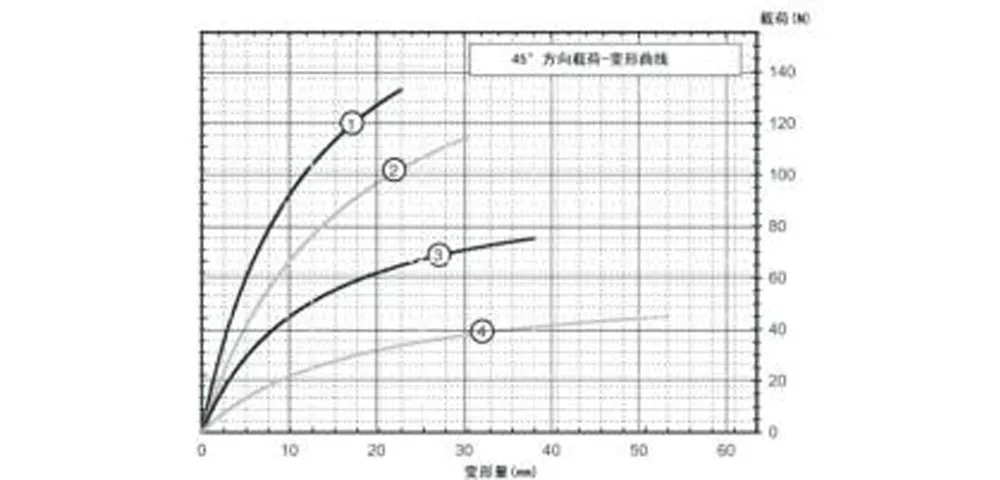

(2) Нагрузка под углом 45°:

Виброизолятор тросовый бабочкообразный (GR6)-xq5

Кривая №	Модель	Макс. статическая нагрузка (Н)	Макс. деформация (мм)	Жёсткость при вибрации (кН/м)	Жёсткость при ударе (кН/м)
1	GR6-142D-A	40	22.9	16	7.9
2	GR6-93D-A	33	30.5	9.6	5.3
3	GR6-67D-A	22	38.1	7.9	2.8
4	GR6-36D-A	13	53.3	3.5	1.2

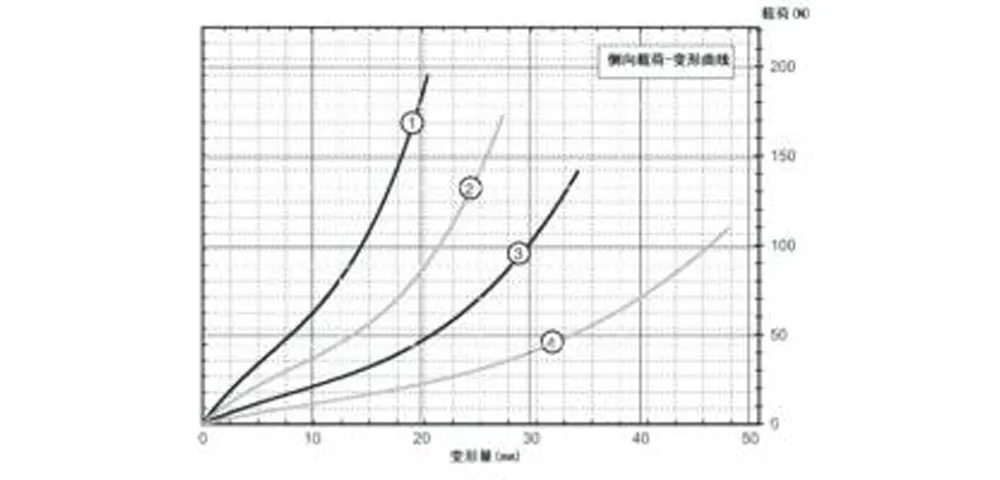

(3) Боковая нагрузка:

Виброизолятор тросовый бабочкообразный (GR6)-xq6

Кривая №	Модель	Макс. статическая нагрузка (Н)	Макс. деформация (мм)	Жёсткость при вибрации (кН/м)	Жёсткость при ударе (кН/м)
1	GR6-142D-A	40	20.6	7.9	7.9
2	GR6-93D-A	31	27.4	4.4	4.4
3	GR6-67D-A	22	34.3	2.6	2.6
4	GR6-36D-A	16	48.0	1.6	1.6
