Виброизолятор тросовый (JGX-0160)

Параметры продукта

сделанный на заказ:

Доступно
Послепродажное обслуживание:

Онлайн-сервисы

Подробнее Связаться с магазином

ООО Сиань Хунъань Микроволна

Корпус 2, здание F7, промышленный парк Синькай, улицa Цзинье 2, высокотехнологичная зона, г. Сиань, провинция Шааньси, Китай.

Описание продукта

Информация о компании

Основная информация

Размер сквозного отверстия (мм)

∅4.7±0.13

Резьба (мм)

M4×0.7

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Обзор

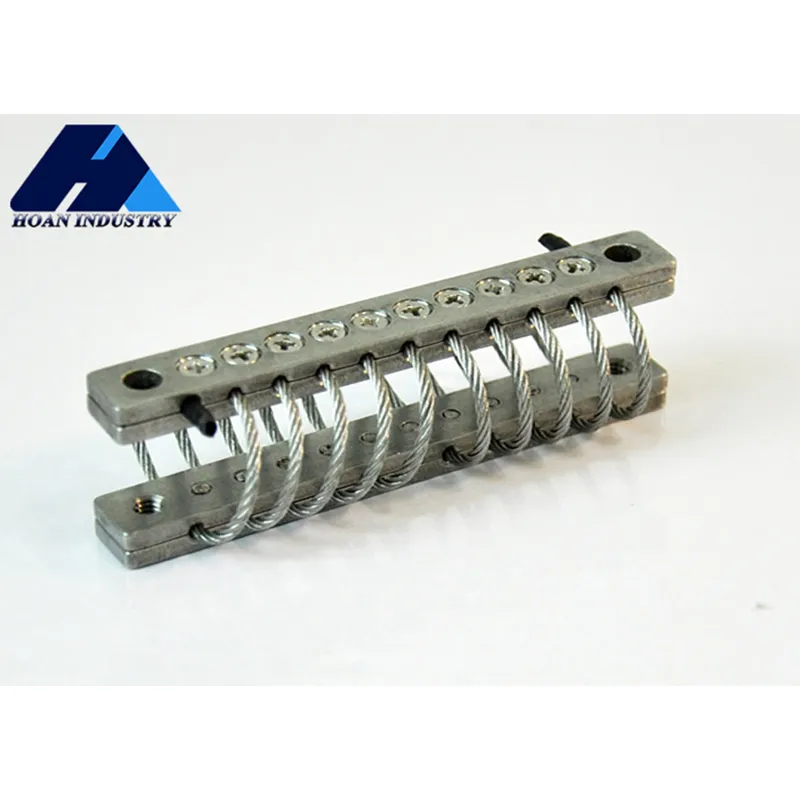

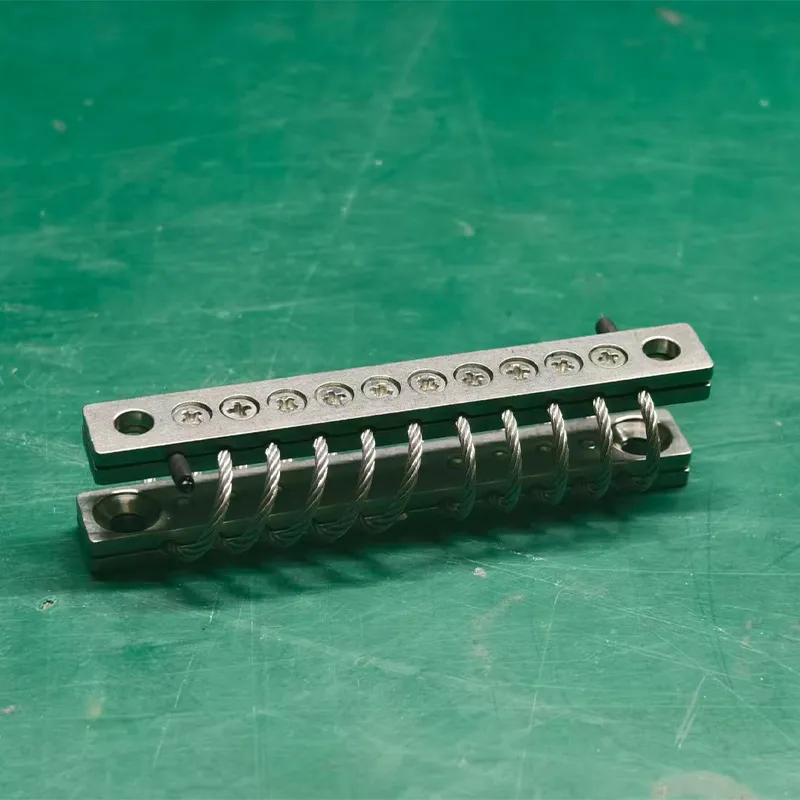

JGX-0160 — это базовый легкий виброизолятор в серии JGX, специально разработанный для малого прецизионного оборудования и легкого автомобильного электронного оборудования. Он изготовлен путем точной намотки высококачественной нержавеющей стальной проволоки, обладает превосходными трехосными изотропными виброизоляционными характеристиками, способен эффективно изолировать вибрации и удары по всем направлениям. Конструкция продукта компактна, вес мал, обладает отличной коррозионной стойкостью и устойчивостью к высоким и низким температурам, чрезвычайно адаптивен к окружающей среде. Его диапазон нагрузок оптимален, обеспечивая надежную и долговечную защиту для облегченных датчиков в аэрокосмической области и ключевых модулей систем промышленного управления, являясь классическим выбором для эффективной виброизоляции в ограниченном пространстве.

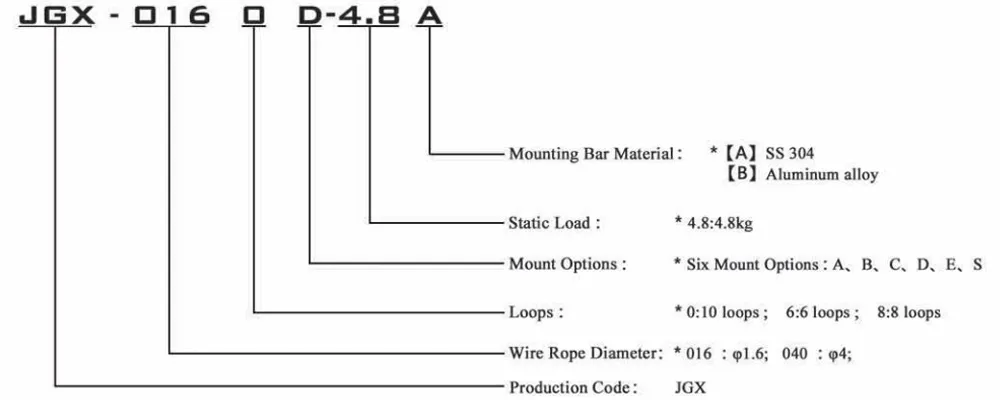

Наименование продукции:

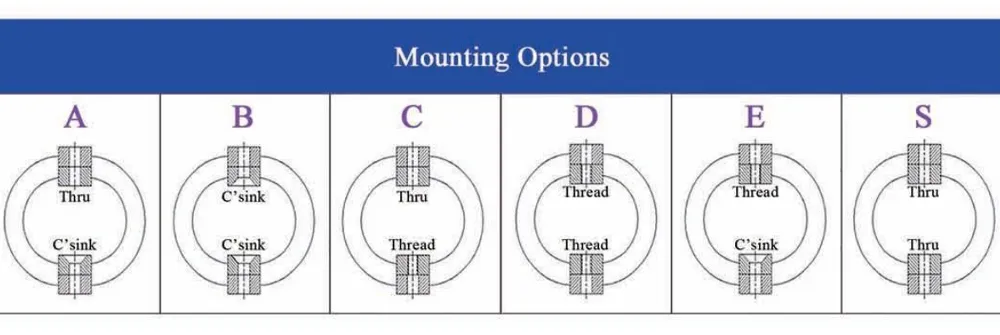

Способ монтажа продукции:

Серия JGX-0160:

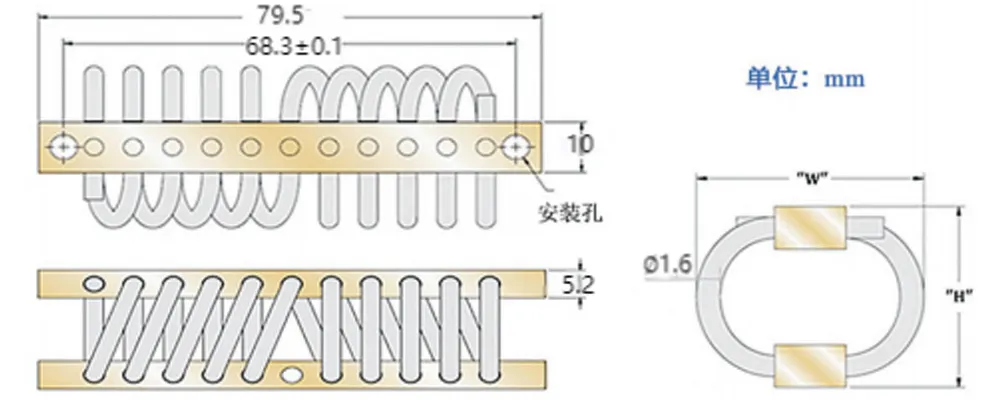

Таблица параметров размеров

Модель изделия	Высота «H»±1.5	Ширина «W»	Вес единицы (кг)	Способ монтажа	Размер сквозного отверстия (мм)	Резьба (мм)	Конусность зенковки (°)
JGX-0160D-4.8A	18	25	0.05	B,D,E	∅4.7±0.13	M4×0.7	90
JGX-0160D-3.6A	20	28	0.05	A,B,C,D,E,S
JGX-0160D-3.2A	25	30	0.075
JGX-0160D-2.7A	28	33	0.075
JGX-0160D-2.2A	30	36	0.075
JGX-0160D-2A	33	38	0.075

Таблица данных продукции

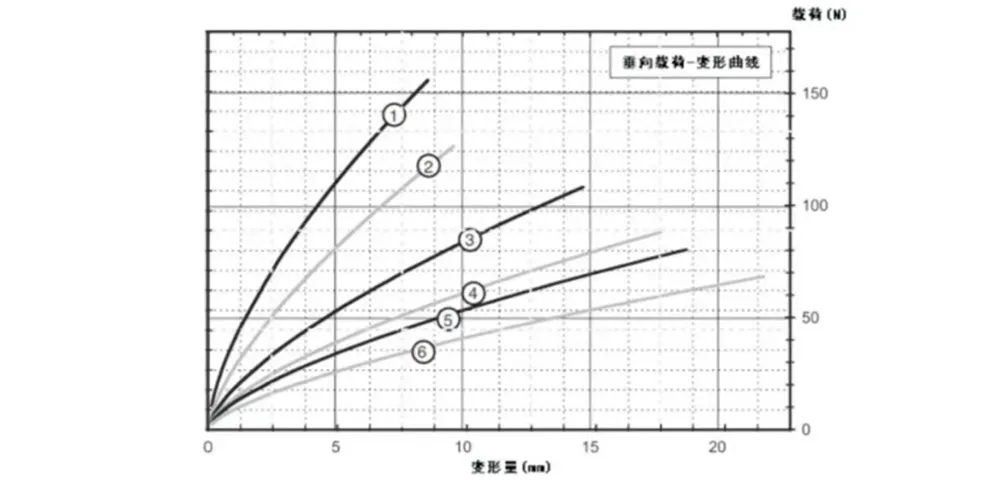

(1) Вертикальная нагрузка:

Кривая №	Модель	Макс. статическая нагрузка (кг)	Макс. деформация (мм)	Жёсткость при вибрации (кН/м)	Жёсткость при ударе (кН/м)
1	JGX-0160D-4.8A	4.8	8.6	36	22
2	JGX-0160D-3.6A	3.6	9.7	25	16
3	JGX-0160D-3.2A	3.2	14.7	17	8.8
4	JGX-0160D-2.7A	2.7	17.8	12	6.1
5	JGX-0160D-2.2A	2.2	18.8	11	5.3
6	JGX-0160D-2A	2.0	21.8	7.9	3.9

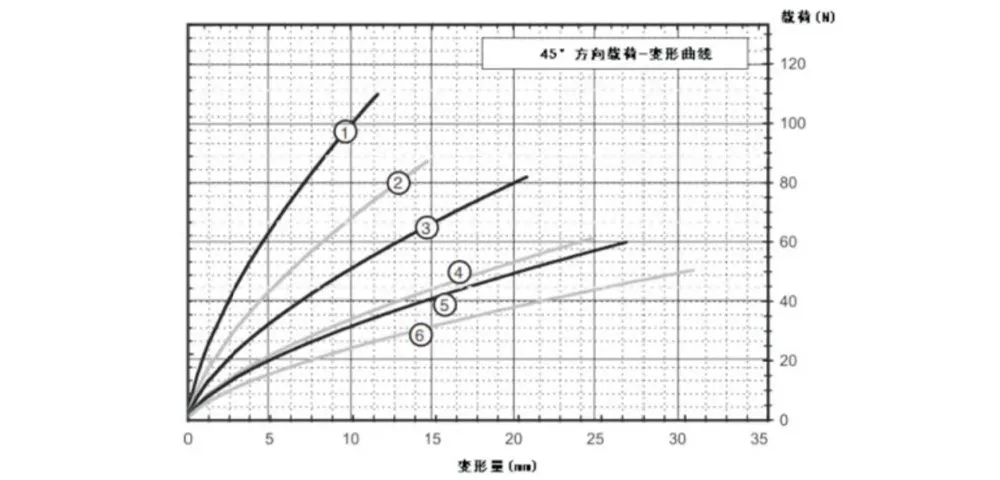

(2) Нагрузка под углом 45°:

Кривая №	Модель	Макс. статическая нагрузка (кг)	Макс. деформация (мм)	Жёсткость при вибрации (кН/м)	Жёсткость при ударе (кН/м)
1	JGX-0160D-4.8A	3.4	11.7	20	11.4
2	JGX-0160D-3.6A	2.4	14.7	14	7.0
3	JGX-0160D-3.2A	2.4	20.8	11	4.7
4	JGX-0160D-2.7A	1.8	24.9	7.0	3.0
5	JGX-0160D-2.2A	1.8	26.9	6.1	2.6
6	JGX-0160D-2A	1.6	31.0	5.3	1.9

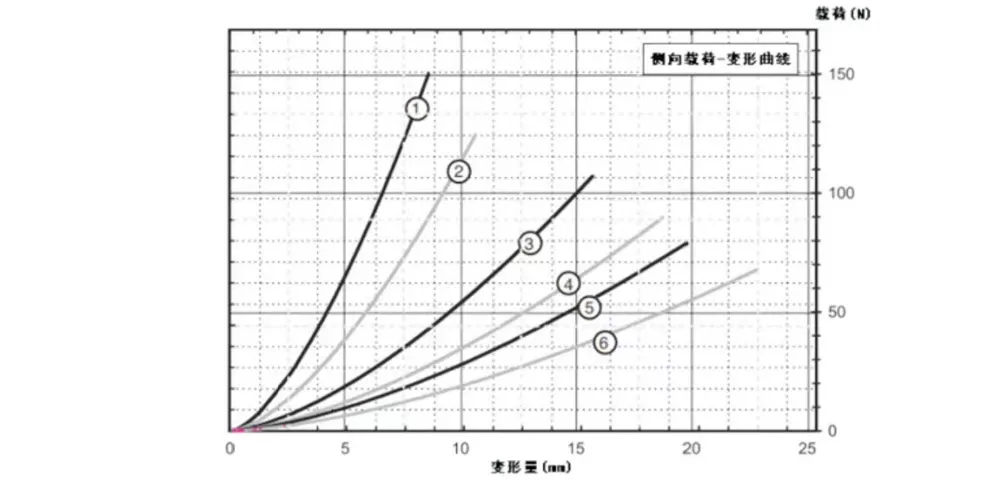

(3) Боковая нагрузка:

Кривая №	Модель	Макс. статическая нагрузка (кг)	Макс. деформация (мм)	Жёсткость при вибрации (кН/м)	Жёсткость при ударе (кН/м)
1	JGX-0160D-4.8A	2.2	8.6	14	14
2	JGX-0160D-3.6A	1.8	10.7	8.8	8.8
3	JGX-0160D-3.2A	1.6	15.7	5.3	5.3
4	JGX-0160D-2.7A	1.3	18.8	3.9	3.9
5	JGX-0160D-2.2A	1.3	19.8	3.2	3.2
6	JGX-0160D-2A	1.1	22.8	2.3	2.3
