Роль и функциональные требования к воздухораспределителям и жалюзи в вентиляционных каналах

В системах вентиляции и кондиционирования воздухораспределители и жалюзи служат ключевыми компонентами, соединяющими воздуховоды с внутренними помещениями. Работая совместно, они определяют эффективность подачи воздушного потока, одновременно оказывая непосредственное влияние на комфорт в помещении, качество воздуха и безопасность системы. Их конкретные роли и функциональные требования следующие:

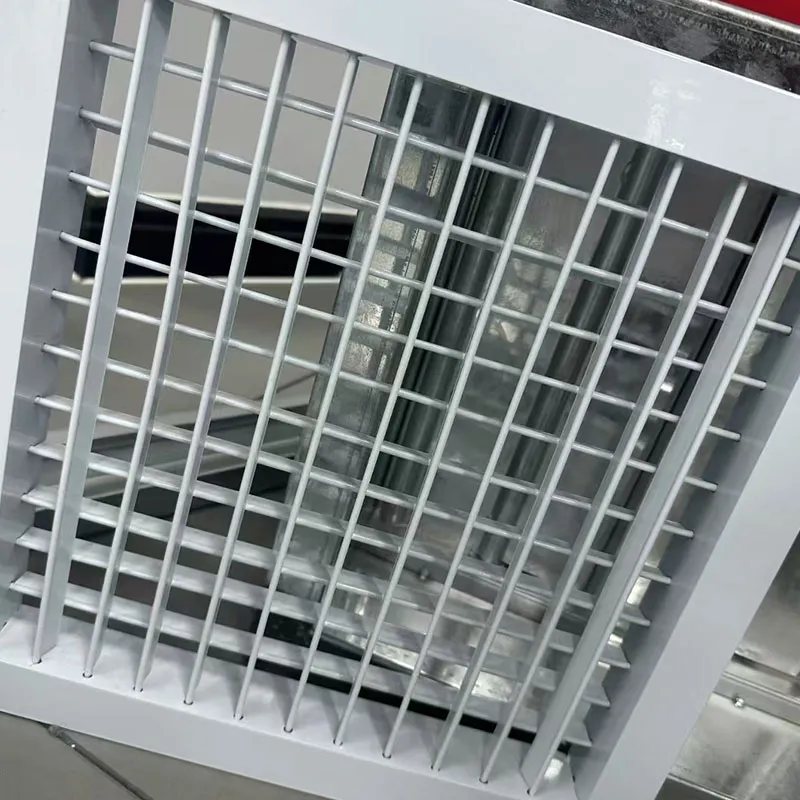

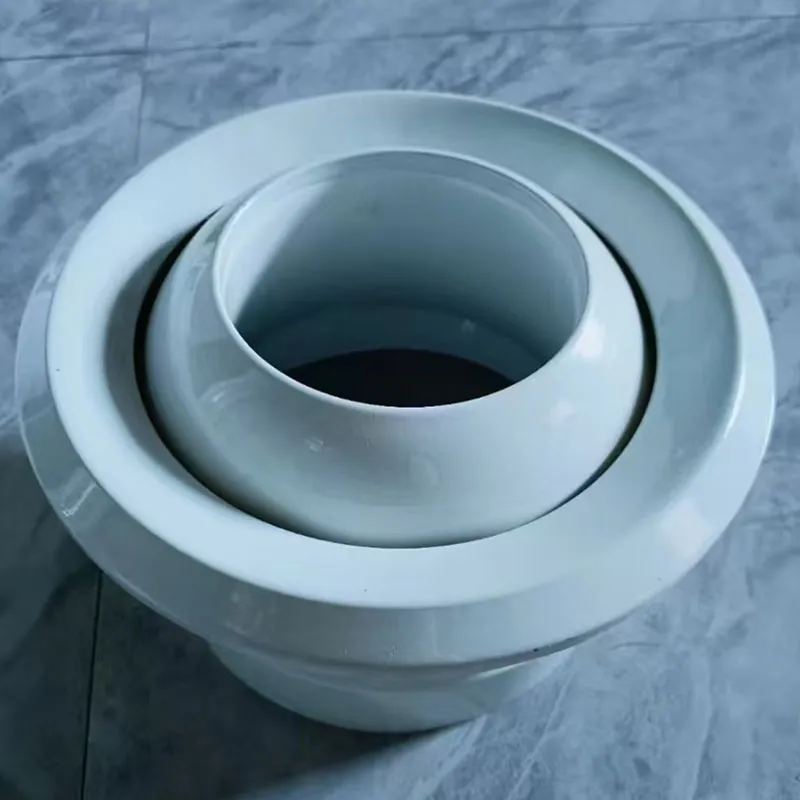

С точки зрения функции, воздухораспределители служат конечными точками для «точной подачи» воздушного потока. Их основная цель — подавать воздух из воздуховодов (охлажденный, нагретый или свежий) в помещение с соответствующей скоростью, под соответствующим углом и с соответствующей схемой распределения. Они также могут функционировать как входы для обратного воздуха, засасывая отработанный воздух или остаточное тепло и влагу обратно в воздуховоды для завершения цикла циркуляции воздуха. Например, диффузорные вентиляционные отверстия в потолках офисов обеспечивают равномерное распределение холодного воздуха, предотвращая локальное переохлаждение, а возвратные вентиляционные отверстия в ванных комнатах быстро удаляют запахи и влагу. Жалюзи функционируют как «контрольный и защитный барьер» вентиляционного отверстия. С одной стороны, они вручную или автоматически регулируют угол наклона лопастей для направления воздушного потока (по горизонтали, вертикали или диагонали) и регулирования его объема, удовлетворяя разнообразные требования зон. Одновременно они блокируют попадание в воздуховоды мусора с улицы (такого как листья, пыль, насекомые), предотвращая его накопление и засорение. Кроме того, они уменьшают холодные сквозняки зимой и минимизируют проникновение горячего воздуха летом, обеспечивая энергосбережение и защиту.

С функциональной точки зрения, оба должны соответствовать многомерным стандартам. Для воздухораспределителей основным требованием является рациональная организация воздушного потока. Схема распределения (например, боковая, потолочная или напольная подача) должна быть разработана в соответствии со сценарием применения, обеспечивая целенаправленное покрытие без значительных мертвых зон. Скорость воздуха должна контролироваться в пределах 0,2-0,5 м/с (зона комфорта), чтобы избежать дискомфорта от прямого воздушного потока. Во-вторых, необходимо точное регулирование воздушного потока. Регулируемые компоненты (например, лопасти, заслонки) в подвижных диффузорах должны работать гибко и надежно, с диапазоном регулировки, охватывающим 30–100 % расчетного воздушного потока. После регулировки воздушный поток должен оставаться стабильным с минимальным шумом. Наконец, совместимость с системами очистки воздуха: выпускные отверстия, интегрированные с системами подачи свежего воздуха, должны иметь точки установки фильтров, способных отфильтровывать загрязнения, такие как PM2,5 и пыльца. Возвратные выпускные отверстия должны быть защищены от попадания пыли, чтобы предотвратить попадание пыли из поме

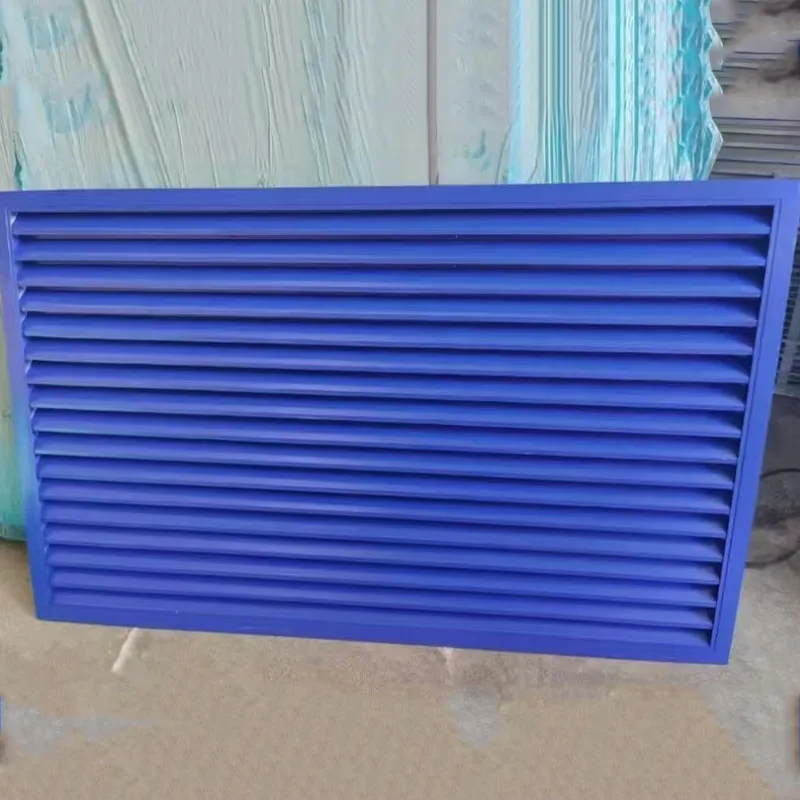

Функциональные требования к жалюзи сосредоточены на характеристиках управления, защитных свойствах и долговечности. Что касается характеристик управления, жалюзи с ручным управлением должны позволять регулировать положение лопастей в диапазоне от 0° до 90°, сохраняя стабильную фиксацию под любым углом без смещения под воздействием воздушного потока. Жалюзи с электроприводом должны иметь быстрое время отклика, а системы управления, связанные с термостатами или регуляторами заслонок, должны иметь погрешность менее 5%, чтобы обеспечить точную регулировку воздушного потока в соответствии с изменениями нагрузки в помещении. Что касается защитных свойств, наружные жалюзи должны соответствовать классу защиты IP54 или выше. Зазор между лопастями должен быть менее 2 мм, чтобы предотвратить попадание дождевой воды и пыли. Кроме того, лопасти должны быть изготовлены из коррозионно-стойких материалов (таких как алюминиевый сплав или нержавеющая сталь), чтобы избежать ржавчины или деформации при длительном воздействии влажной или кислой/щелочной среды. Для обеспечения долговечности ламели жалюзи, рамы и соединители должны обладать достаточной прочностью. Ламели должны выдерживать более 5000 циклов регулировки без поломок или ослабления. Соединения рамы со стенами или потолками должны быть надежными, способными выдерживать давление воздуха в воздуховоде (обычно не менее 1000 Па) без деформации или посторонних шумов.

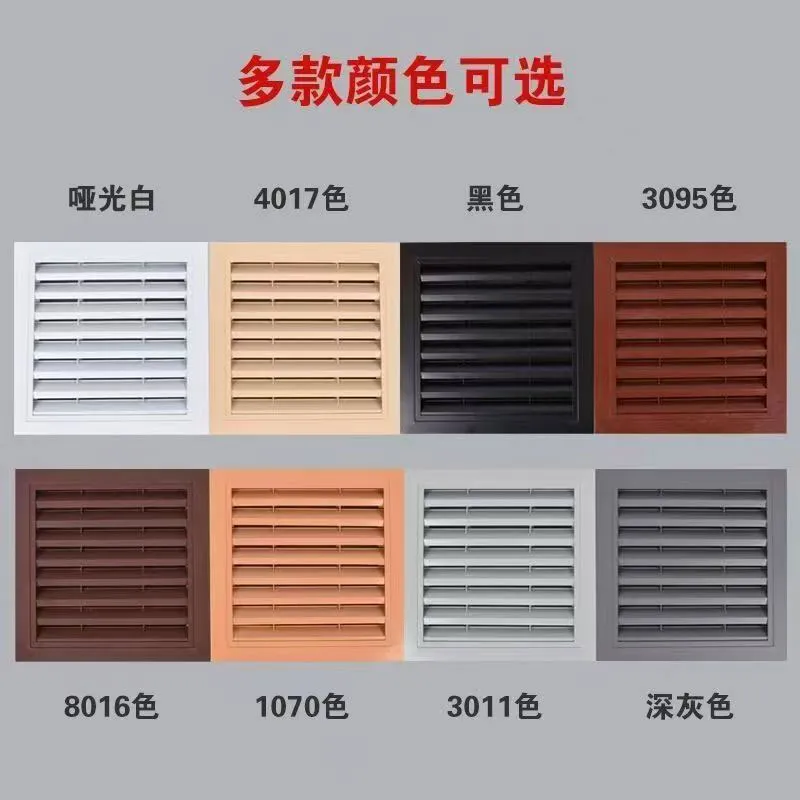

Кроме того, оба компонента должны соответствовать требованиям эстетики и совместимости при установке: внешний вид воздуховыпускного отверстия и жалюзи должен гармонировать со стилем интерьера, с возможностью индивидуальной настройки цветов и размеров. После установки они должны органично вписываться в стены или потолки, не имея видимых зазоров. Кроме того, конструкция должна облегчать демонтаж и очистку. Например, панель воздуховыпускного отверстия должна иметь защелкивающийся крепеж, а отдельные ламели жалюзи должны быть съемными для периодической очистки от пыли. Это обеспечивает долгосрочную гигиеническую эксплуатацию и эффективность системы.
