Трубопроводы со встроенными фланцами
эффективный выбор для современных вентиляционных систем
В области вентиляции и кондиционирования зданий трубопроводы со встроенными фланцами стали основной альтернативой традиционным трубопроводам с угловыми стальными фланцами. Их отличительная конструкция и превосходные эксплуатационные характеристики привели к широкому применению в различных условиях, включая торговые центры, офисные здания, гостиницы и промышленные объекты.

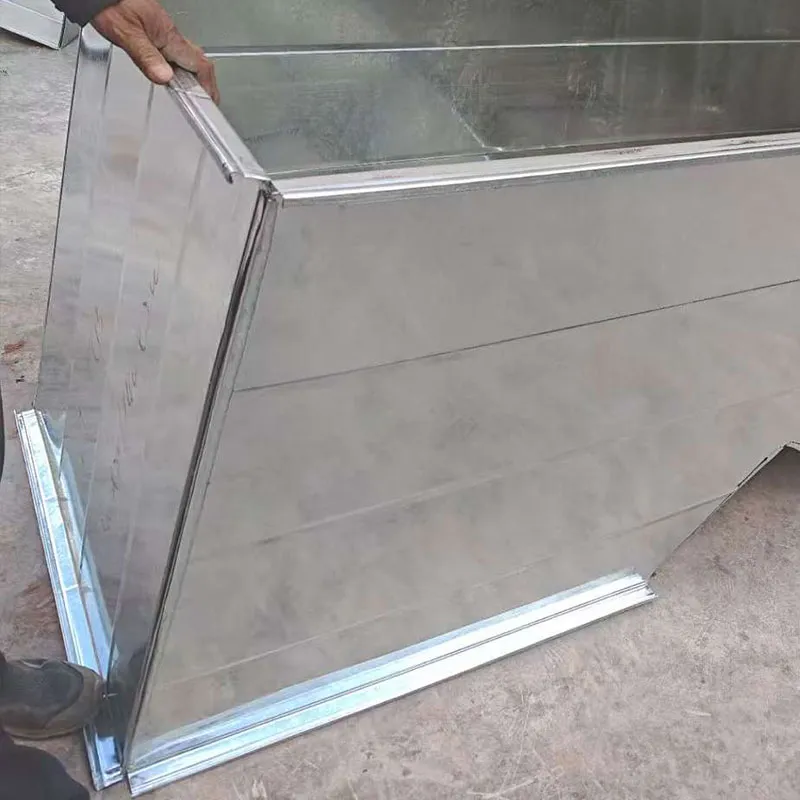

Ее основное преимущество, известное также как «бесфланцевые воздуховоды», заключается в инновационной конструкции соединений. Вместо дополнительных угловых стальных фланцев специальное оборудование непосредственно формирует края листов воздуховодов в автономные фланцевые соединения. Затем они соединяются с помощью фитингов, таких как зажимы и болты. Такая конструкция исключает такие трудоемкие процессы, как резка углового проката, сварка и антикоррозионная обработка, что значительно сокращает отходы материала. По сравнению с традиционными фланцевыми воздуховодами из углового проката, затраты на материал на квадратный метр снижаются на 15-20%, а общий вес воздуховода уменьшается, что снижает структурную нагрузку на здания.

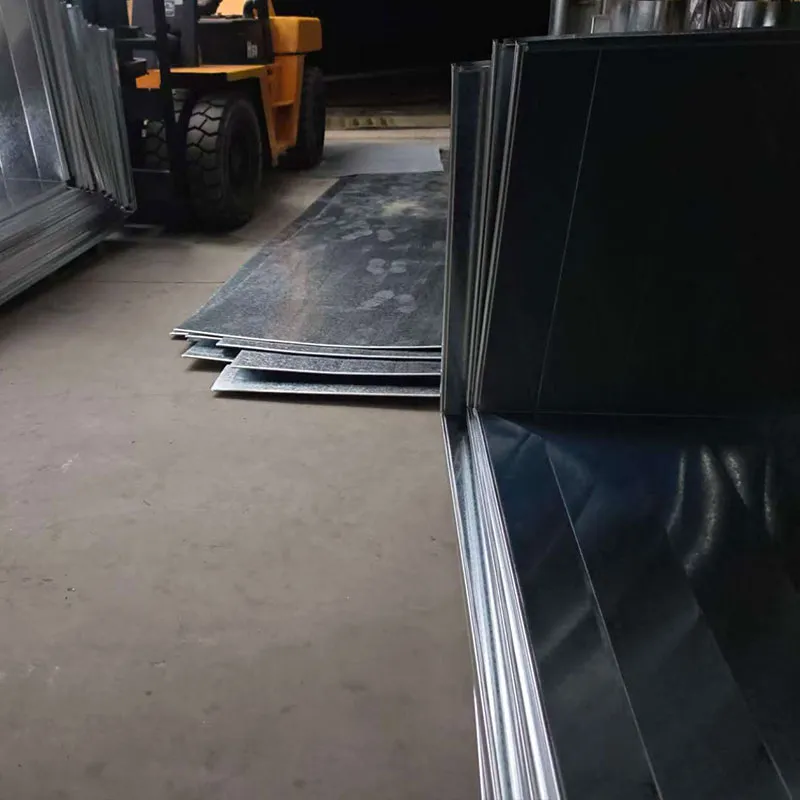

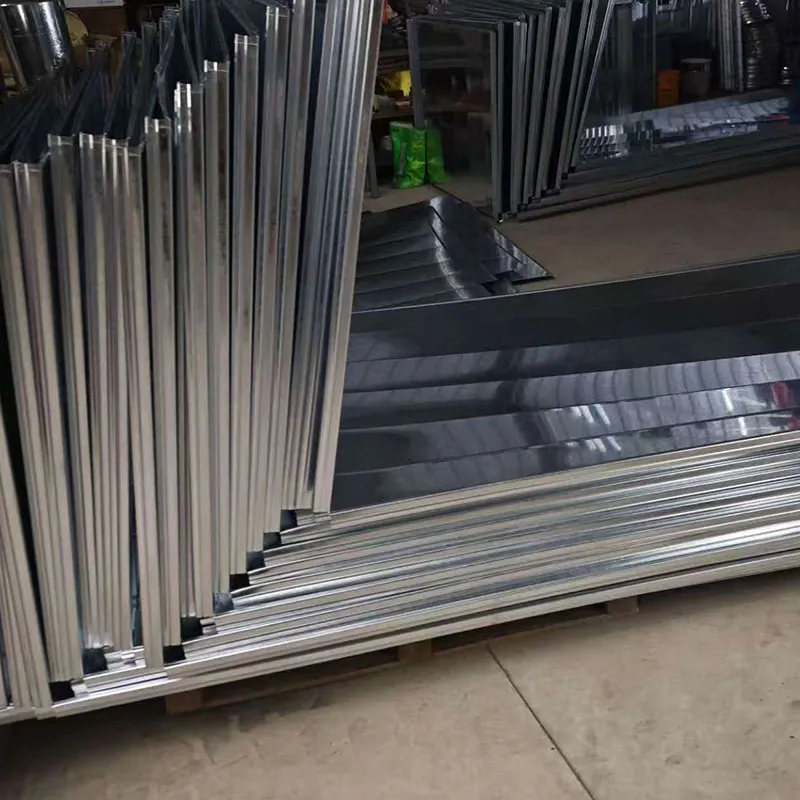

Преимущества фланцевых воздуховодов еще более заметны в эффективности производства. Благодаря использованию автоматизированных производственных линий весь процесс — от размотки рулонов и выравнивания с прессованием ребер до штамповки/срезания отверстий и формовки кромок — обеспечивает непрерывную работу. Суточная производительность может достигать нескольких тысяч квадратных метров, что намного превосходит традиционные фланцевые воздуховоды из уголка, изготовленные вручную. Такое механизированное производство также обеспечивает точность размеров в пределах ±1 мм, обеспечивая превосходную плоскостность соединений и эффективно предотвращая утечку воздуха, вызванную отклонениями при ручной работе.

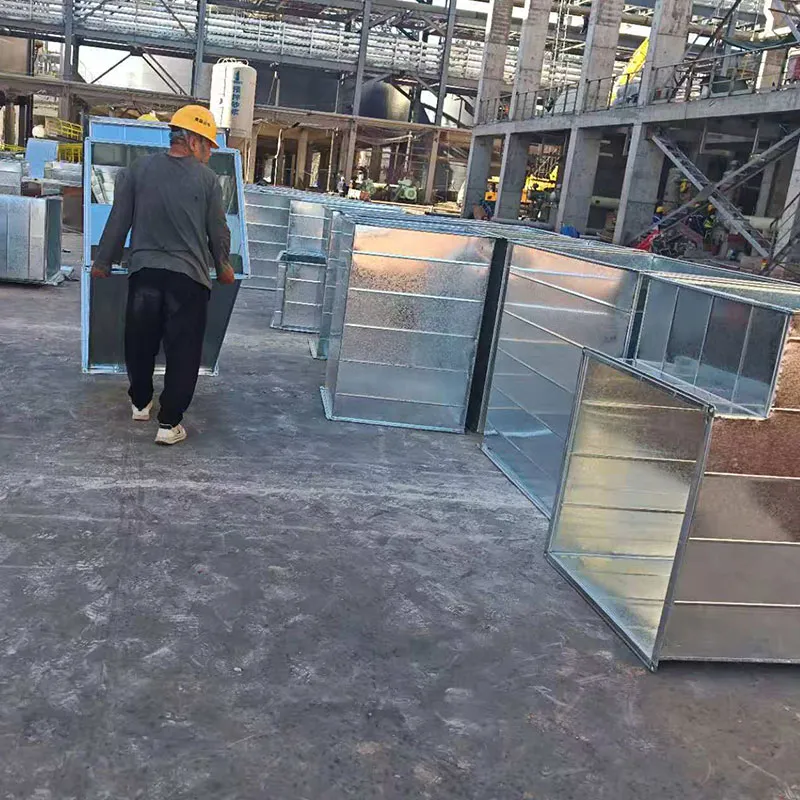

Установка представляет собой еще одно ключевое преимущество воздуховодов с совместными фланцами. Поскольку фланец и воздуховод формируются как единое целое, сборка на месте требует только выравнивания соединений и закрепления зажимов или болтов, что исключает сложные регулировки и сварку, необходимые для угловых стальных фланцев. При установке воздуховодов площадью 1000 квадратных метров воздуховоды с совместными фланцами сокращают время строительства на 30-40%, что делает их особенно подходящими для крупномасштабных проектов с жесткими сроками. Одновременно их обтекаемый внешний вид минимизирует занимаемое пространство в подвесных потолках, обеспечивая большую гибкость при прокладке трубопроводов.
С точки зрения стабильности характеристик, копланарные фланцевые трубопроводы также превосходны. В системах премиум-класса используются оцинкованные стальные листы с толщиной цинкового покрытия 80-120 г/м², обеспечивающие высокую устойчивость к ржавчине и коррозии со сроком службы 15-20 лет. Для удовлетворения разнообразных требований применения доступны индивидуальные варианты из нержавеющей стали или с внутренней изоляцией, отвечающие стандартам чистых помещений на предприятиях пищевой промышленности или требованиям теплоизоляции для зимних отопительных трубопроводов.
Однако копланарные фланцевые воздуховоды имеют свои ограничения. Из-за своих конструктивных особенностей их сопротивление ветровому давлению немного уступает сопротивлению угловых стальных фланцевых воздуховодов. Они более подходят для вентиляционных систем среднего и низкого давления с ветровым давлением ≤1500 Па, таких как приточные и вытяжные воздуховоды в системах кондиционирования гражданских зданий. Для вытяжных систем высокого давления (например, лабораторная вентиляция, промышленная пылеудаление) следует использовать конструкции с усиленными ребрами или угловые стальные фланцевые воздуховоды.
С развитием концепций экологичного строительства и сборных конструкций копланарные фланцевые воздуховоды все чаще становятся предпочтительным продуктом для современной вентиляционной техники благодаря своим основным преимуществам: эффективности использования материалов, высокой производительности и простоте установки. Их стандартизированная модульная модель производства не только соответствует требованиям инженерного контроля качества, но и предоставляет практическое решение для низкоуглеродного развития строительной отрасли.
