Выпрабавальная камера пад ціскам ГІС

Область применения

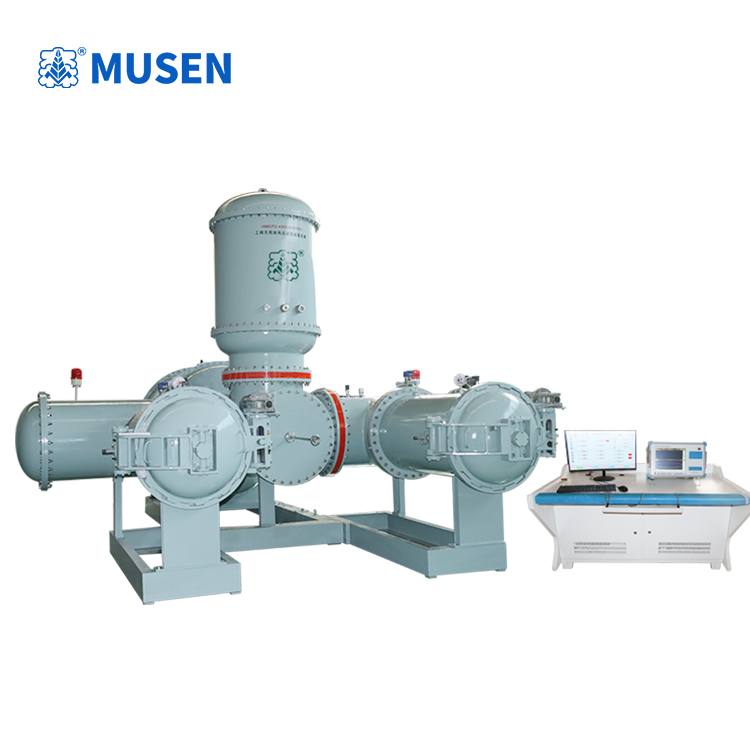

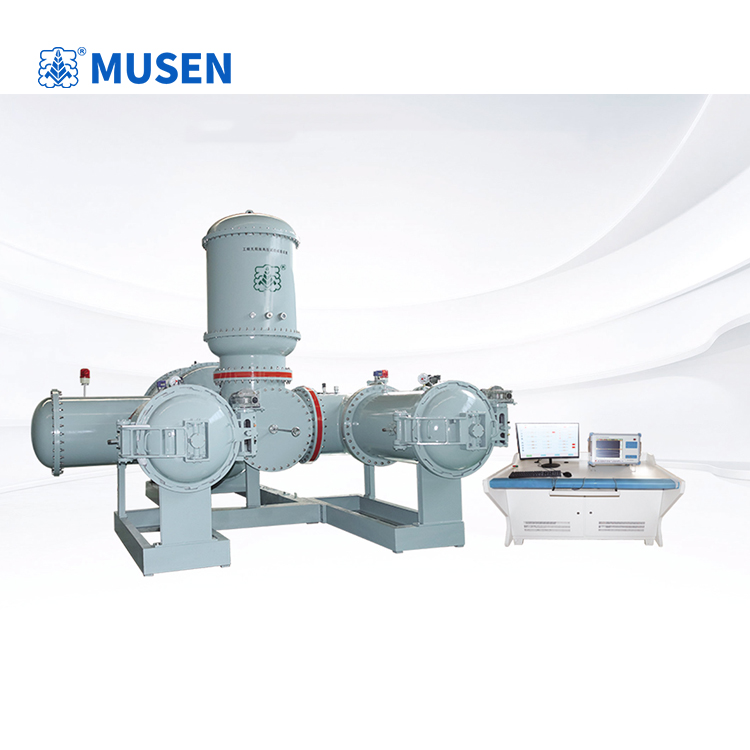

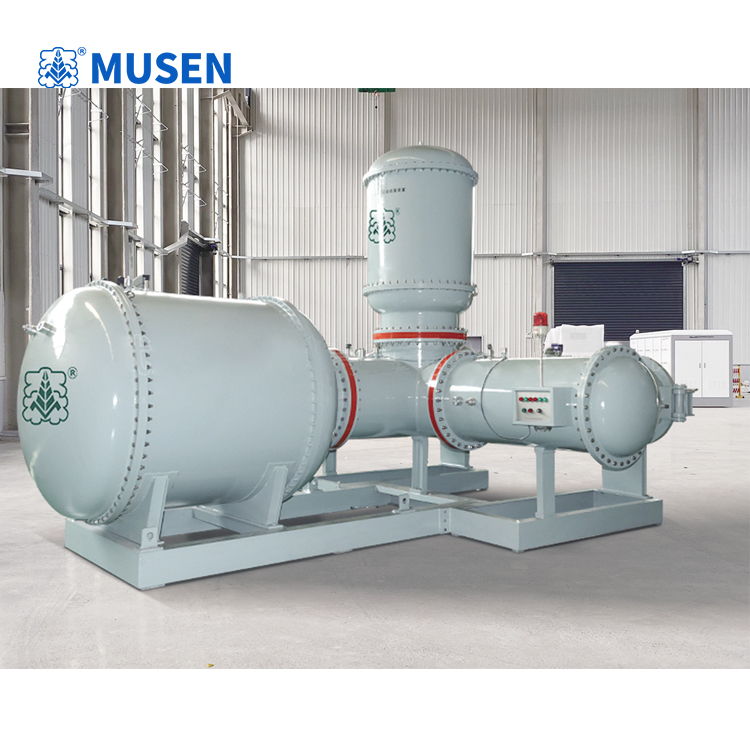

Этот надувной комбинированный электрический испытательный стенд 100–1200 кВ без частичных разрядов (ЧР) подходит для испытаний диэлектрика на прочность, испытаний на частичные разряды и проверки точности работы КРУЭ-трансформаторов для высоковольтного оборудования КРУЭ и ЛЭП большой мощности. Он незаменим для профилактических и заводских испытаний на подстанциях КРУЭ, производителях оборудования КРУЭ и ЛЭП, а также производителях изоляторов и изоляционных конструкций.

Добавление высоковольтного интерфейса ввода позволяет отводить высокое напряжение, что позволяет проводить различные высоковольтные испытания на обычном высоковольтном оборудовании.

Основные характеристики

1. Высоковольтный блок полностью закрыт экранированной камерой, что обеспечивает безопасные и надежные испытания.
2. Общий уровень частичных разрядов можно контролировать с точностью до 1–3 единиц.
3. Компактный размер минимизирует требования к пространству и уменьшает вес компонентов.
4. Встроенный высоковольтный разъединитель обеспечивает многоцелевое использование.
5. Простота подключения: прямое подключение к испытуемому объекту делает испытания более удобными.
6. Прочная конструкция, выдерживающая дальнюю транспортировку.
7. Сниженные требования к мощности системы.

Технические параметры (более высокие уровни доступны для настройки)

1. Номинальная мощность 50–2000 кВА
2. Выходное напряжение 100 кВ, 200 кВ, 250 кВ, 300 кВ, 500 кВ, 750 кВ, 1000 кВ, 1200 кВ
3. Время работы <5 минут
4. Напряжение импеданса <5%
5. Повышение температуры <65 К при номинальной мощности

1. Основные компоненты системы: испытательный трансформатор для измерения частичных разрядов типа GTU, компенсирующий реактор типа BCL
2. Силовой разделительный трансформатор типа GLB
3. Высоковольтный делитель напряжения (емкостного типа)
4. Конденсатор связи
5. Стационарный регулятор напряжения (система трансформаторов напряжения с элегазовой изоляцией использует компоненты источника питания с регулируемой частотой)
6. Интеллектуальная панель управления
