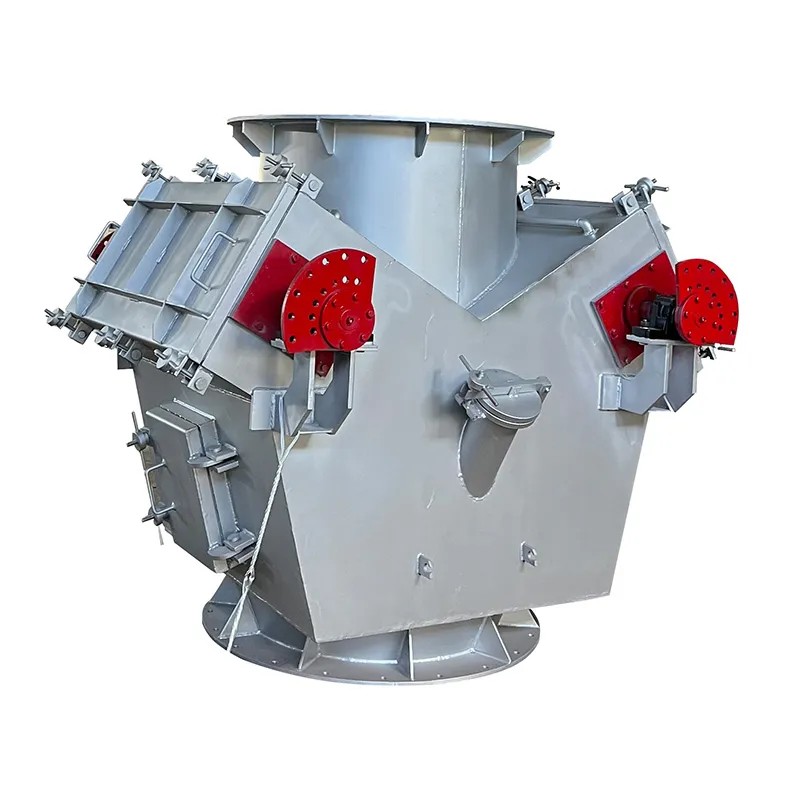

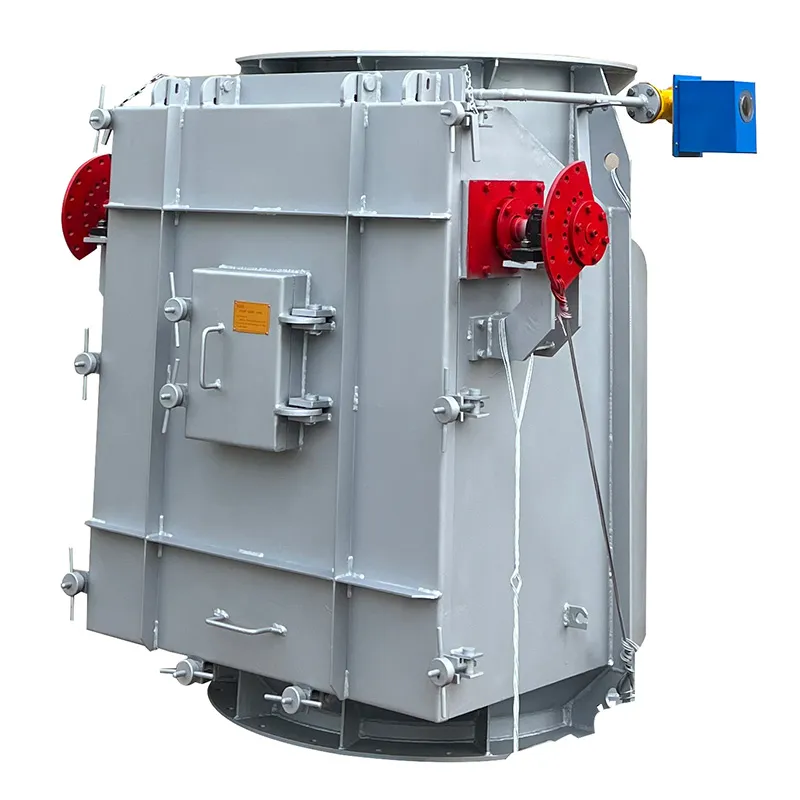

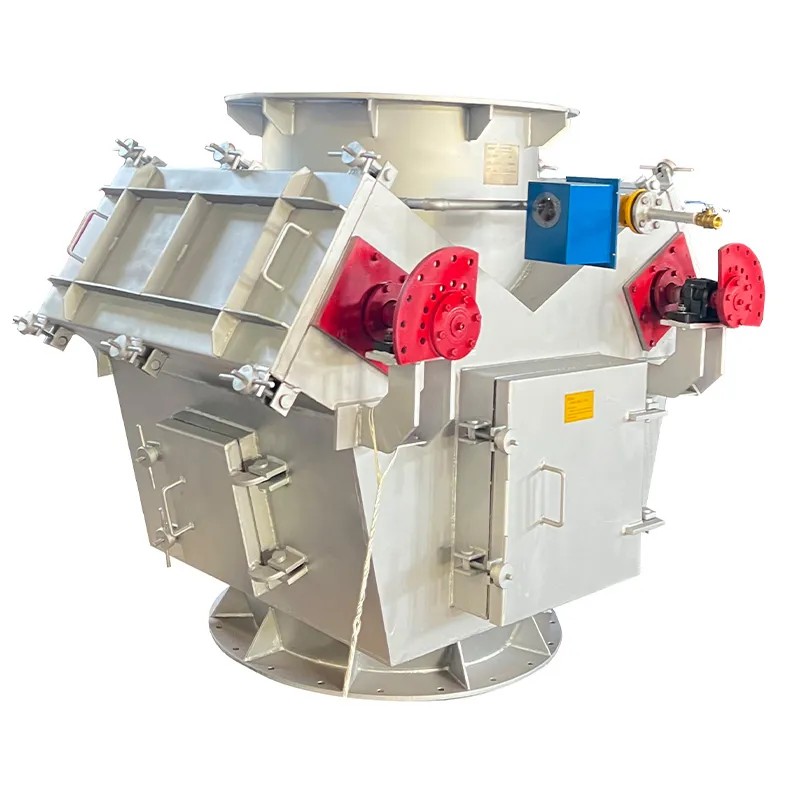

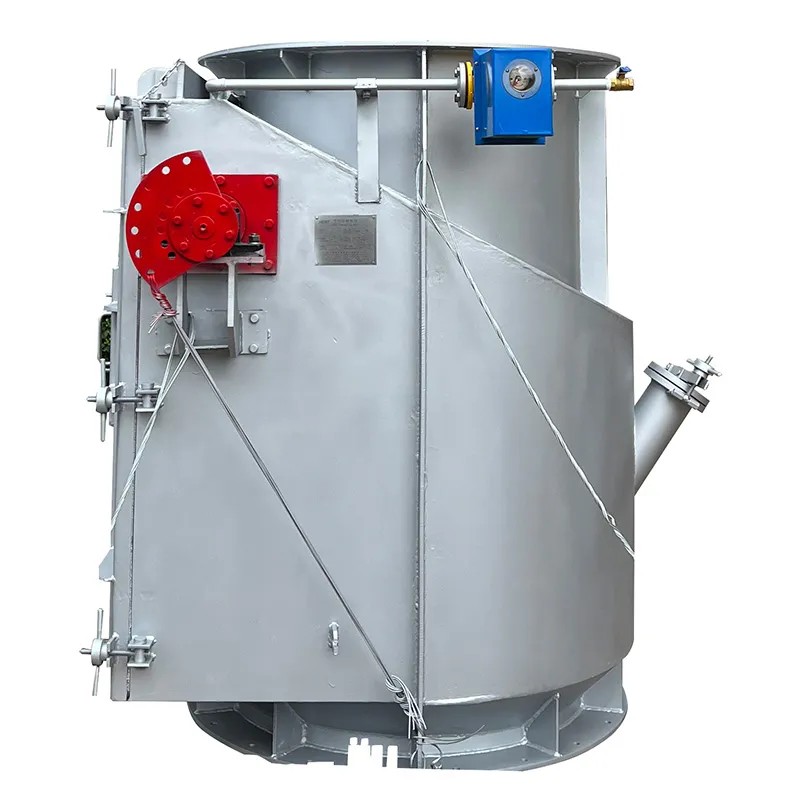

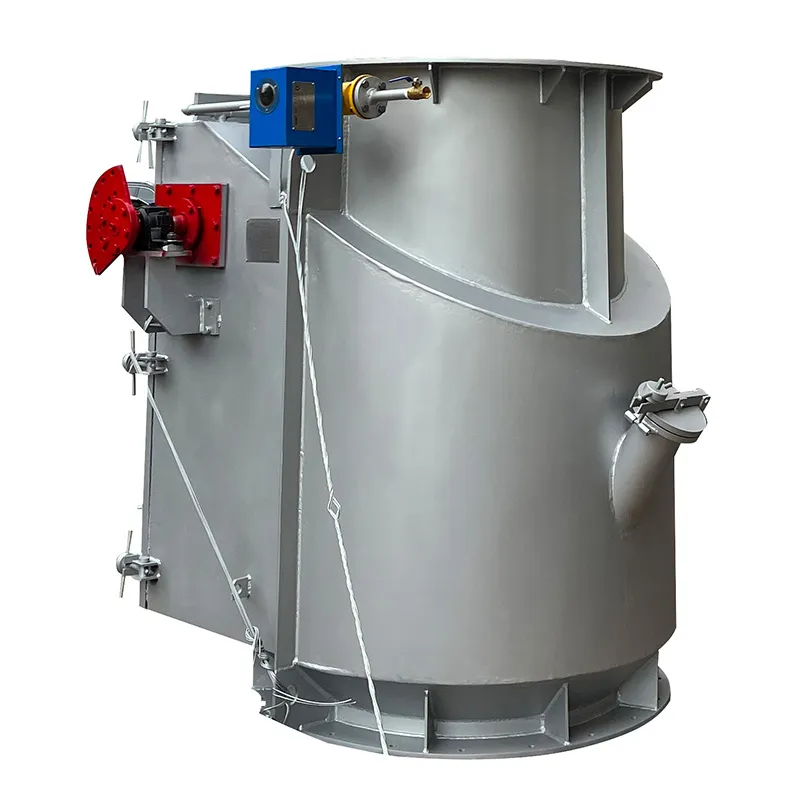

Жаростойкий (до 1000°C) пневмозапорный клапан с гравитационным приводом и противовесом. Оснащен малым и большим ревизионными люками для удобного обслуживания. Обеспечивает длительную работу с легким качательным движением и высокой степенью герметичности. Для условий с высокой склонностью горячего материала к налипанию предусмотрена система обдува сжатым воздухом по периметру заслонки. Для вертикальных трубопроводов рекомендуется клапан с двумя заслонками, для наклонных – с одной.

Конструктивные особенности

1.Предназначен для разгрузки и аэрационного уплотнения в высокотемпературных разгрузочных трубопроводах диаметром от φ350 мм до Φ1250 мм.

2.Исполнение: однозатворное (однолистовое) и двухзатворное (двухлистовое). Однозатворное рекомендуется для наклонных трубопроводов, двухзатворное – для вертикальных.

Малое расстояние перемещения заслонки, небольшой угол поворота вала и высокая частота срабатывания обеспечивают равномерную разгрузку и снижают риск внутренних подсосов воздуха.

3.Опоры вала – на подшипниках качения. Уплотнение вала – лабиринтного типа с сальниковой набивкой из высокоуглеродистого волокна, что предотвращает боковую утечку воздуха и пыли, снижает температуру в узлах трения, уменьшает износ вала, обеспечивая его легкое вращение и длительный срок службы.

4.Вал и заслонка изготавливаются из качественной жаростойкой стали в зависимости от места установки и условий эксплуатации клапана:

(1).Для температур материала 300–600 °C: сталь 1Cr18Ni9Ti.

(2)..Для температур материала 600–1000 °C: сталь ZG40Cr25Ni20Si2.

5.Регулируемый противовес для точной настройки момента сил на валу и грузе.

6.Наличие ревизионного люка. При обслуживании заслонку можно повернуть и вывести за пределы корпуса для осмотра и очистки от нагара. Удобный демонтаж и замена заслонки. На корпусе напротив центральной точки тыльной стороны заслонки расположен сервисный люк, позволяющий в рабочей одежде высокой термостойкости очищать нагар между заслонкой и футеровкой. Ревизионные люки имеют двойное уплотнение плитой из силиката алюминияи жгутом из керамического волокна.

7..Эксцентричное расположение входного и выходного патрубков обеспечивает совпадение центров загрузки, разгрузки и оси вращения заслонки.

8.Корпус клапана предварительно футерован огнеупорным бетоном, гарантирующим теплоизоляцию.

9.Корпус усилен ребрами жесткости для обеспечения прочности.

10.Клапаны для температур материала 600–1000 °C комплектуются системой продувки сжатым воздухом для предотвращения нагарообразования.

11.Наличие герметичного разгрузочного патрубка с легко открывающейся заглушкой для прочистки.

12.Комплектация монтажными проушинами и стропами для фиксации заслонки в полностью открытом или закрытом положении при обслуживании.

13.Возможна поставка со съемным защитным кожухом.

14.Клапан может поставляться с комплектом ответных фланцев.

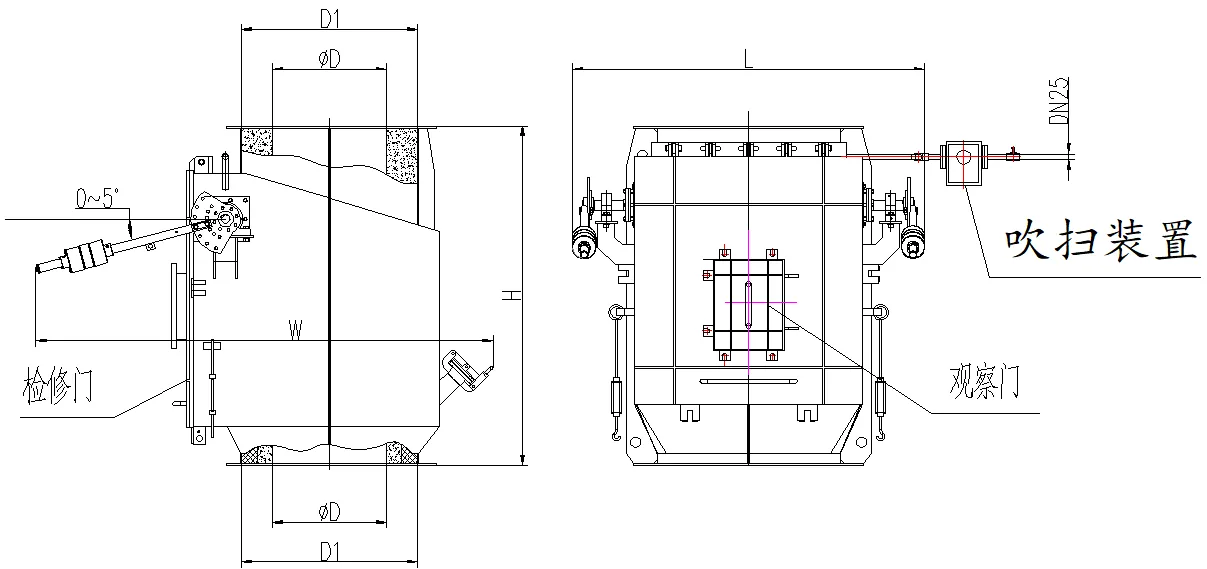

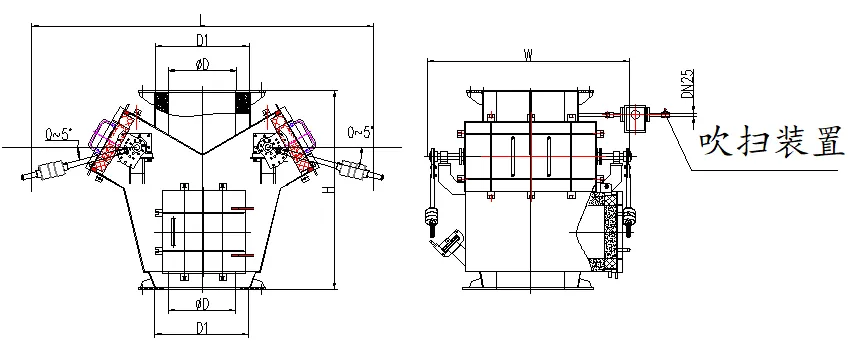

Чертеж габаритных размеров жаростойкого однозатворного клапана:
