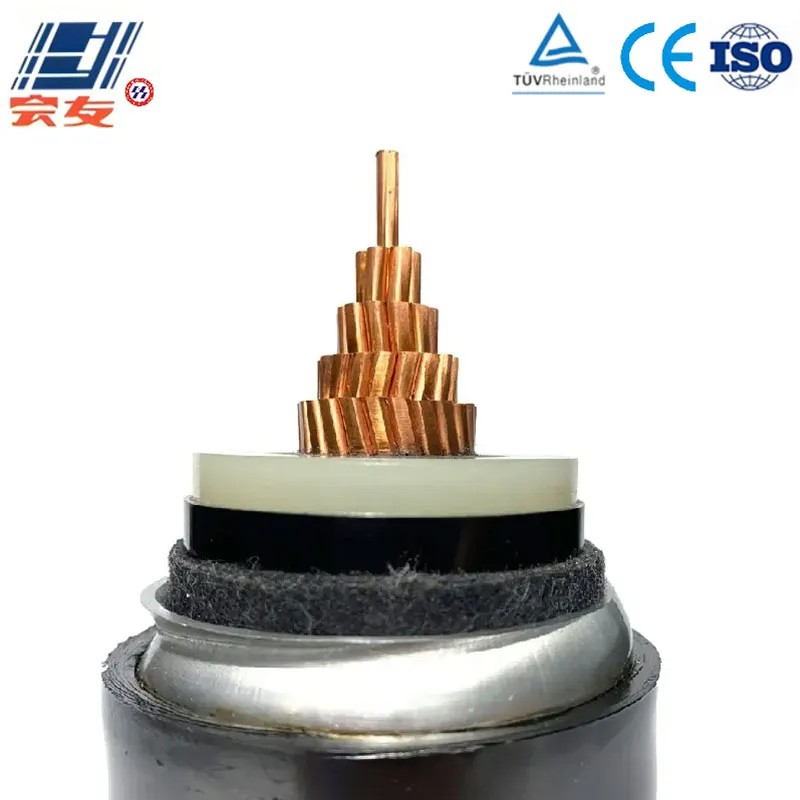

Высоковольтный силовой кабель Cu-XLPE-Al (гофрированный)-PE

Параметры продукта

Подробнее Связаться с магазином

АО Цанчжоу Хуэйю Кабель

Южная сторона улицы Ши-Бэй, деревня Личжангэ, посёлок Цзуньцзучжуан, город Хэцзянь, городской округ Цанчжоу, провинция Хэбэй

Описание продукта

Информация о компании

Основная информация

Изоляционный материал

Сшитый полиэтилен (XLPE) (специально для сверхвысокого давления, стойкий к образованию дендритов)

Номинальное сечение изделия

1×800 мм²

Стандарт исполнения

IEC 60840:2017

Номинальное напряжение продукта

64/110 кВ

Толщина изоляции продукта

16,0 мм

Средний внешний диаметр

100,9 мм

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Название продукта	Кабель член общества сверхвысокого напряжения с медным проводником, сшитым полиэтиленовым изоляционным слоем и гофрированной алюминиевой оболочкой Cu-XLPE-Al-PE-64/110kV-1×800
Бренд продукта	член общества
Информация о цене
Минимальный заказ	10 метров
Общий доступный объем	99999 метров

Подробные параметры

бренд	член общества	Поддерживается ли индивидуальная обработка/пользовательская настройка	да	Импортируется ли	Нет
Тип товара	электрический кабель	Область применения	Сценарии сверхвысоковольтной передачи и распределения электроэнергии, такие как межрегиональные электросети, крупные электростанции и узловые подстанции, могут быть проложены на постоянной основе в трубопроводах, зарытых в землю, кабельных каналах, под водой (мелководье), в районах с высокой высотой над уровнем моря или влажных прибрежных районах, где предъявляются высокие требования к герметичности, влагозащите и электрической изоляции.	Цвет изоляции	Основная изоляция — полупроводниковый экран, изоляция XLPE (без разделения цветов, одножильная конструкция)
изоляционный материал	Сшитый полиэтилен (XLPE) (специально для сверхвысокого давления, стойкий к образованию дендритов)	Номинальное сечение изделия	1×800 мм²	Стандарт исполнения	IEC 60840:2017
Номинальное напряжение продукта	64/110 кВ	Толщина изоляции продукта	16,0 мм	Стандартная длина	Потребности клиента (обычный один участок ≥ 500 м)
Регионы продажи	всенациональный	средний внешний диаметр	100,9 мм	Рекомендованный вес	1980 кг/км
Способ транспортировки	Специальная логистика (перевозка крупногабаритных грузов)	Место отправки	Цанчжоу, Хэбэй	Стоимость доставки	Цена не включает стоимость доставки. Стоимость доставки обсуждается отдельно в зависимости от расстояния/веса.

Описание продукта

Изоляция XLPE соответствует требованиям к электрическим характеристикам при сверхвысоком напряжении. Морщинистая алюминиевая оболочка обладает отличными свойствами герметизации и защиты от влаги, экранирования электрического поля и механической защиты. Несмотря на отсутствие брони, алюминиевая оболочка обеспечивает гибкую защиту. Подходит для сверхвысоковольтных сетей в условиях высокой высоты над уровнем моря, прибрежной влажности и подземной прямой прокладки. Является ключевым распределительным элементом для межрегиональных сетей и крупных электростанций.

Структурный состав

1. Проводник:

Используется высокочистая бескислородная медь, изготовленная методом послойного скручивания; поверхность гладкая, без окисления и заусенцев; обладает отличной проводимостью (проводимость ≥100% IACS), потери при передаче значительно ниже, чем у алюминиевого проводника, высокая механическая прочность и хорошая гибкость, подходит для систем распределения среднего напряжения (6/10 кВ ~ 26/35 кВ), при укладке устойчив к растяжению и изгибу, обладает высокой долговечностью.

2. Экранирующий слой проводника:

Полупроводниковый материал плотно навивается на медный проводник, находясь с ним на одинаковом потенциале, устраняя искажения электрического поля, вызванные заусенцами на поверхности проводника, выравнивая распределение радиального электрического поля, предотвращая локальное сосредоточение электрического поля, которое может привести к пробою изоляции, и повышая электрическую прочность кабеля.

3. Изоляционный слой:

Специализированный сверхвысоковольтный сшитый полиэтилен с дендритной стойкостью, с внутренним и внешним полупроводящим экраном; основная изоляция состоит из трех слоев, толщина основной изоляции достигает 20 мм, длительная рабочая температура 90℃, устойчива к локальному разряду и старению из-за электронных индуцированных ветвлений, способна выдерживать электрическое поле промышленной частоты напряжением 110 кВ, обеспечивая сверхвысоковольтную передачу электроэнергии без риска пробоя изоляции.

4. Изоляционный экранный слой:

Полупроводниковый материал наносится на внешнюю поверхность изоляционного слоя, соединяется с заземляющим выводом и находится на одном потенциале, равномерно распределяя электрическое поле на поверхности изоляции, предотвращая коронный разряд и пробой поверхности изоляции, а также блокируя перенос зарядов между изоляционным слоем и внешней оболочкой, обеспечивая стабильность изоляционных свойств.

5. Водонепроницаемый слой:

Высокопоглощающий водонепроницаемый материал оборачивается вокруг изоляционного экранирующего слоя. При контакте с водой он быстро расширяется, образуя плотный водонепроницаемый слой, полностью предотвращая проникновение влаги в изоляцию, что помогает избежать деградации изоляции из-за появления водных деревьев. Подходит для укладки в условиях высокой влажности, при прямом захоронении, под реками и в других ситуациях с высокими требованиями к водонепроницаемости.

6. Складчатый алюминиевый слой:

Структура складчатого алюминиевого слоя изготовлена методом непрерывного экструзионного прессования и гидравлического формирования складок, уровень герметичности достигает IP68, полностью предотвращая проникновение влаги и конденсата. Одновременно выступает в качестве металлического экранирующего слоя для равномерного распределения электрического поля и снижения коронных потерь при очень высоком напряжении. Гибкая складчатая структура также обеспечивает возможность сгибания кабеля, что подходит для прокладки на большие расстояния.

7. Внешняя оболочка:

Оболочка из полиэтилена, обладающая отличной износостойкостью, стойкостью к воздействию погодных условий и старению, защищает гофрированную алюминиевую оболочку от внешнего механического трения, коррозии почвы/морской воды, продлевая срок службы сверхвысоковольтного кабеля.

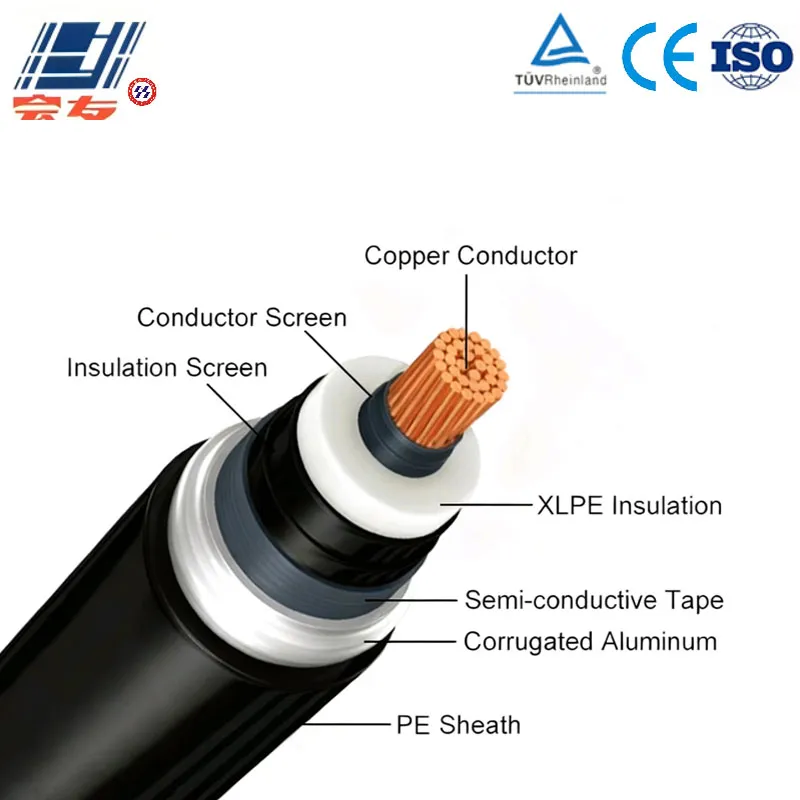

Высоковольтный силовой кабель Cu-XLPE-Al (гофрированный)-PE (2)

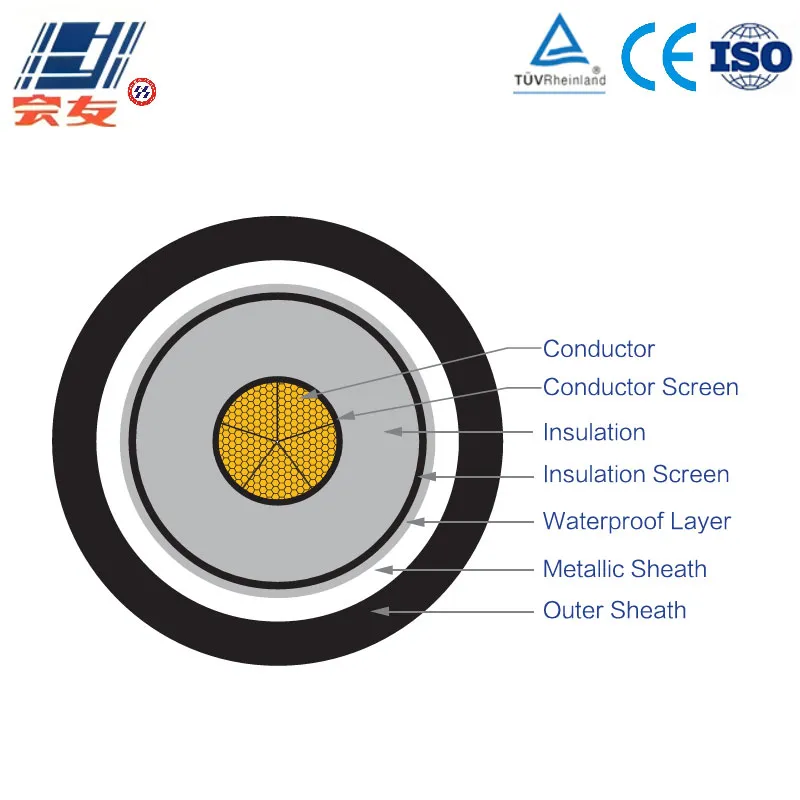

Высоковольтный силовой кабель Cu-XLPE-Al (гофрированный)-PE (3)

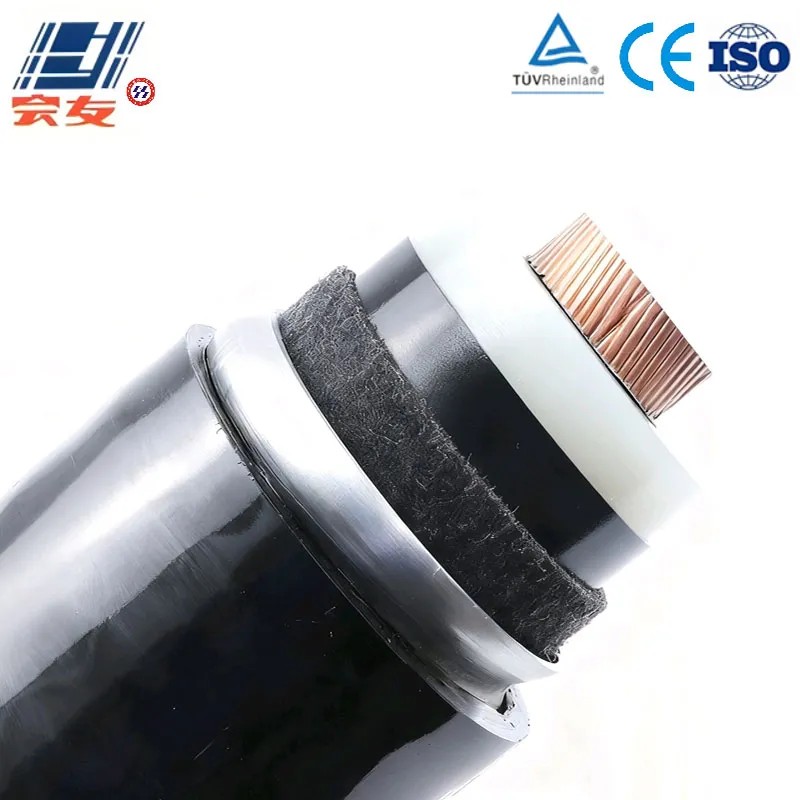

Высоковольтный силовой кабель Cu-XLPE-Al (гофрированный)-PE (4)

Характеристики продукта

Электрические характеристики

1. Номинальное напряжение: 64/110 кВ, подходит для систем сверхвысоковольтной передачи и распределения переменного тока, может выдерживать максимальное испытательное напряжение переменного тока 230 кВ (1 мин), импульсное испытательное напряжение 550 кВ (пиковое значение).

2. Долговременная допустимая рабочая температура проводника: 90℃, при коротком замыкании (максимальная продолжительность 2 секунды) максимальная температура не превышает 250℃ (для сверхвысоковольтного кабеля время выдержки при коротком замыкании еще меньше, соответствует требованиям национального стандарта).

3. Очень низкие потери в диэлектрике (tanδ≤0.0008 при 90℃), сопротивление изоляции ≥10000 МОм·км, гофрированная алюминиевая оболочка оптимизирует распределение электрического поля, значительно снижая потери энергии и потери на корону при сверхвысоком напряжении.

Механические и эксплуатационные характеристики

1. Гофрированная алюминиевая оболочка обеспечивает кабелю превосходную герметичность и влагозащиту, что позволяет ему длительно эксплуатироваться в условиях высокого уровня грунтовых вод, прибрежного соляного тумана, на больших высотах (≤4000 м) и в других сложных условиях; конструкция без брони обладает хорошей гибкостью и способна выдерживать лёгкие внешние воздействия, но не подходит для условий сильных ударов или проколов (требуется использование защитной гильзы).

2. Внешняя оболочка из ПЭ устойчива к действию кислот, щелочей, солей и почвенных микроорганизмов, что делает её пригодной для эксплуатации в прибрежных районах, химических зонах и на больших высотах; гофрированная алюминиевая оболочка эффективно препятствует проникновению влаги, предотвращая проникновение влаги в сверхвысоковольтную изоляцию и возникновение частичных разрядов.

3. Температура окружающей среды при прокладке не должна быть ниже -20℃ (гибкая структура гофрированной алюминиевой оболочки адаптирована к прокладке при низких температурах), в холодных условиях предварительный подогрев не требуется, что делает прокладку более удобной по сравнению с обычными сверхвысоковольтными бронированными кабелями.

Характеристики прокладки

1.Требования к радиусу изгиба: радиус изгиба одножильного кабеля должен быть не менее 20-кратного диаметра оболочки (в соответствии со стандартом GB/T 11017-2014). Гофрированная алюминиевая оболочка и гибкая конструкция обеспечивают кабелю лучшие изгибные характеристики по сравнению с кабелем в жесткой металлической оболочке, что подходит для поворотов при прокладке на большие расстояния.

2.Можно прокладывать прямо в земле, на мелководье (≤10 м) и в трубопроводах, без необходимости дополнительной защиты от влаги или экранирования. Отличная герметичность значительно снижает последующие затраты на обслуживание сверхвысоковольтных кабелей, что делает его пригодным для межрегиональных сетей и крупных электростанций.

Область применения

1. Энергетические системы: используется для линий электропередачи между провинциями в сверхвысоковольтных сетях, от крупных гидро- и тепловых электростанций до узловых подстанций, а также для сверхвысоковольтных распределительных сетей уровня 110 кВ в районах с большой высотой над уровнем моря или прибрежных регионах.

2. Промышленность: сверхвысоковольтные линии передачи для крупных нефтехимических и новых энергетических баз (солнечная и ветровая энергия), обеспечивающие передачу энергии на большие мощности и расстояния.

3. Муниципальные и инфраструктурные объекты: городские сверхвысоковольтные подземные комплексные коридоры, системы электроснабжения сверхвысоковольтных прибрежных портов, соответствующие строгим требованиям по герметичности, защите от влаги и электробезопасности для сверхвысоковольтных распределительных сетей.

Размер (мм²)	Токовая нагрузка при прокладке в воздухе (A)	Токопроводимость в грунте (A)
1×240	680	730
1×300	760	820
1×400	880	940
1×500	990	1060
1×630	1120	1200
1×800	1280	1370
1×1000	1450	1550
1×1200	1600	1710
1×1400	1750	1880
1×1600	1900	2040
