Высоковольтный силовой кабель Cu-XLPE-Al (гофрированный)-PVC

Параметры продукта

Индивидуализация:

Доступный
Послепродажное обслуживание:

Онлайн-сервисы

Подробнее Связаться с магазином

АО Цанчжоу Хуэйю Кабель

Южная сторона улицы Ши-Бэй, деревня Личжангэ, посёлок Цзуньцзучжуан, город Хэцзянь, городской округ Цанчжоу, провинция Хэбэй

Описание продукта

Информация о компании

Основная информация

Изоляционный материал

Сшитый полиэтилен (XLPE) (специально для сверхвысокого давления, стойкий к образованию дендритов)

Номинальное сечение изделия

1×800 мм²

Стандарт исполнения

IEC 60840:2017

Номинальное напряжение продукта

64/110kV

Толщина изоляции продукта

16,0 мм

Средний внешний диаметр

98,4 мм

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Название продукта	Кабель Huoyou сверхвысокого напряжения с медным сердечником, сшитый полиэтиленовый изоляционный кабель с алюминиевой оболочкой, Cu-XLPE-Al-PVC-64/110kV-1×800
Бренд продукта	читатель сообщества
Информация о цене
Минимальный заказ	10 метров
Общий объем поставки	99999 метров

Подробные параметры

бренд	читатель сообщества	Поддерживается ли индивидуальная обработка/пользовательская настройка	да	Импортируется ли	Нет
Тип товара	электрический кабель	Область применения	Сценарии сверхвысоковольтной передачи и распределения электроэнергии, такие как междурегиональные электросети, крупные электростанции, узловые подстанции, могут быть прочно уложены в трубопроводы, находящиеся в грунте, кабельных каналах, под водой (мелководье), в районах с высокой высотой над уровнем моря или влажных прибрежных районах, где предъявляются высокие требования к герметичности, влагозащите и электрической изоляции.	Цвет изоляции	Основная изоляция — полупроводниковый экран, изоляция XLPE (без разделения цветов, одно-жильная конструкция)
изоляционный материал	Сшитый полиэтилен (XLPE) (специально для сверхвысокого давления, стойкий к образованию дендритов)	Номинальное сечение изделия	1×800 мм²	Стандарт исполнения	IEC 60840:2017
Номинальное напряжение продукта	64/110kV	Толщина изоляции продукта	16,0 мм	Стандартная длина	Потребности клиента (обычный один участок ≥ 500 м)
Регионы продажи	всенациональный	средний внешний диаметр	98,4 мм	Рекомендованный вес	1980 кг/км
Способ транспортировки	Специальная логистика (перевозка крупногабаритных грузов)	Место отправки	Цанчжоу, Хэбэй	Стоимость доставки	Цена не включает стоимость доставки. Стоимость доставки обсуждается отдельно в зависимости от расстояния/веса.

Описание продукта

Изоляция XLPE соответствует требованиям к электрическим характеристикам при сверхвысоком напряжении. Морщинистая алюминиевая оболочка обладает отличными способностями к герметизации и защите от влаги, экранированию электрического поля и механической защите. Несмотря на отсутствие брони, алюминиевая оболочка обеспечивает гибкую защиту. Подходит для сверхвысокого напряжения в условиях высокой высоты над уровнем моря, влажности прибрежной зоны и прямой подземной укладки. Является ключевым компонентом распределительных сетей и крупных электростанций в различных регионах.

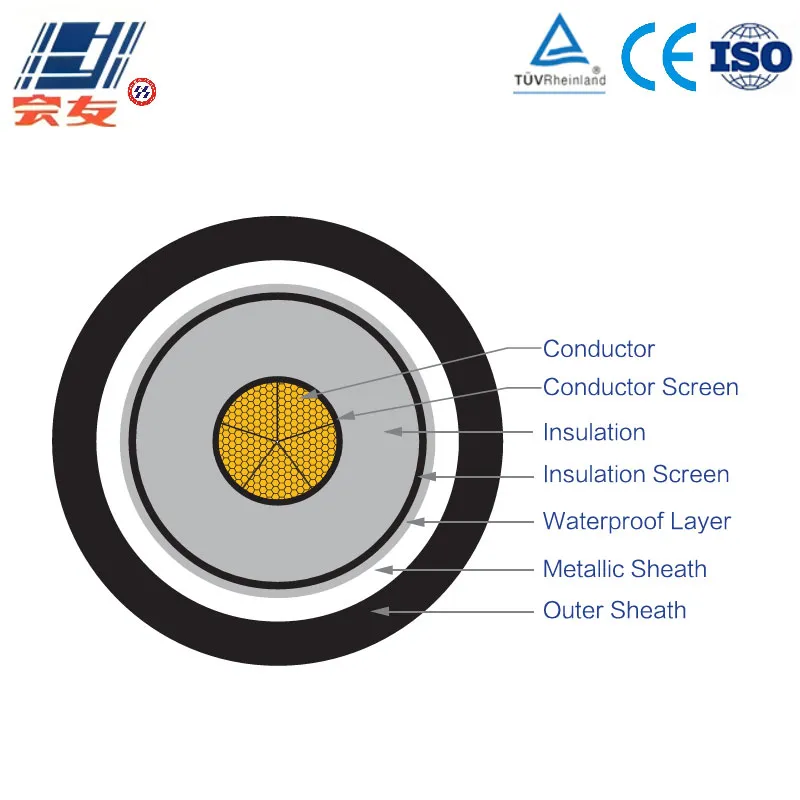

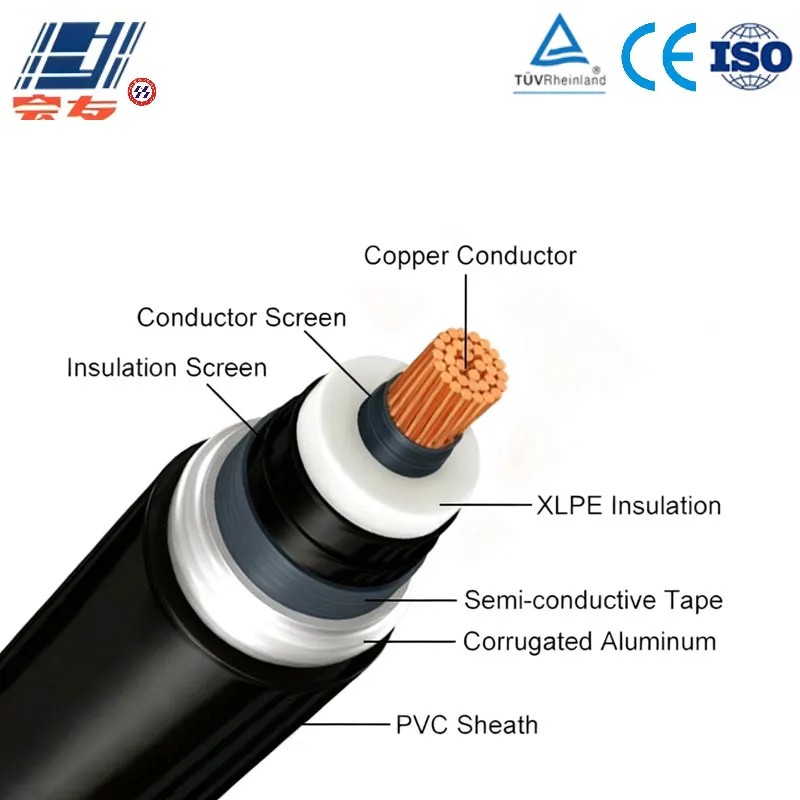

Структура и состав

1. Проводник:

Используется высокочистая бескислородная медная жила, изготовленная методом послойной скрутки, поверхность гладкая, без окислов и заусенцев; обладает отличной проводимостью (проводимость ≥100% IACS), потери при передаче значительно ниже, чем у алюминиевых жил, высокая механическая прочность и хорошая гибкость, подходит для систем распределения среднего напряжения (6/10 кВ~26/35 кВ), выдерживает растяжение и изгиб при прокладке, обладает высокой долговечностью.

2. Экранирующий слой проводника:

Полупроводниковый материал плотно обжат вокруг медного проводника, находится в одинаковом потенциале с проводником, устраняет искажения электрического поля, вызванные заусенцами на поверхности проводника, выравнивает распределение радиального электрического поля, предотвращает локальное концентрирование поля, которое может привести к пробою изоляции, повышает электрическую прочность кабеля.

3. Изоляционный слой:

Специальный сверхвысоковольтный сшитый полиэтилен с устойчивостью к корнеобразованию, имеющий внутренний и внешний полупроводниковый экранирующий слой. Основной изоляционный слой состоит из трёх структурных слоёв, толщина основной изоляции достигает 20 мм, длительная рабочая температура 90°C, устойчива к локальному разряду и старению электрическими трещинами, способна выдерживать напряженность электрического поля промышленной частоты 110 кВ, что гарантирует передачу сверхвысоковольтной энергии без риска пробоя изоляции.

4. Экранирующий слой изоляции:

Полупроводниковый материал экструдирован на наружную поверхность изоляции, имеет равный потенциал с заземляющим концом, выравнивает распределение электрического поля на поверхности изоляции, предотвращает коронный разряд и пробой поверхности изоляции, а также блокирует миграцию зарядов между изоляцией и внешней оболочкой, обеспечивая стабильные изоляционные свойства.

5. Водонепроницаемый слой:

Материал с высокой водопоглощаемостью обматывается вокруг изоляционного экрана; при контакте с водой он быстро расширяется, образуя плотный водонепроницаемый слой, полностью блокируя проникновение влаги в изоляцию, предотвращая отказ изоляции, вызванный старением водяных деревьев, и подходит для укладки в условиях высокой влажности, в прямой закапывании или при переходе через реки.

6. Слой из гофрированного алюминиевого кожуха:

Структура из гофрированного алюминиевого кожуха производится методом непрерывного экструзионного гидравлического формирования гофр; степень герметичности достигает IP68, полностью предотвращая проникновение внешней влаги и пара. Кроме того, служит металлическим экраном с равномерным распределением электрического поля, снижая коронные потери при сверхвысоком напряжении; гибкая гофрированная структура сохраняет гибкость кабеля, что подходит для укладки на большие расстояния.

7. Внешняя защитная оболочка:

ПВХ-оболочка обладает отличной износостойкостью, устойчивостью к атмосферным воздействиям и старению, защищает гофрированную алюминиевую оболочку от внешнего механического трения, коррозии почвы и морской воды, продлевая срок службы сверхвысоковольтного кабеля.

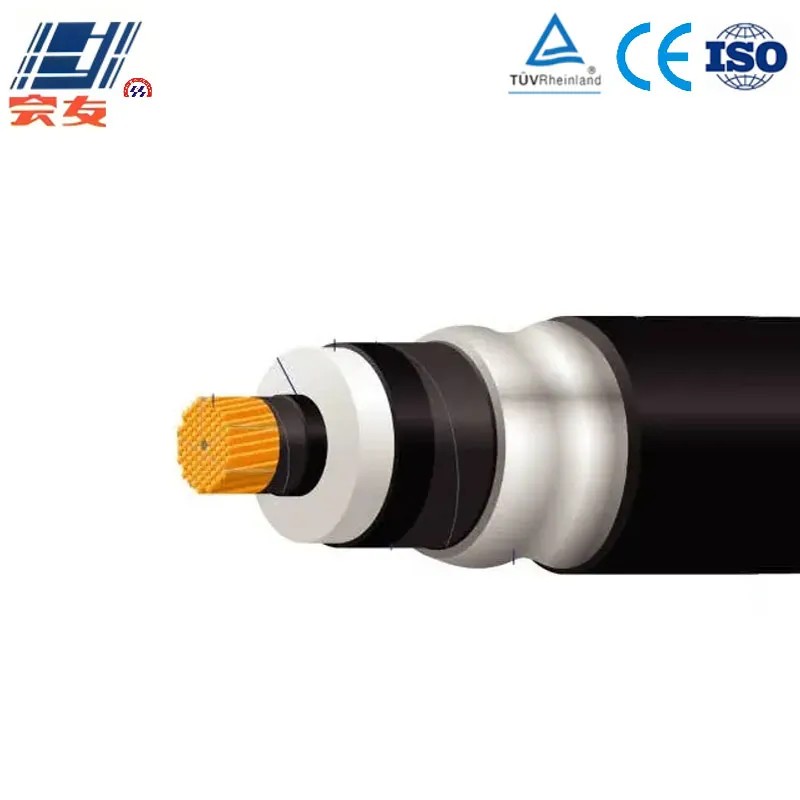

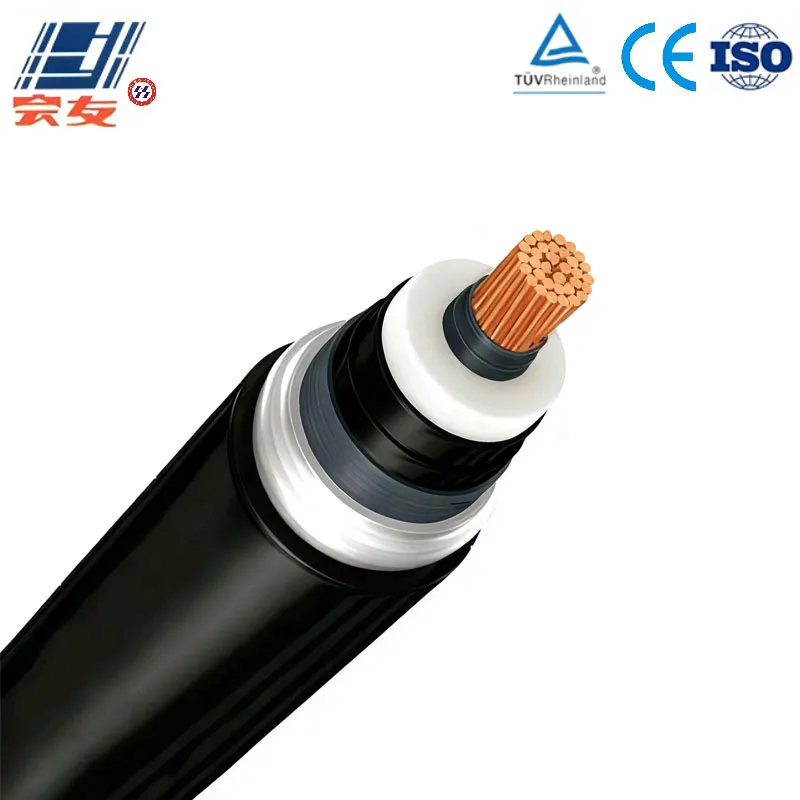

Высоковольтный силовой кабель Cu-XLPE-Al (гофрированный)-PVC (1)

Высоковольтный силовой кабель Cu-XLPE-Al (гофрированный)-PVC (2)

Высоковольтный силовой кабель Cu-XLPE-Al (гофрированный)-PVC (4)

Характеристики продукта

Электрические характеристики

1. Номинальное напряжение: 64/110 кВ, подходит для систем сверхвысоковольтной передачи и распределения переменного тока, может выдерживать максимальное испытательное напряжение переменного тока 230 кВ (1 мин), импульсное испытательное напряжение 550 кВ (пиковое значение).

2. Долговременная допустимая рабочая температура проводника: 90℃, при коротком замыкании (максимальная продолжительность 2 секунды) максимальная температура не превышает 250℃ (для сверхвысоковольтного кабеля время выдержки при коротком замыкании еще меньше, соответствует требованиям национального стандарта).

3. Очень низкие потери в диэлектрике (tanδ≤0.0008 при 90℃), сопротивление изоляции ≥10000 МОм·км, гофрированная алюминиевая оболочка оптимизирует распределение электрического поля, значительно снижая потери энергии и потери на корону при сверхвысоком напряжении.

Механические и эксплуатационные характеристики

1. Гофрированная алюминиевая оболочка обеспечивает кабелю превосходную герметичность и влагозащиту, что позволяет ему длительно эксплуатироваться в условиях высокого уровня грунтовых вод, прибрежного соляного тумана, на больших высотах (≤4000 м) и в других сложных условиях; конструкция без брони обладает хорошей гибкостью и способна выдерживать лёгкие внешние воздействия, но не подходит для условий сильных ударов или проколов (требуется использование защитной гильзы).

2. Внешняя оболочка из ПВХ устойчива к воздействию кислот, щелочей, соли и почвенных микроорганизмов, что делает её пригодной для эксплуатации в прибрежных районах, химических зонах и на больших высотах; гофрированная алюминиевая оболочка эффективно препятствует проникновению влаги, предотвращая проникновение влаги в сверхвысоковольтную изоляцию и возникновение частичных разрядов.

3. Температура окружающей среды при прокладке не должна быть ниже -20℃ (гибкая структура гофрированной алюминиевой оболочки адаптирована к прокладке при низких температурах), в холодных условиях предварительный подогрев не требуется, что обеспечивает лучшую приспособляемость к прокладке по сравнению с обычными сверхвысоковольтными бронированными кабелями.

Характеристики прокладки

1. Требования к радиусу изгиба: минимальный радиус изгиба одножильного кабеля должен быть не менее 20-кратного внешнего диаметра. Гофрированная алюминиевая оболочка с гибкой конструкцией обеспечивает кабелю лучшие изгибные характеристики по сравнению с кабелем с жесткой металлической оболочкой, что подходит для длинных прокладок с поворотами.

2. Можно прокладывать напрямую в грунте, на небольшой глубине под водой (≤10 м), в трубопроводах; не требуется дополнительная защита от влаги/экранирование. Герметичность позволяет значительно снизить затраты на последующее обслуживание высоковольтного кабеля, подходит для межрегиональных сетей и крупных электростанций для передачи и распределения электроэнергии.

Область применения

1. Энергетические системы: используется для линий электропередачи между провинциями в сверхвысоковольтных сетях, от крупных гидро- и тепловых электростанций до узловых подстанций, а также для сверхвысоковольтных распределительных сетей уровня 110 кВ в районах с большой высотой над уровнем моря или прибрежных регионах.

2. Промышленность: сверхвысоковольтные линии передачи для крупных нефтехимических и перерабатывающих комплексов, а также для объектов возобновляемой энергетики (солнечной и ветровой), удовлетворяющие потребности в передаче электроэнергии на большие расстояния и с высокой мощностью.

3. Городская инфраструктура: сверхвысоковольтные подземные городские коммунальные коридоры, системы электроснабжения прибрежных портов, адаптированные к сценариям распределения сверхвысоковольтной энергии с высокими требованиями к герметичности, влагоустойчивости и электрической безопасности.

Площадь сечения (мм²)	Токовая нагрузка в воздухе (А)	Токопроводимость в грунте (A)
1×240	680	730
1×300	760	820
1×400	880	940
1×500	990	1060
1×630	1120	1200
1×800	1280	1370
1×1000	1450	1550
1×1200	1600	1710
1×1400	1750	1880
1×1600	1900	2040
