Инструкция по эксплуатации головочной машины

1.Распаковка: вскройте упаковку гидравлической станции, удалите все упаковочные материалы, очистите поверхность гидравлической станции от пыли и загрязнений.

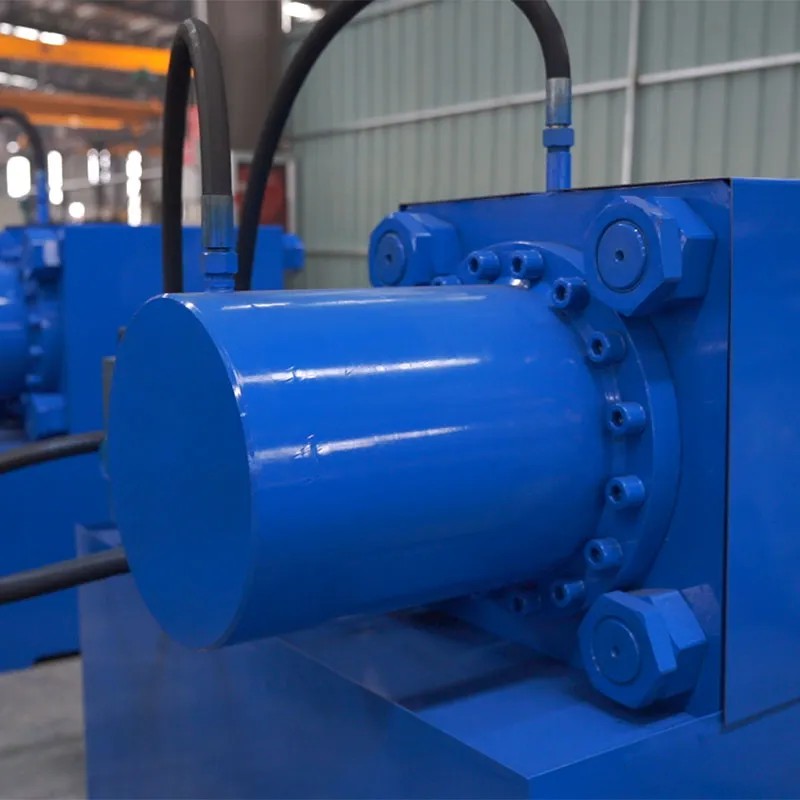

2.Монтаж гидравлической системы: закрепите гидравлическую станцию на раме или фундаменте, обеспечив её устойчивое положение; подключите трубопроводы и все электрические соединения между гидравлической станцией и гидравлическим цилиндром в соответствии со схемой. Внутренний диаметр внешних гидравлических шлангов должен превышать условный проход всех клапанов. Напряжение электромагнитного клапана: DC24V, напряжение двигателя: AC380V трёхфазный, 11 кВт.

3.Заправка гидравлического масла: в системе используется противоизносное гидравлическое масло марки 32 или 46. Масло должно сохраняться в чистоте. При заправке следите за уровнем масла по указателю уровня, одновременно проверяя герметичность бака и трубопроводов. При первой заправке масло должно заполнить всю шкалу указателя уровня. Внимание: необходимо использовать чистое гидравлическое масло для обеспечения нормальной работы системы. Рекомендуется заправлять масло через фильтровальную тележку.

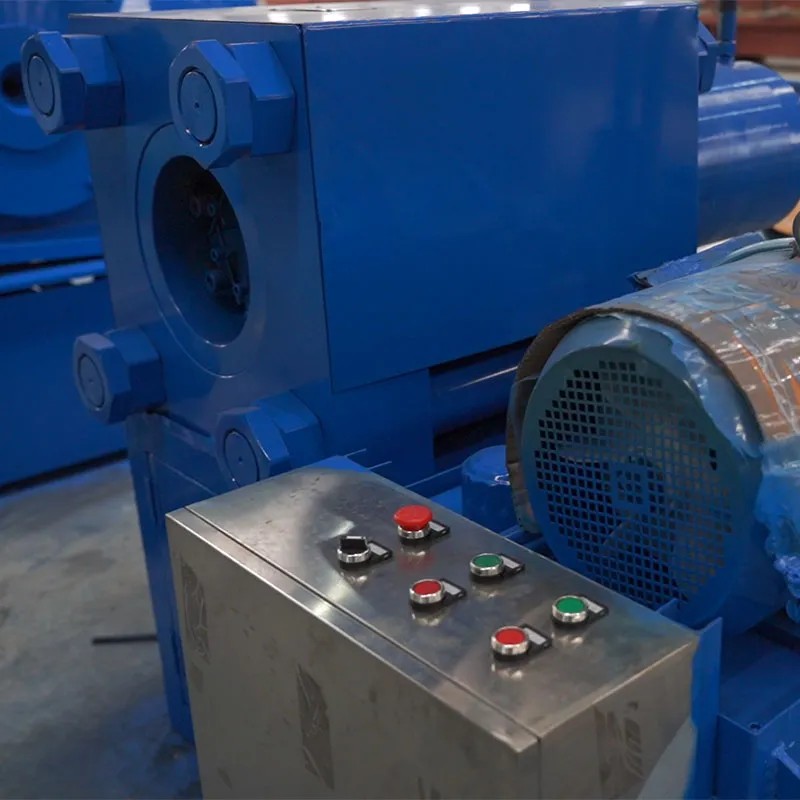

4.Запуск основного оборудования в ручном режиме: перед запуском гидравлической системы повторно проверьте надёжность соединения всех трубопроводов, отрегулирован ли предохранительный клапан (или разгрузочный предохранительный клапан) на минимальное давление, заполнен ли корпус насоса чистым гидравлическим маслом согласно Приложению 3 (при первом запуске необходимо заполнить насос маслом), отрегулировано ли давление на регулируемом поршневом насосе на минимальное значение. Кратковременно включите электродвигатель гидравлического насоса и проверьте правильность направления вращения двигателя (правильное направление — по часовой стрелке). При неправильном направлении вращения измените подключение электродвигателя для обеспечения правильного вращения. Кратковременно включите электродвигатель 3-5 раз для обеспечения полного всасывания масла насосом, затем запустите двигатель в нормальном режиме (во избежание работы насоса вхолостую при первом запуске рекомендуется после запуска насоса не создавать давление и дать насосу поработать без нагрузки 10-30 минут; в дальнейшем, при наличии масла в баке, это не требуется).

5.Запуск основного оборудования в автоматическом режиме: при нажатии педали происходит движение головки вперёд (зажатие), при отпускании педали — движение головки назад (разжатие).

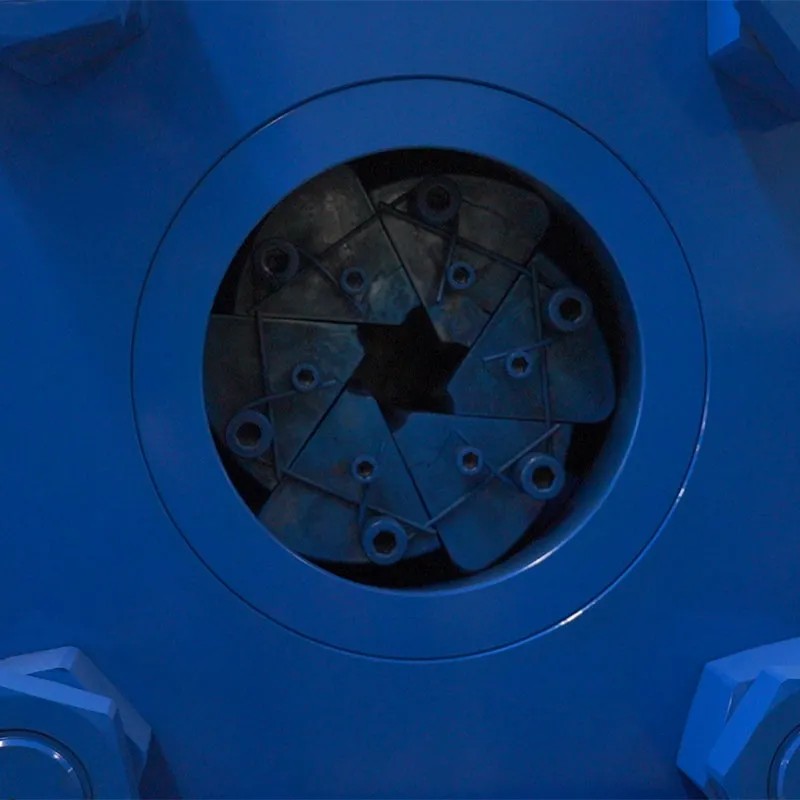

6.Замена оснастки: при замене оснастки необходимо переключиться в ручной режим. Нажмите «движение головки вперёд» до упора и открутите винты оснастки. При установке или извлечении оснастки нажмите «движение головки назад». Извлекать или устанавливать оснастку можно только после полного возврата головки в заднее положение.
