ХХГН-12 ящичного типа фиксированное распределительное устройство переменного тока металлическое закрытое

₽71,545.9
1+ товар
₽238,486.5
1 товар

Получение последних цен

Параметры продукта

сделанный на заказ:

Доступно
Послепродажное обслуживание:

Онлайн-сервисы

Подробнее Связаться с магазином

ООО Чэнду Фанье Электрик

1-й этаж, корпус 1, д. 115, ул. Сингуансилу, Район технико-экономического развития (р-н Лунцюаньи), г. Чэнду, пров. Сычуань

Описание продукта

Информация о компании

Основная информация

номинальное напряжение

12 кВ

Номинальная частота

50 Гц

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Обзор

Ячеистое стационарное металлическое закрытое распределительное устройство HXGN-12 (далее именуемое кольцевым шкафом) представляет собой комплектное электрическое устройство высокого напряжения переменного тока с номинальным напряжением 12 кВ и номинальной частотой 50 Гц, в основном используемое в трехфазных кольцевых сетях переменного тока, терминальных распределительных сетях и электрооборудовании промышленного назначения, выполняет функции приема и распределения электроэнергии, также применимо для встраивания в высоковольтные системы.

Условия эксплуатации

· Используется полногрупповая конструкция устройства, легкая и изящная, позволяет произвольную комбинированную установку, удобна для неограниченного расширения и удлинения.
· Может комплектоваться нагрузочным выключателем с газовым дутьем типа FKN12-12, комбинированными аппаратами, также может комплектоваться вакуумным нагрузочным выключателем типа FZN25-12, комбинированными аппаратами, причем монтажные размеры полностью идентичны. Малые габариты, не требующее технического обслуживания, трехполюсная связанная конструкция, и обладает функцией дистанционного управления.
· Возможны ручное и электрическое управление, и обладает функцией дистанционного управления.
· Оснащено совершенными и надежными механическими связями и блокировочными устройствами, полностью достигает функций "пяти видов защит".
· Нагрузочный выключатель использует связанную защитную изолирующую шторку, закрывающую токоведущие контакты, обеспечивая безопасность персонала.
· На лицевой панели установлено смотровое окно, позволяющее четко наблюдать за рабочим состоянием компонентов внутри шкафа.
· Соответствует стандартам GB3906, GB11022 и другим.

Технические параметры

Наименование		Единица	FKN12-12	FKN12-12
Номинальное напряжение		кВ	12
Выдерживаемое напряжение промышленной частоты (1 мин)		кВ	полюс-земля и полюс-полюс 42, изоляционный промежуток 48
Импульсное напряжение молнии (пиковое)		кВ	полюс-земля и полюс-полюс 75, изоляционный промежуток 85
Номинальная частота		Гц	50
Номинальный ток главной шины		А	630
Номинальный ток		А	630
Выключатель нагрузки	Электрический срок службы при номинальном токе	цикл	не менее 100
	Мощность отключения ненагруженного трансформатора	кВА	1250、1600
	Номинальный ток термической стойкости	кА/с	20/4, заземляющий выключатель 20/2
	Номинальный ток динамической стойкости (пиковый)	кА	50
Наименование		Единица	FKN12-12	FKN12-12
Выключатель нагрузки	Номинальный ток включения при коротком замыкании (пиковый)	кА	50
Комбинированный аппарат	Номинальный ток предохранителя	А	100
	Номинальный переходный ток	А	2000
	Номинальный ток отключения короткого замыкания	кА	31.5
	Модель применяемого предохранителя		SLAJ-12(XRNT-12)
Механический срок службы		цикл	3000	10000
Выдерживаемое напряжение промышленной частоты (1 мин) вспомогательной цепи		кВ	2
Рабочее напряжение электропривода		В	Переменный/постоянный ток 220, 110
Степень защиты			IP4X
Габаритные размеры (Ш×Г×В)		мм	700(900)×900×2000(2200)

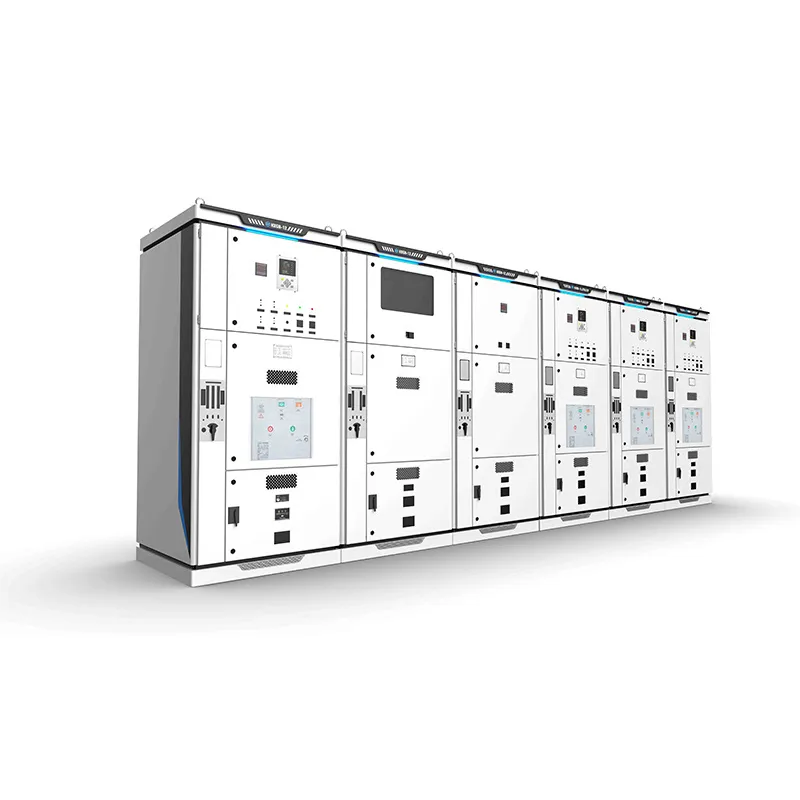

ХХГН-12 ящичного типа фиксированное распределительное устройство переменного тока металлическое закрытое (3)

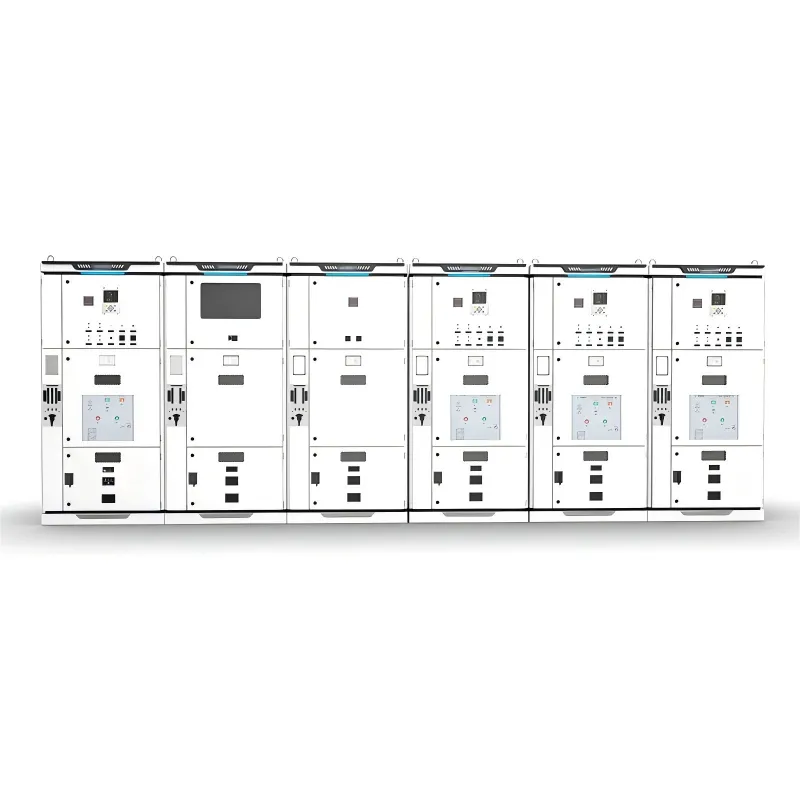

ХХГН-12 ящичного типа фиксированное распределительное устройство переменного тока металлическое закрытое (2)

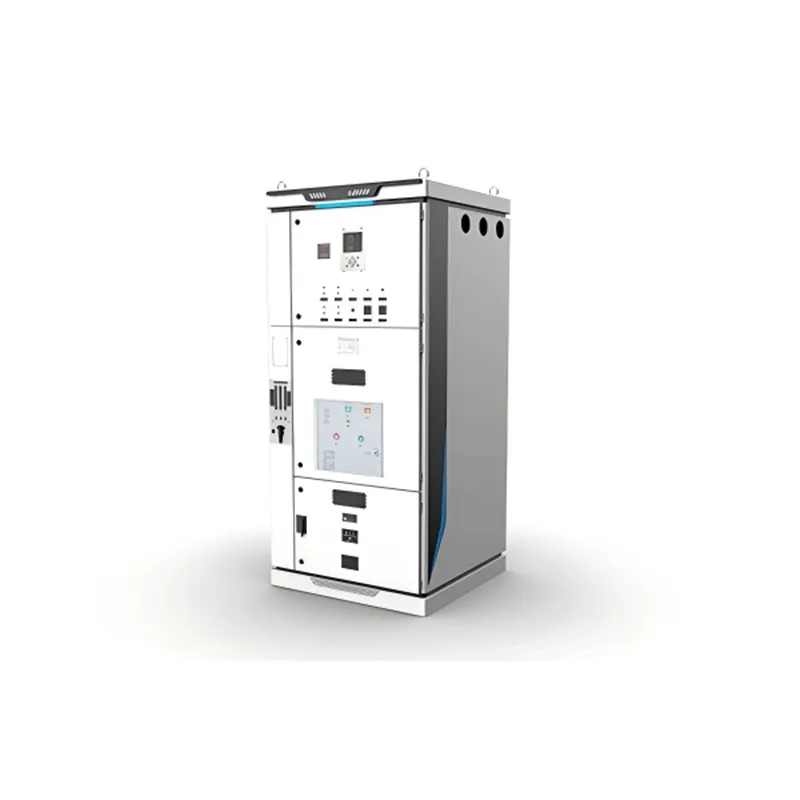

ХХГН-12 ящичного типа фиксированное распределительное устройство переменного тока металлическое закрытое (1)

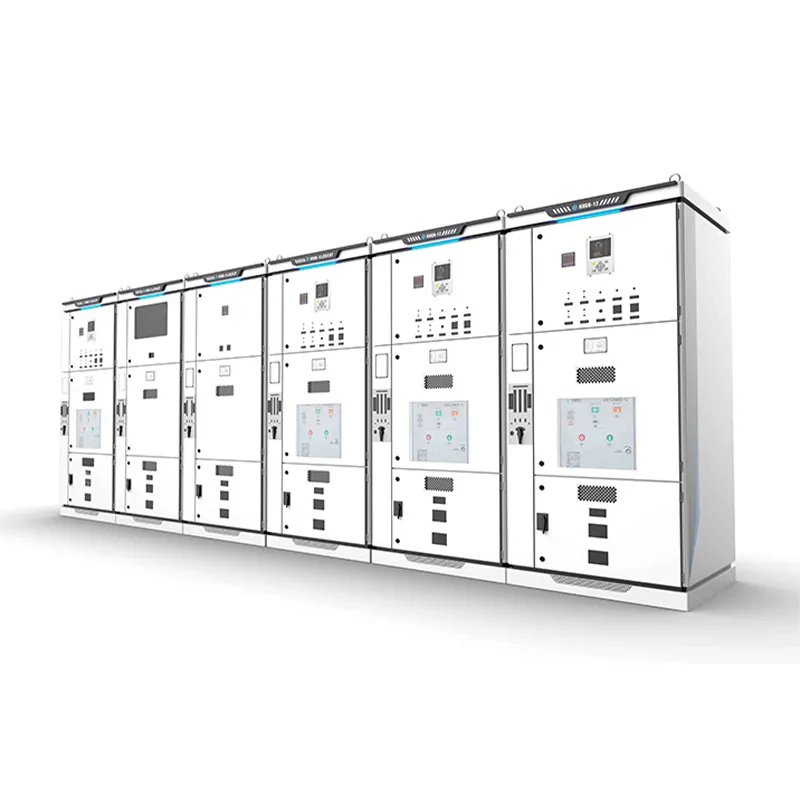

ХХГН-12 ящичного типа фиксированное распределительное устройство переменного тока металлическое закрытое (6)

ХХГН-12 ящичного типа фиксированное распределительное устройство переменного тока металлическое закрытое (4)

ХХГН-12 ящичного типа фиксированное распределительное устройство переменного тока металлическое закрытое (5)
