Знакомство с продуктом

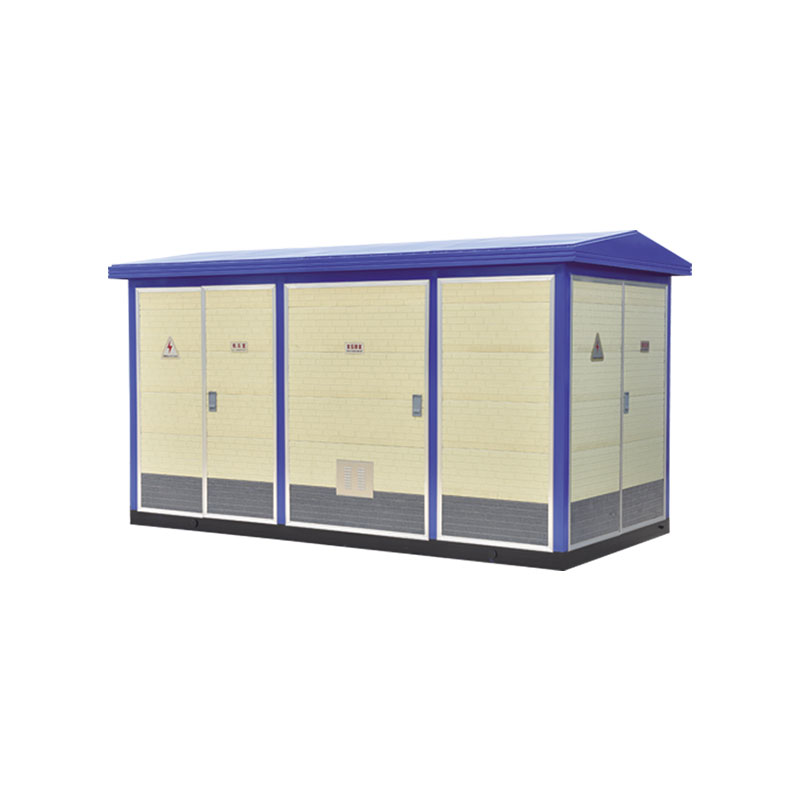

Сборная подстанция типа YB-12 представляет собой комплексное распределительное устройство «три в одном», включающее в себя приемную часть высокого напряжения, распределительный трансформатор и распределительную часть низкого напряжения.

Эта серия продуктов особенно подходит для высотных зданий, жилых домов, промышленных и горнодобывающих предприятий, общественных мест, муниципальных дорог и т. д. Его также можно использовать в качестве источника питания на строительных площадках. Он используется для распределения электроэнергии и мощности освещения в системах распределения электроэнергии переменного тока частотой 50 Гц и номинальным напряжением 6 ~ 10/0,4 кВ.

Структурные характеристики

Корпус разработан с учетом передовых зарубежных технологий и в соответствии с реальными условиями. Он обладает такими преимуществами, как твердость, теплоизоляция и вентиляция, хорошая производительность, пыленепроницаемость, защита от мелких животных, влагостойкость, красивый внешний вид и простота обслуживания. Существует множество вариантов материалов корпуса. Такие как: пластины из алюминиевого сплава, стальные пластины, композитные пластины, пластины из нержавеющей стали, неметаллические материалы (стеклофиброцемент) и т. д.

На стороне высокого напряжения обычно используется переключатель соответствия или вакуумный выключатель, и он имеет полный набор функций защиты от неправильной работы. Устройство может выбрать: основной блок с кольцом шестифторида серы XGN15A-12, HXGN□-12, Трансформаторы могут быть погружными, сухими и т.п.

Подстанция обладает отличными защитными характеристиками, простотой в эксплуатации, возможностью измерения высокого и низкого напряжения и может быть оснащена автоматическим устройством компенсации реактивной мощности в соответствии с требованиями пользователя.

Верхняя крышка коробки выполнена в виде двухслойной конструкции, промежуточный слой заполнен пенопластом, обладающим хорошим теплоизоляционным эффектом. Помещения высокого и низкого напряжения спроектированы с независимыми крышами внутри, а трансформаторное помещение оборудовано защитой от конденсации и автоматическим контролем температуры, а также устройствами обогрева и охлаждения.

В боксе предусмотрена естественная вентиляция, также может быть установлено оборудование принудительной вентиляции. На внешней стороне дверных полотен и боковых панелях, соответствующих ставням, установлены пылезащитные устройства.
