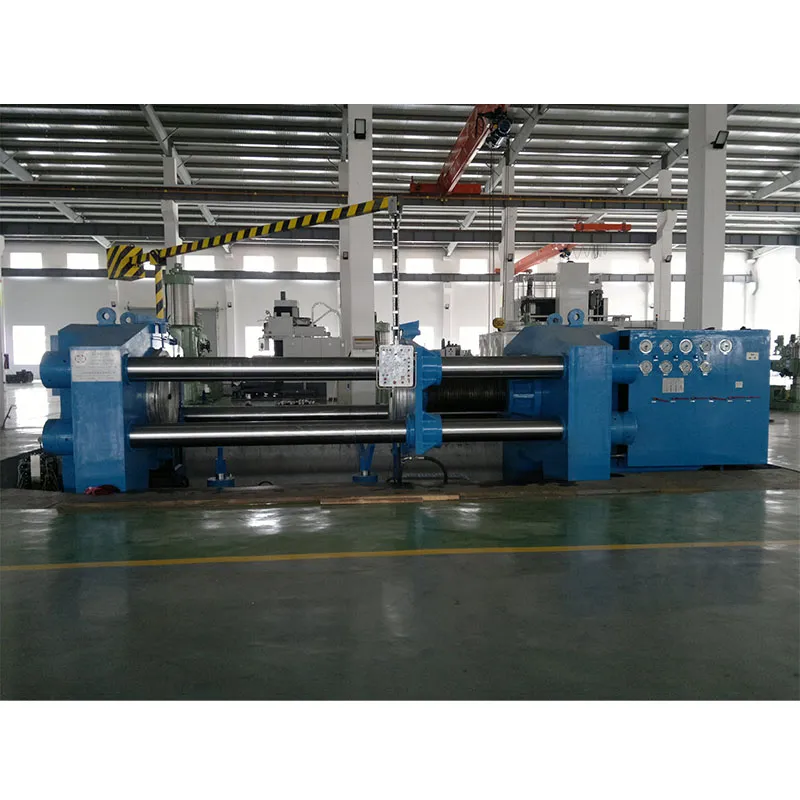

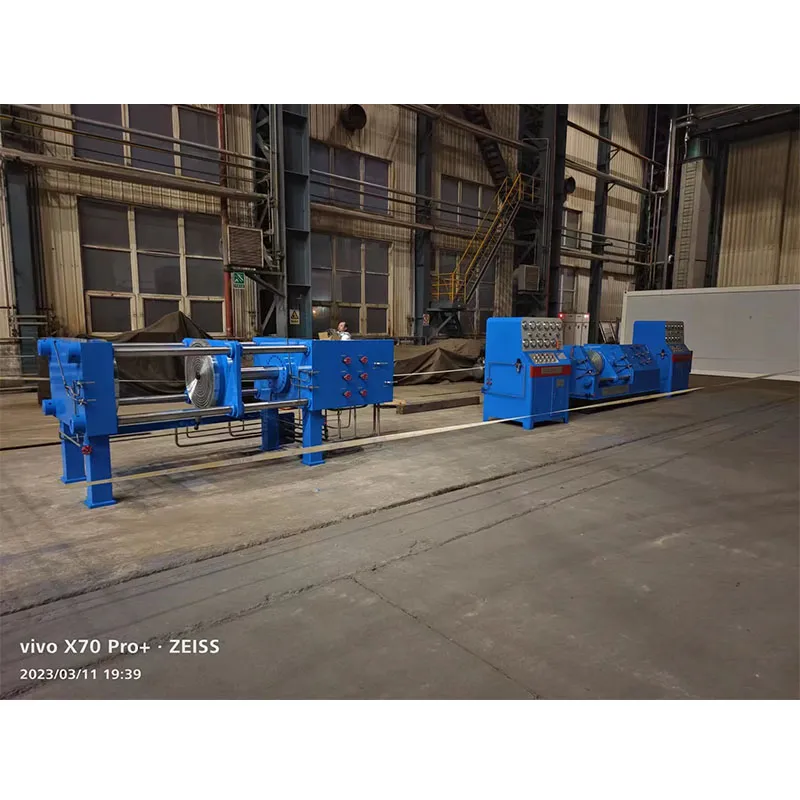

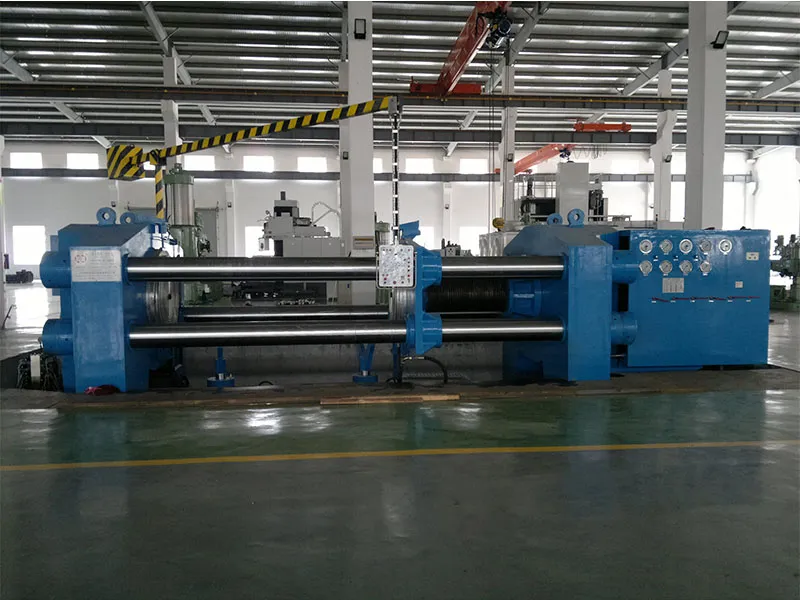

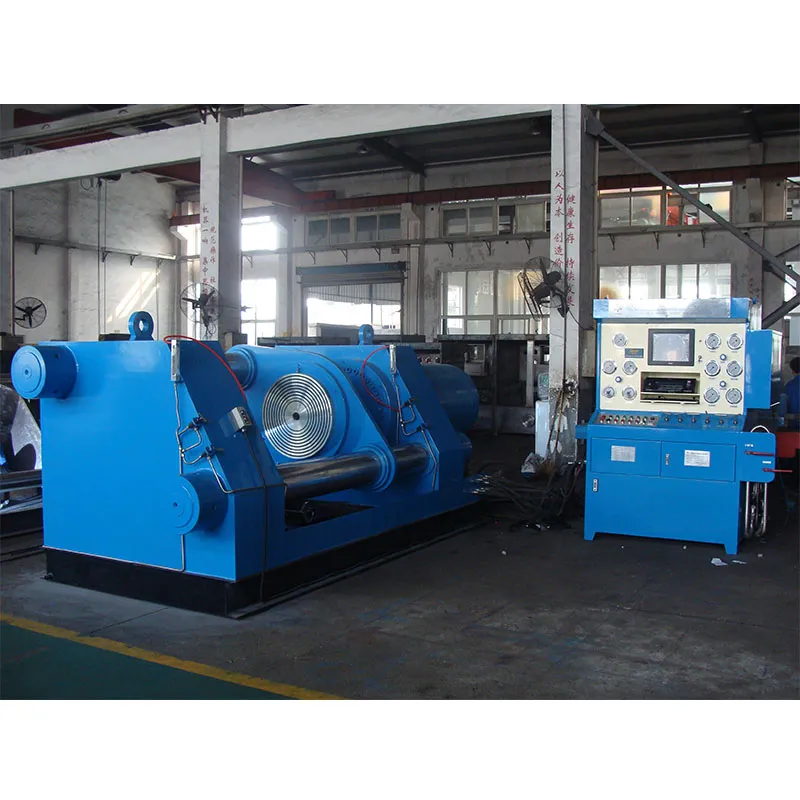

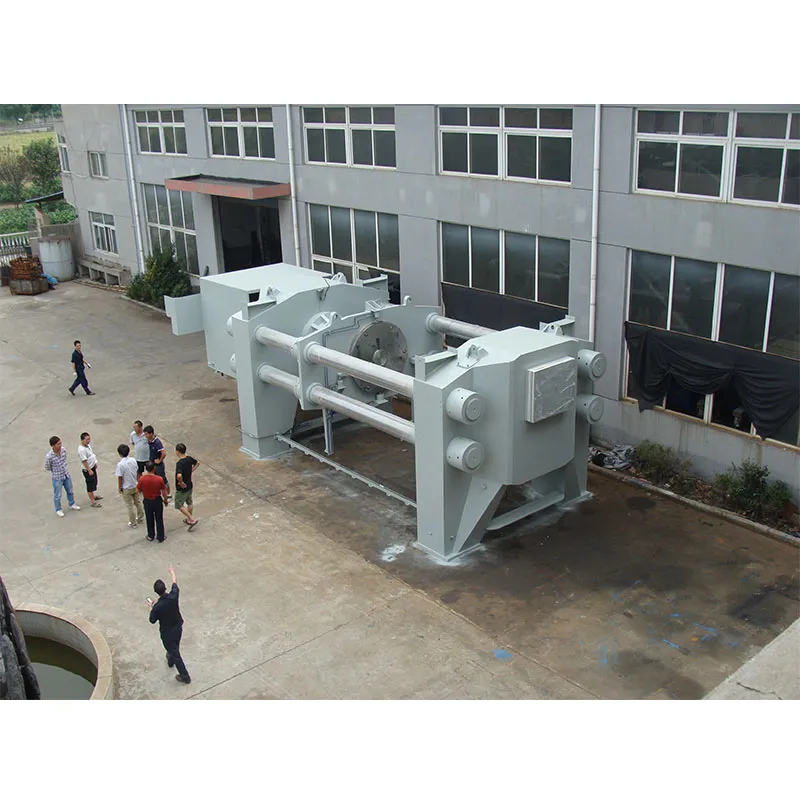

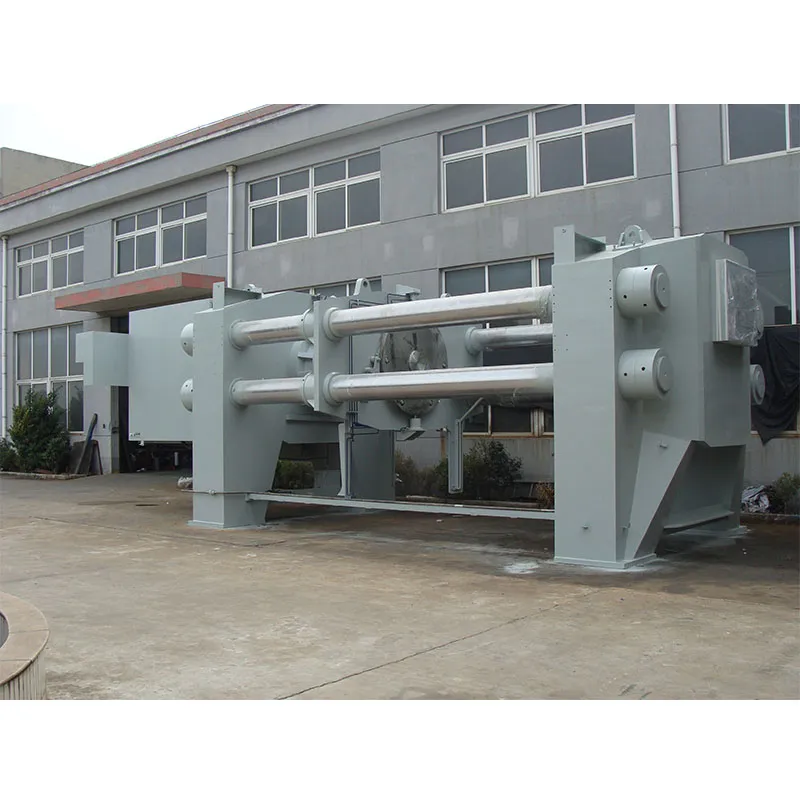

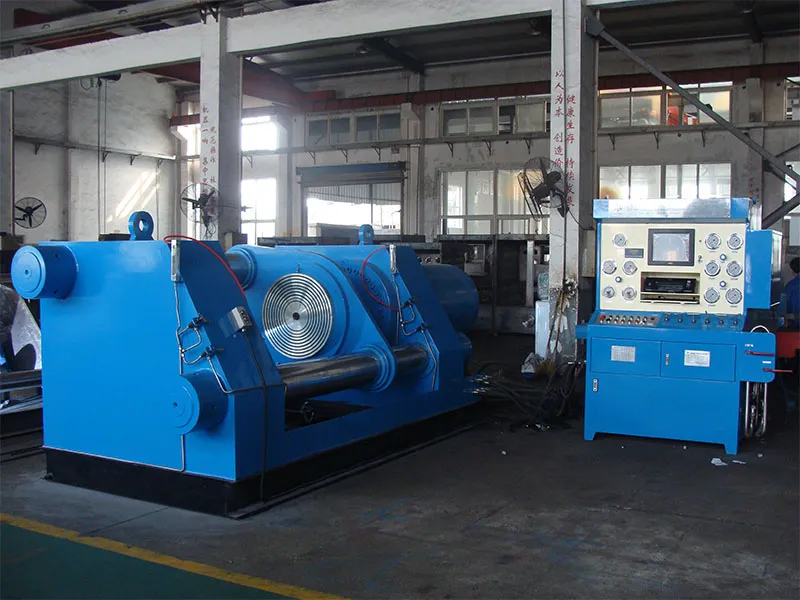

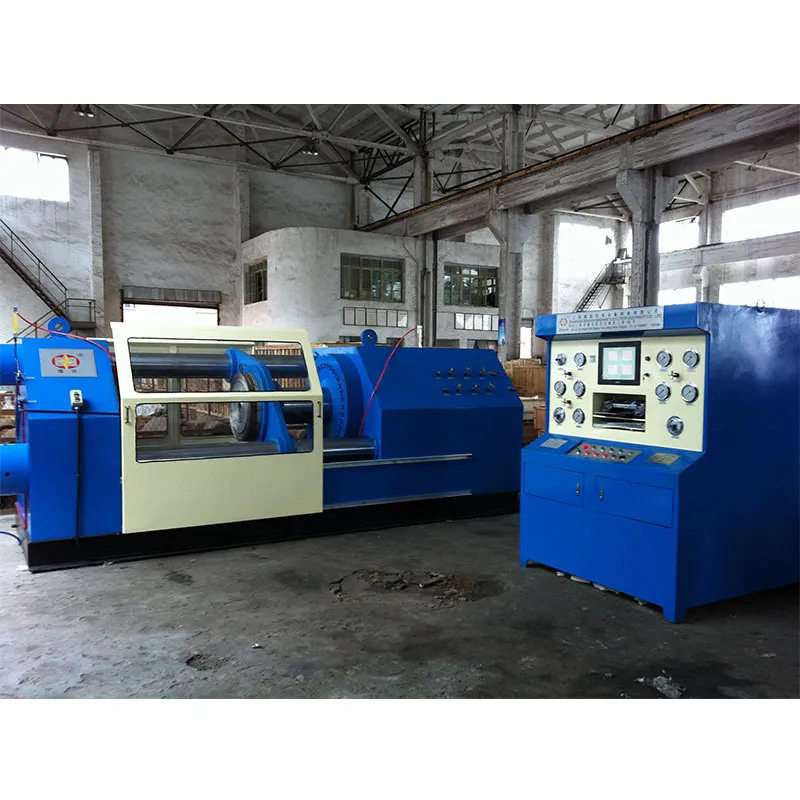

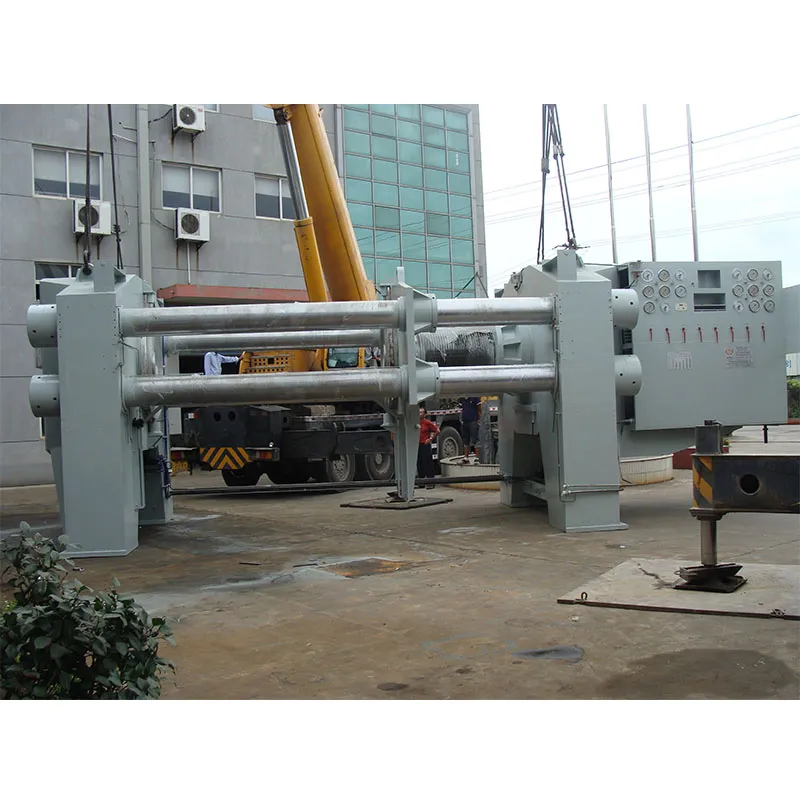

YFB-DY-800 Испытательный стенд для клапанов горизонтального типа с упорным гидроцилиндром

Параметры продукта

Индивидуальная настройка:

Доступно
Послепродажное обслуживание:

Онлайн
Гарантия:

1 год

Подробнее Связаться с магазином

АО Шанхай Цзэнсинь Электромеханические Технологии

165, ул. Хэнфэй, пос. Вайган, р-н Цзядин, Шанхай, Китай

Описание продукта

Информация о компании

Основная информация

Номинальное давление масляного насоса МПа Давление масляного насоса

6.3

Высокое давление (бустер) МПа

≤31.5

Диапазон регулирования давления в системе МПа

≤6.3

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Технические характеристики и особенности

◆ Гидравлический испытательный стенд для клапанов упорного типа подходит для испытаний клапанов различных типов соединений; рекомендуется комплектация «сервосистемой управления»;
◆ Испытательной средой является вода или газ (источник сжатого газа 6 бар предоставляется заказчиком, испытательная среда - вода используется повторно), переключение осуществляется через трубопроводный запорный клапан;
◆ Оборудование стандартно комплектуется автоматической системой управления наполнением водой низкого давления, наполнением водой высокого давления и отсчетом времени выдержки давления;
◆ Оборудование стандартно комплектуется системой автоматической разгрузки гидравлики; в режиме ожидания система автоматически разгружается, при использовании система автоматически возвращается в рабочее состояние, что эффективно снижает температуру масла, продлевает срок службы оборудования, экономит энергию и снижает потребление;
◆ Гидравлический прижим имеет безопасную блокировку с разгрузкой водяного давления;
◆ Заказчик может выбрать следующие дополнительные функции и конфигурации: система мониторинга с сенсорным экраном; сервосистема управления; система с подкачивающим цилиндром.

Основные технические параметры и характеристики

Спецификация модели		YFB-D※ /※100	YFB-D※ /※200	YFB-D※ /※300	YFB-D※ /※400	YFB-D※ /※500	YFB-D※ /※600	YFB-D※ /※800	YFB-D※ /※1000	YFB-D※ /※1400	YFB-D※ /※1600
Диаметр и диапазон давления	Номинальный диаметр DN /мм	15-100	50-200	80-300	150-400	250-500	300-600	400-800	9006	9000	1600
Диаметр и диапазон давления	Номинальное давление	50-250C	50-2500	50-250(	50-2500	50-2500	50-1500	150-1500	50-1500	50-1500	150-1500
Диапазон длины структуры	Минимальная длина конструкции мм	108	178	203	267	330	356	406	508	(2)	(2)
Диапазон длины структуры	Максимальная длина конструкции мм	578	794	991	991	1092	1232	1651	(2)	(2)	(2)
Диапазон расстояний между жалюзи	Минимальное расстояние мм	90	160	180	245	300	325	375	475	(2)	(2)
Диапазон расстояний между жалюзи	Максимальное расстояние мм	650	900	1100	1100	1220	1370	1800	(2)	(2)	(2)
гидравлическая система	Номинальное давление масляного насоса МПа Давление масляного насоса	6.3
	Вытеснение мл /р	6.3	16	25	25	40	40	63	63	80	80
	Высокое давление (бустер) МПа	≤31.5
	Диапазон регулирования давления в системе МПа	≤6.3
источник питания	Напряжение В/частота Гц	380/50
электрическое оборудование	Мощность кВт/полюс P	1.5/4	2.216	3/6	3/6	5.5/6	5.5/6	7.5/6	7.5/6	11/6	11/6
Общий размер	Длина м м ( L )	2500	3200	3500	3500	4200	4700	5100	5800	10600	11000
	Ширина м м ( W )	900	2100	2200	2300	2700	3100	3500	3900	6100	6300
	Высота м м ( H )	1650	1800	1800	1800	1800	1800	1800	1800	3000	3000
Вес	кг	2500	3000	3200	5500	6900	7500	8500	45000	110000	125000

Примечание:

1.Конкретный диапазон условных проходов (DN) и давлений (PN) указан в подробном описании каждой модели испытательного стенда.

2.Конструкция разрабатывается согласно размерам, предоставленным заказчиком.

3.Фактические параметры определяются окончательным проектом изделия.

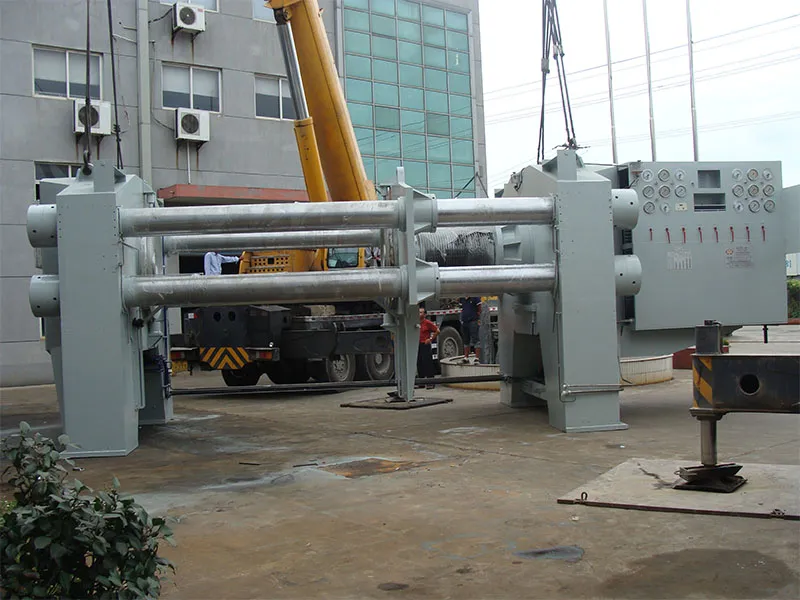

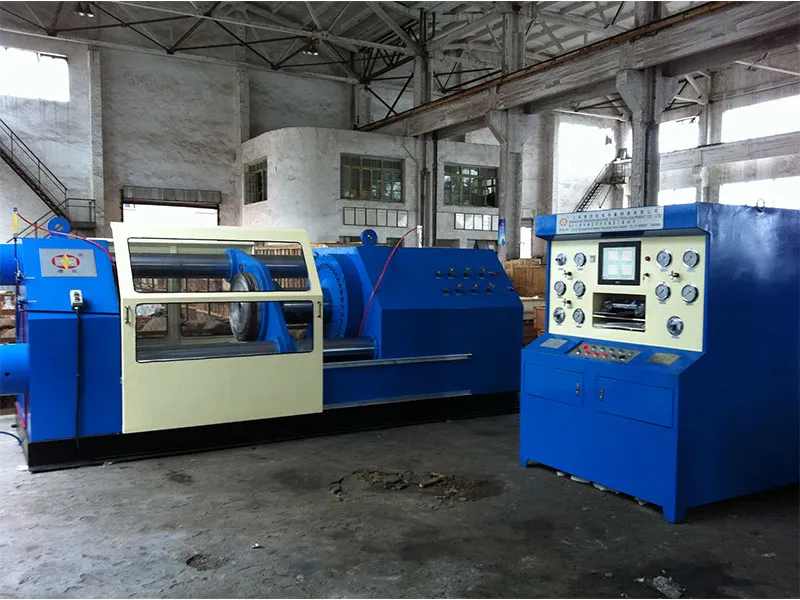

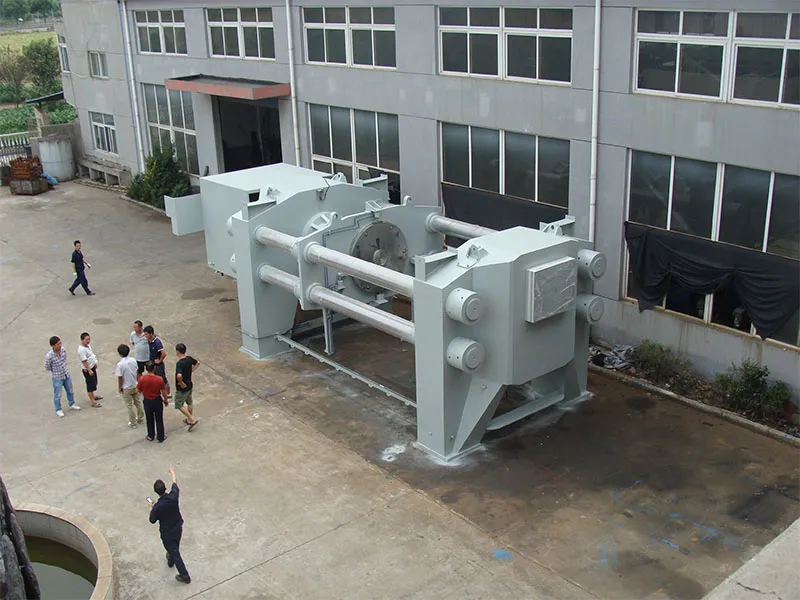

YFB-DY-800 Испытательный стенд для клапанов горизонтального типа с упорным гидроцилиндром11 (1)

YFB-DY-800 Испытательный стенд для клапанов горизонтального типа с упорным гидроцилиндром11 (4)

YFB-DY-800 Испытательный стенд для клапанов горизонтального типа с упорным гидроцилиндром11 (7)

YFB-DY-800 Испытательный стенд для клапанов горизонтального типа с упорным гидроцилиндром11 (5)

YFB-DY-800 Испытательный стенд для клапанов горизонтального типа с упорным гидроцилиндром11 (8)

YFB-DY-800 Испытательный стенд для клапанов горизонтального типа с упорным гидроцилиндром11 (6)
