Технические характеристики и особенности:

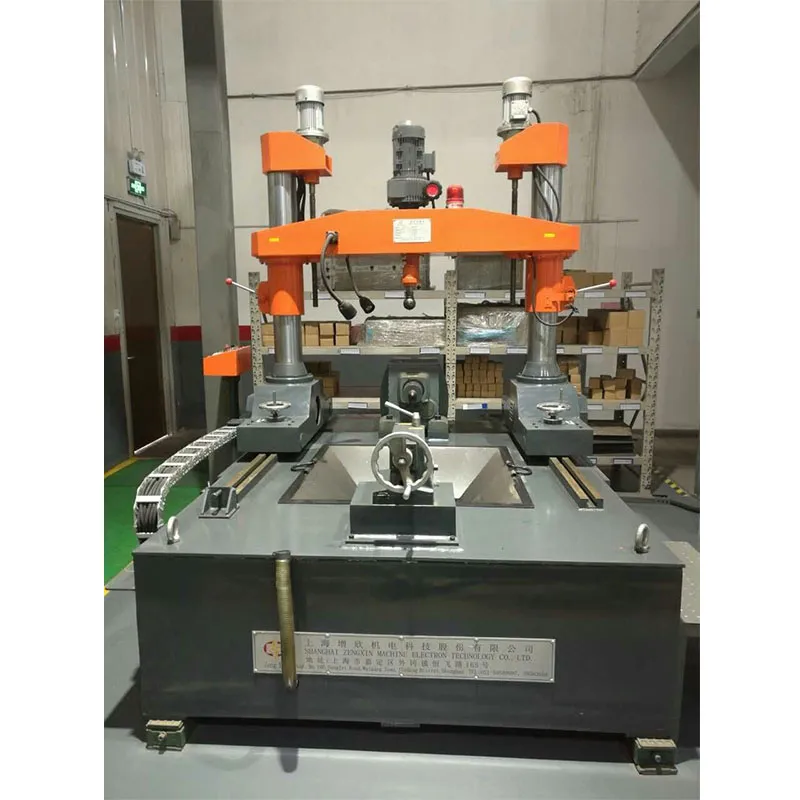

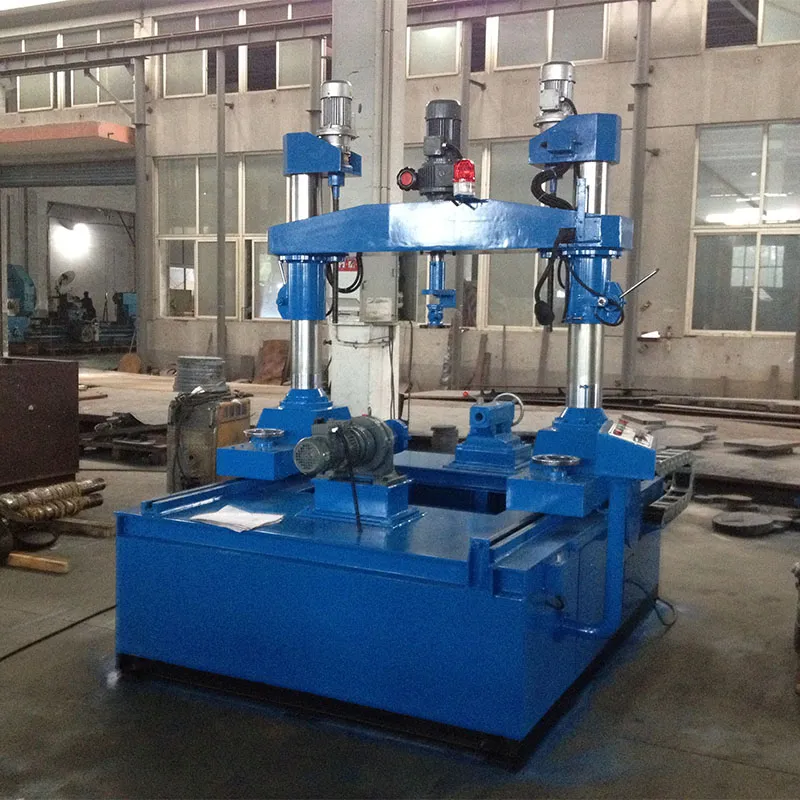

Назначение: Станок предназначен для притирки наружной сферической поверхности шаров (пробок).

Функция спаривания: После завершения обработки сферической поверхности шара возможно проведение совместной притирки (спаривания) седла с шаром для обеспечения герметичности.

Система фиксации и вращения: Шар закрепляется на оправке (валу), которая центрируется и удерживается в центрах (передней и задней бабок). Вращение шара осуществляется вокруг горизонтальной оси с возможностью бесступенчатой регулировки скорости.

Движение инструмента: Притирочный диск располагается сверху над шаром и вращается вокруг вертикальной оси по эксцентриковой траектории (движение, аналогичное вращению обруча «хула-хуп»). Величина эксцентриситета регулируется, скорость вращения также имеет бесступенчатую регулировку.

Компенсация погрешностей: Соединение притирочного диска с главным шпинделем выполнено через гибкую (плавающую) связь. Это позволяет компенсировать погрешности зажима детали или иные технологические отклонения.

Автоматизация цикла: Время притирки для каждой рабочей станции можно запрограммировать индивидуально. По истечении заданного времени происходит автоматическая остановка, сопровождаемая звуковой и световой сигнализацией.

Эргономика: Оборудование отличается простотой управления, низкой трудоемкостью для оператора и высокой производительностью.

Универсальность: Многопозиционная конструкция станка (с разбивкой по типоразмерам) позволяет адаптировать оборудование для обработки широкого диапазона диаметров шаров.

Опции: По желанию заказчика доступна дополнительная конфигурация: многопозиционное исполнение (Multi-station).

Основные технические параметры и спецификации:

Примечания:

Конкретные диапазоны условных диаметров (DN) и давлений (PN) см. в подробных спецификациях для каждой модели испытательного стенда.

Размеры оборудования могут быть скорректированы в процессе проектирования; окончательными считаются размеры готового изделия.
