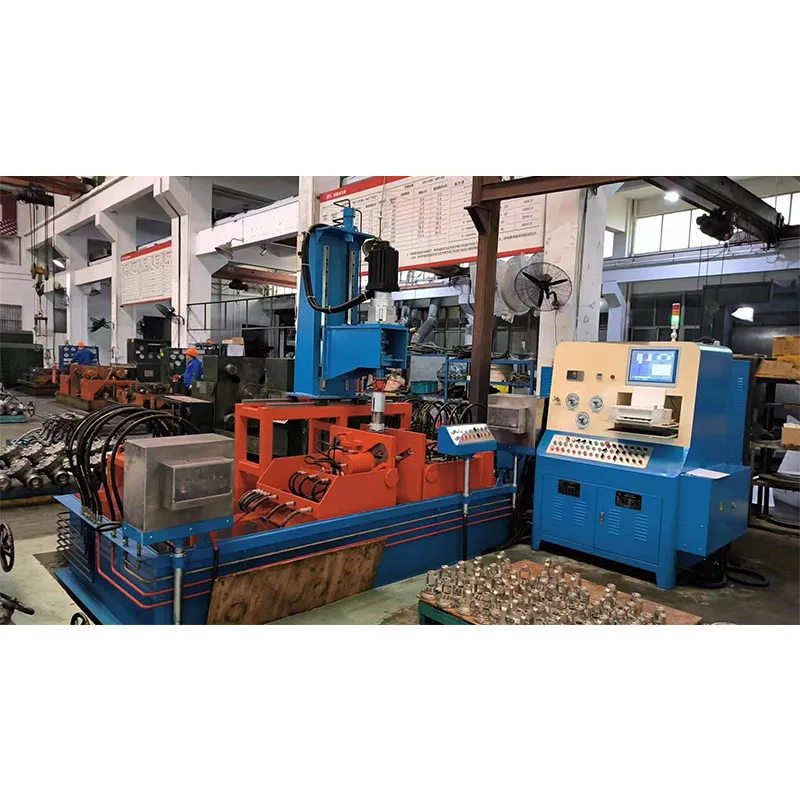

YFB-QSBY-300 Испытательный стенд для клапанов погружного обжимного типа

Параметры продукта

  • Индивидуальная настройка:

    Доступно

  • Послепродажное обслуживание:

    Онлайн

  • Гарантия:

    1 год

Подробнее Связаться с магазином
АО Шанхай Цзэнсинь Электромеханические Технологии
165, ул. Хэнфэй, пос. Вайган, р-н Цзядин, Шанхай, Китай
Описание продукта
Информация о компании
Основная информация
Номинальное давление масляного насоса МПа Давление масляного насоса
6.3
Высокое давление (бустер) МПа
≤31.5
Диапазон регулирования давления в системе МПа
≤6.3
Упаковка и доставка
Транспортная Упаковка
стандартная транспортная упаковка
Происхождение
China
Описание продукта

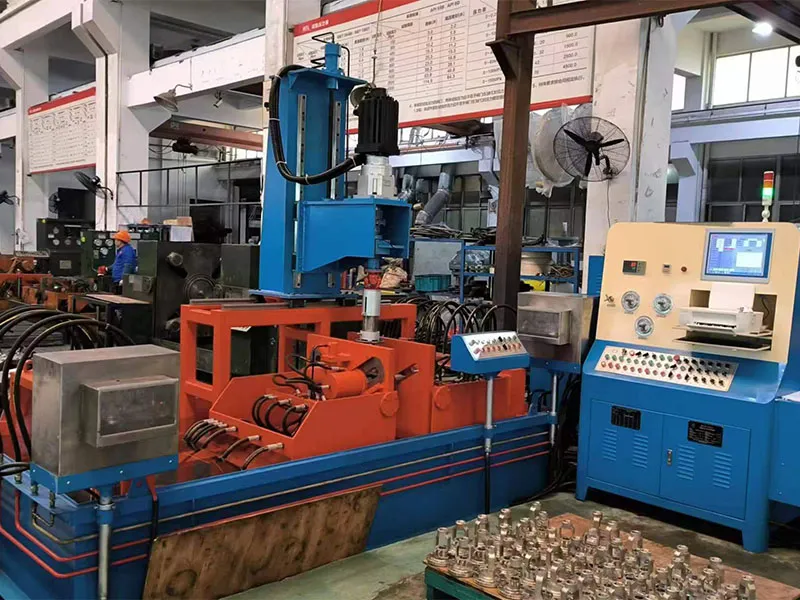

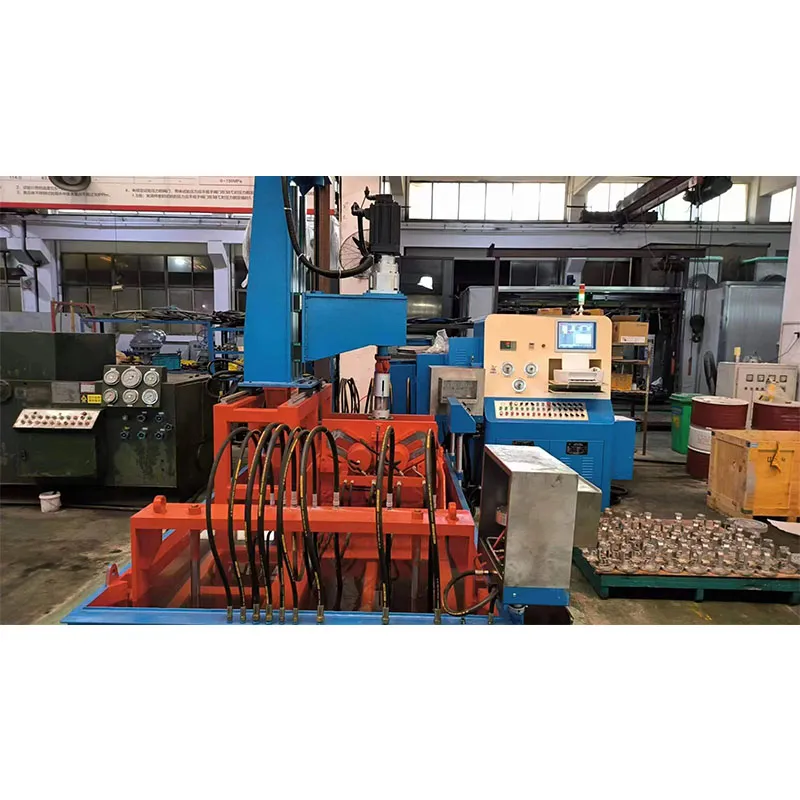

Описание погружного испытательного стенда для клапанов

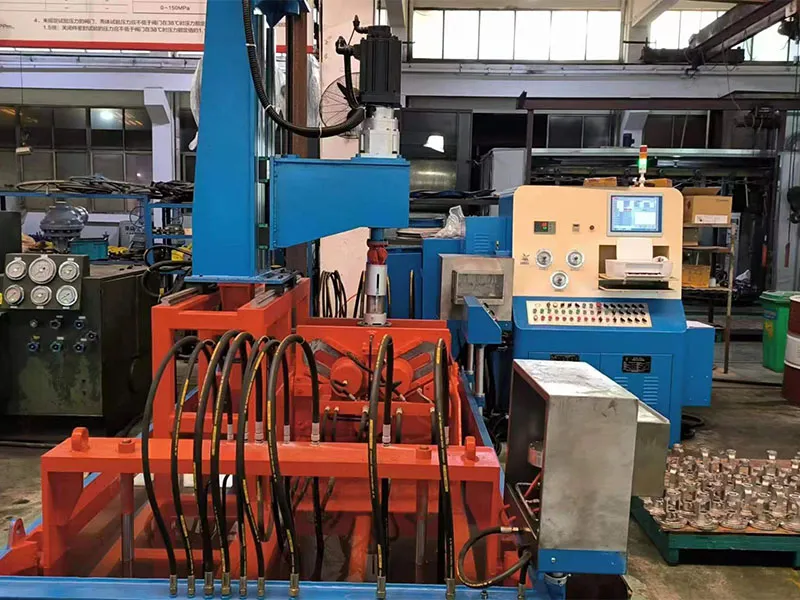

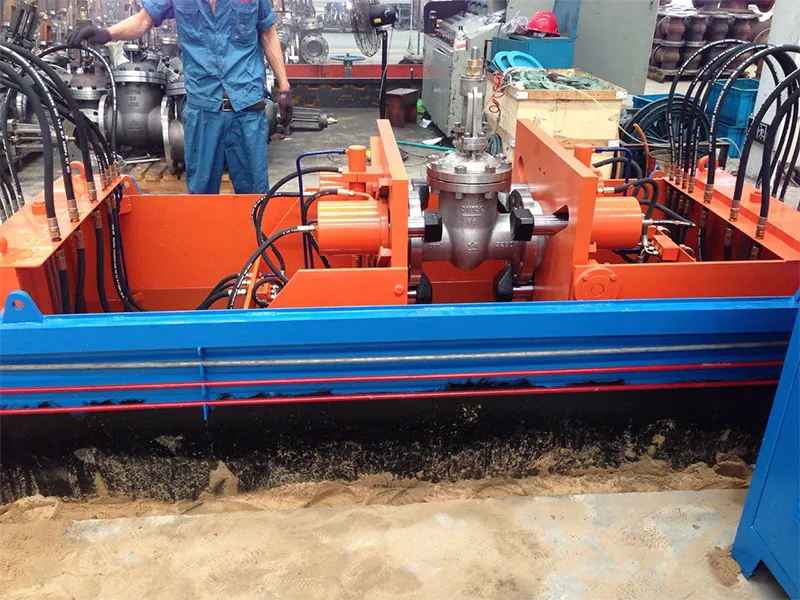

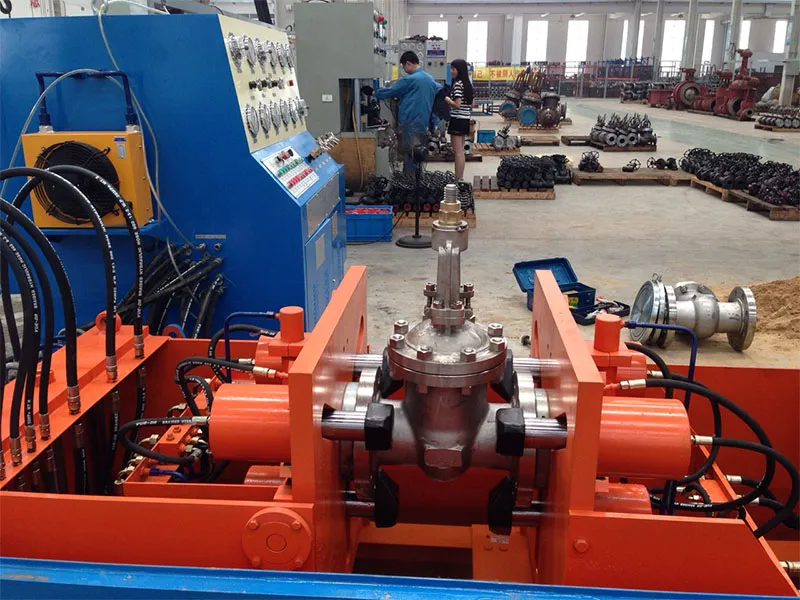

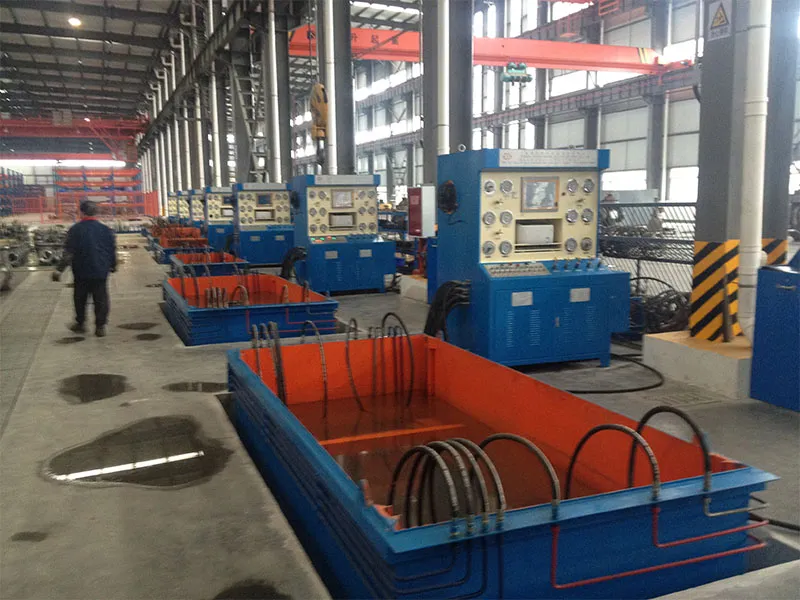

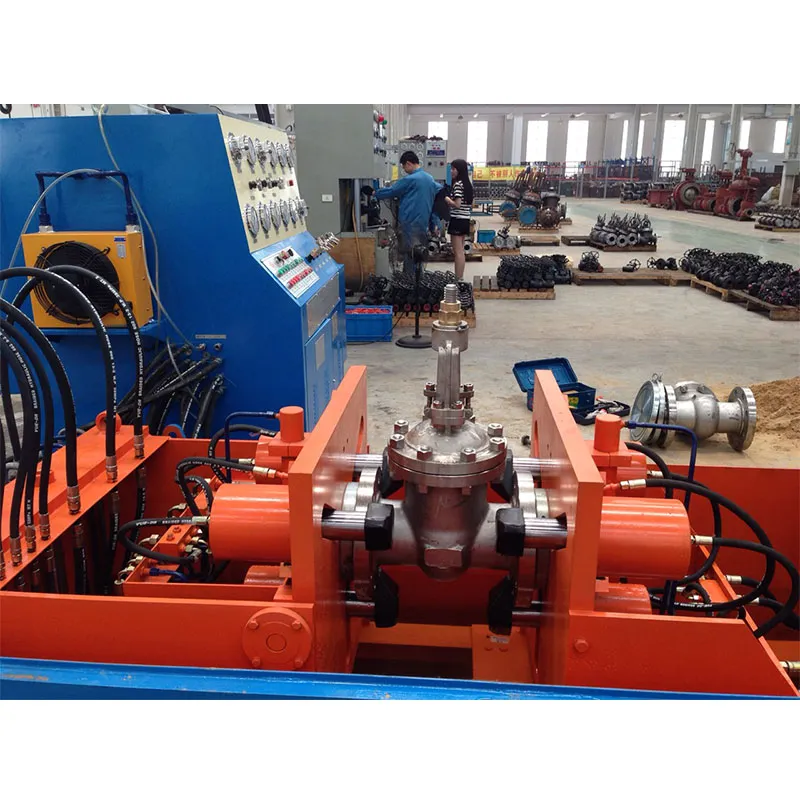

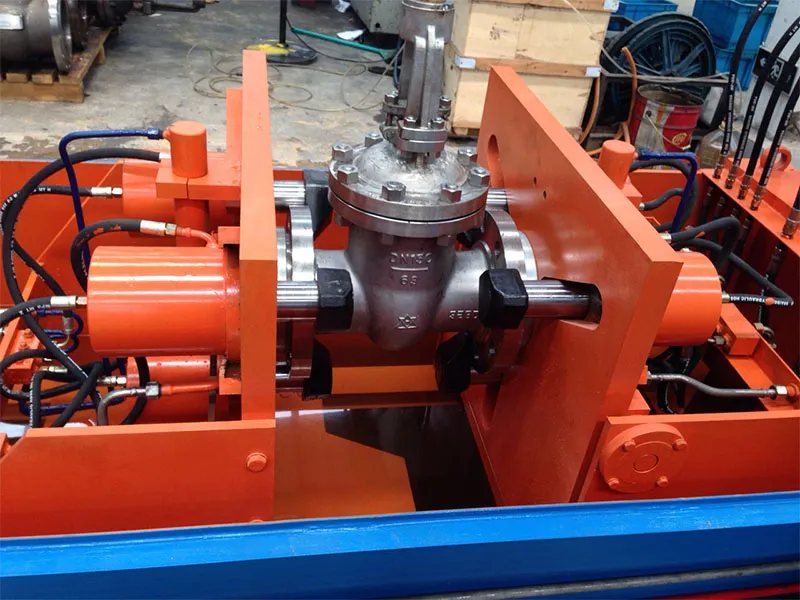

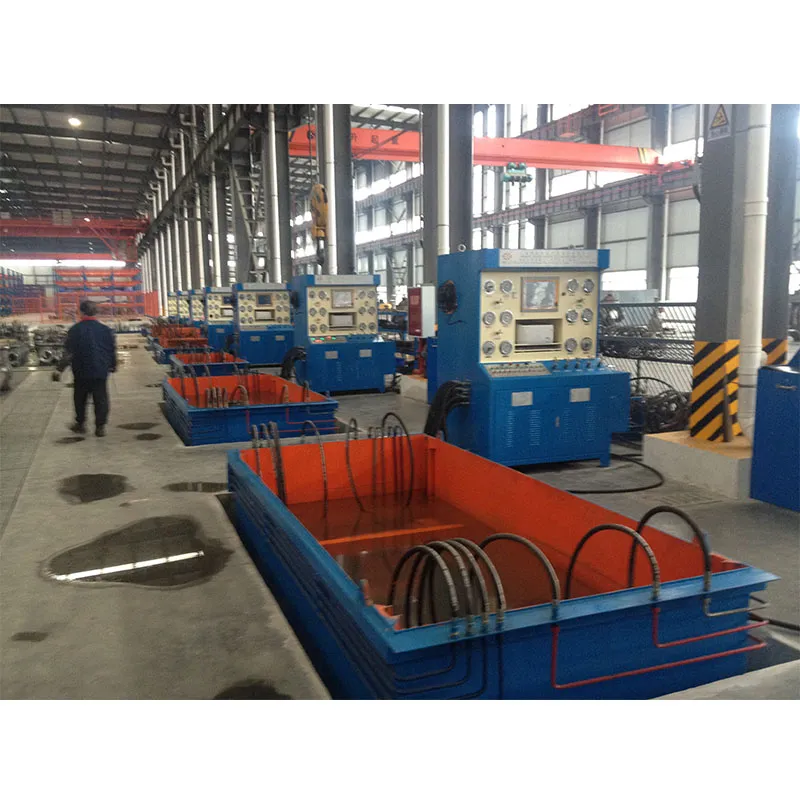

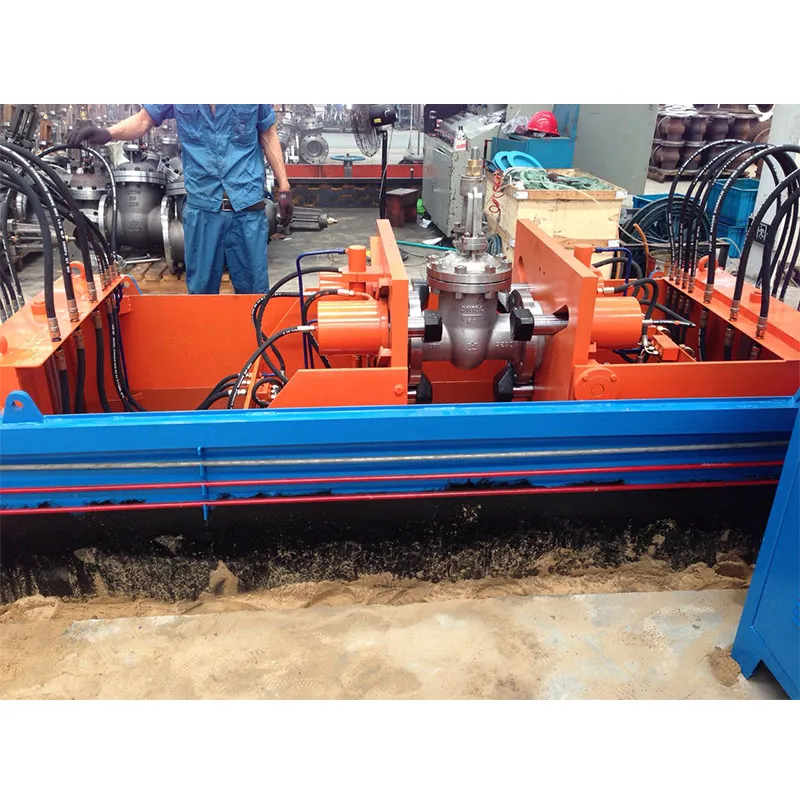

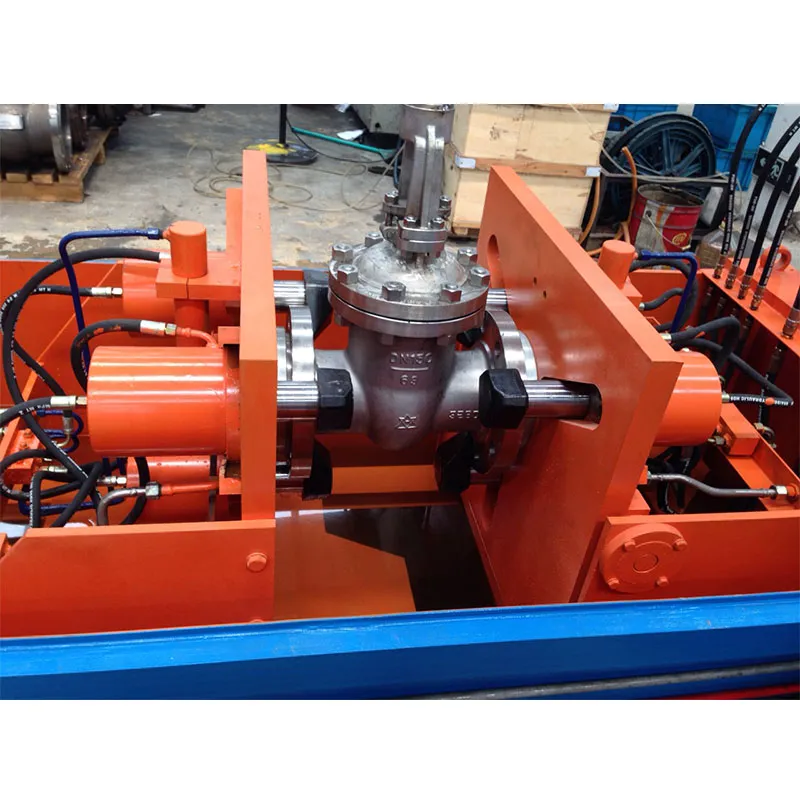

Погружной испытательный стенд для клапанов состоит из четырёх основных систем: гидравлической, электрической, механической и системы измерения давления. Испытательный узел размещён в усиленной конструкции резервуара, рассчитанной на значительные гидравлические нагрузки. Резервуар заполняется водой с добавлением антикоррозионной присадки в необходимой пропорции. Вся конструкция обладает функцией вертикального подъёма и опускания. Прижимные лапы на рабочих плитах могут синхронно раздвигаться и сдвигаться радиально, а также синхронно выдвигаться осевым движением для зажима. Правая рабочая плита поворачивается на 90°, а левая может перемещаться вперёд и назад.

В основную комплектацию погружного испытательного стенда входят: резервуар (ванна), основная рама, рабочие плиты, прижимные гидроцилиндры, тяговые гидроцилиндры, поворотные гидроцилиндры, цилиндры перемещения, подъёмные гидроцилиндры, глухая заглушка, трубопроводы и арматура управления измерением давления. Шкаф управления включает электродвигатели, элементы электроуправления, панель кнопочного управления, гидронасосы, различные гидрораспределители, манометры и запорные клапаны к ним. В задней части предусмотрены интерфейсы для подвода воздуха и воды. В процессе испытаний используется система сигнализации с функцией таймера выдержки под давлением.

Основные технические параметры и характеристики

Спецификация модели YFB-QS/



※100

 YFB-QS/



※200

 YFB-QS/



※300

 YFB-QS/



※400

 YFB-QS/



※500

 YFB-QS/



※600

 YFB-QS/



※800




Диаметр и диапазон давления



 Номинальный диаметр DN/мм 15-100 50-200 80-300 200-400 250-500 300-600 400-800
Номинальное давление PN /MPa 1.6-43.0 1.6-43.0 1.6-43.0 1.6-16.0 1.6-16.0 1.6-16.0 1.6-16.0
Диапазон длины структуры Минимальная длина конструкции мм Минимальная поверхность клапана- 108 178 203 292 330 356 406
Длина самой длинной структуры мм 432 597 673 838 991 1143 1524
Диапазон диаметров и толщин фланцев Минимальный диаметр/толщина фланца мм 90/10 150/16 190/19 345129 405/31 485/32 600/37
Максимальный диаметр/толщина фланца мм 275/58 380/66 520/75 650/74 775177 915/93 1149/109
Диапазон расстояний между жалюзи Минимальное расстояние мм 90 160 185 270 310 340 390
Максимальное расстояние мм 620 800 1000 1150 1320 1420 2100
Гидравлическая система Номинальное давление масляного насоса МПа 6.3
Вытеснение мл/об 6.3 16 25 25 40 40 63
Высокое давление (бустер) МПа ≤31.5
Диапазон регулирования давления в системе МПа ≤6.3
Источник питания Напряжение В/частота Гц 380/50
Мотор Мощность кВт/полюс P 1.5/4 2.2/6 3/6 316 5.5/6 5.516 7.516
Габаритные размеры Длина мм ( L ) 2550 2820 3100 3350 3750 3900 5200
Ширина м м ( W ) 1230 1400 1510 1750 1800 1900 2400
Высота м м ( H ) 1200 1300 1350 1450 1500 1650 2000
Тип YFB-QS/※※



Размер резервуара

 Длина м м ( L ) 2200 2580 2800 3100 3300 3600 4700
Ширина м м ( W ) 750 850 1130 1300 1500 1600 2200
Высота м м ( H ) 1060 1650 2000 2300 2500 2600 2660
Вес (≈) кг YFB-QS/※ ※ 2500 3600 4800 7200 8000 9000 13000
