YFB-QSLL-200 Двухпозиционный испытательный стенд для клапанов погружного вертикального типа с винтовым приводом

Параметры продукта

Индивидуальная настройка:

Доступно
Послепродажное обслуживание:

Онлайн
Гарантия:

1 год

Подробнее Связаться с магазином

АО Шанхай Цзэнсинь Электромеханические Технологии

165, ул. Хэнфэй, пос. Вайган, р-н Цзядин, Шанхай, Китай

Описание продукта

Информация о компании

Основная информация

Номинальное давление масляного насоса МПа Давление масляного насоса

6.3

Высокое давление (бустер) МПа

≤31.5

Диапазон регулирования давления в системе МПа

≤6.3

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Технические характеристики и особенности

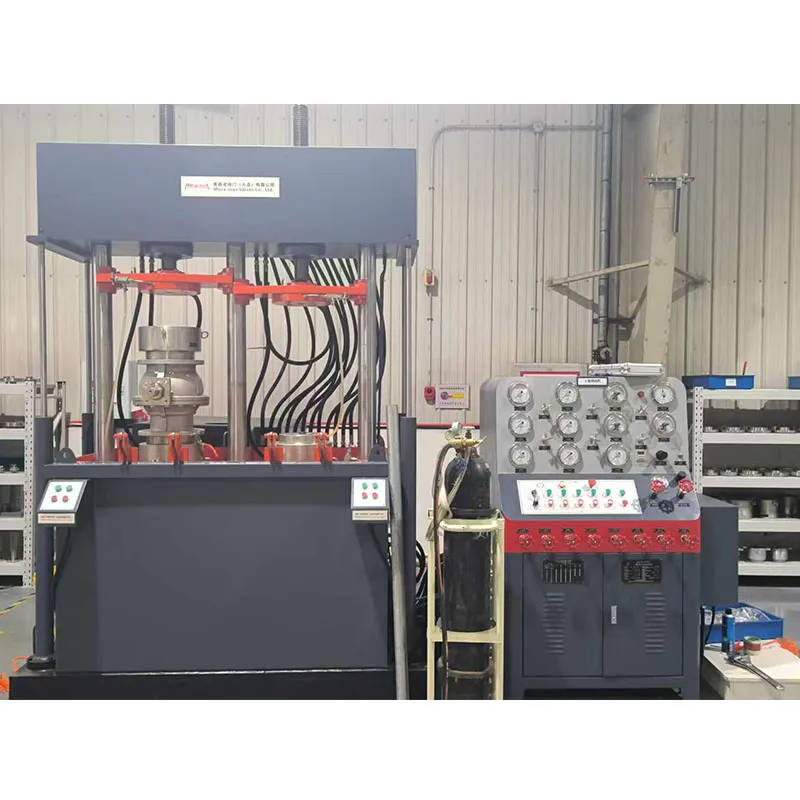

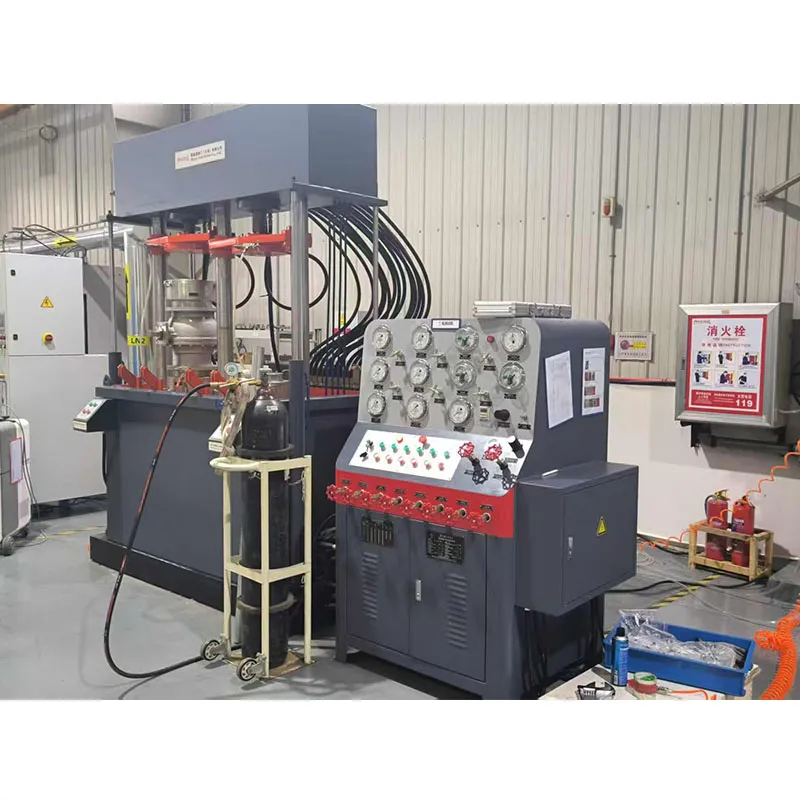

Оборудование состоит из двух частей: пульта оператора и зажимно-испытательного устройства. Зажимно-испытательное устройство может быть полностью погружено в воду, его подъём и опускание управляются гидравлически.

Погружной обжимной стенд предназначен для испытаний клапанов с фланцевым соединением. Погружной опорный (прижимной) стенд подходит для испытаний клапанов с фланцевым соединением, под сварку встык или с уплотнением по внутреннему каналу.

◆ Испытательной средой служит вода или воздух (источник сжатого воздуха 6 бар предоставляется заказчиком, вода рециркулирует). Переключение сред осуществляется с помощью трубопроводной арматуры.
◆ Базовая комплектация включает систему автоматического управления для наполнения водой низкого и высокого давления, а также отсчёта времени выдержки под давлением.
◆ Оснащён системой автоматической разгрузки гидравлики. В режиме ожидания система автоматически разгружается, возвращаясь в рабочее состояние при запуске, что эффективно снижает температуру масла, продлевает срок службы оборудования и сокращает энергопотребление.
◆ Наличие защитной блокировки между гидравлическим/винтовым зажимным (прижимным) механизмом и разгрузкой водяного давления.
◆ Заказчик может выбрать следующие дополнительные функции и конфигурации: Две поворотные плиты; Система мониторинга с сенсорным экраном.

Основные технические параметры и характеристики

Спецификация модели		YFB-QS/ ※100	YFB-QS/ ※200	YFB-QS/ ※300	YFB-QS/ ※400	YFB-QS/ ※500	YFB-QS/ ※600	YFB-QS/ ※800
Диаметр и диапазон давления	Номинальный диаметр DN/мм	15-100	50-200	80-300	200-400	250-500	300-600	400-800
Диаметр и диапазон давления	Номинальное давление PN /MPa	1.6-43.0	1.6-43.0	1.6-43.0	1.6-16.0	1.6-16.0	1.6-16.0	1.6-16.0
Диапазон длины структуры	Минимальная длина конструкции мм Минимальная поверхность клапана-	108	178	203	292	330	356	406
Диапазон длины структуры	Длина самой длинной структуры мм	432	597	673	838	991	1143	1524
Диапазон диаметров и толщин фланцев	Минимальный диаметр/толщина фланца мм	90/10	150/16	190/19	345129	405/31	485/32	600/37
Диапазон диаметров и толщин фланцев	Максимальный диаметр/толщина фланца мм	275/58	380/66	520/75	650/74	775177	915/93	1149/109
Диапазон расстояний между жалюзи	Минимальное расстояние мм	90	160	185	270	310	340	390
Диапазон расстояний между жалюзи	Максимальное расстояние мм	620	800	1000	1150	1320	1420	2100
Гидравлическая система	Номинальное давление масляного насоса МПа	6.3
	Вытеснение мл/об	6.3	16	25	25	40	40	63
	Высокое давление (бустер) МПа	≤31.5
	Диапазон регулирования давления в системе МПа	≤6.3
Источник питания	Напряжение В/частота Гц	380/50
Мотор	Мощность кВт/полюс P	1.5/4	2.2/6	3/6	316	5.5/6	5.516	7.516
Габаритные размеры	Длина мм ( L )	2550	2820	3100	3350	3750	3900	5200
	Ширина м м ( W )	1230	1400	1510	1750	1800	1900	2400
	Высота м м ( H )	1200	1300	1350	1450	1500	1650	2000
Тип YFB-QS/※※ Размер резервуара	Длина м м ( L )	2200	2580	2800	3100	3300	3600	4700
	Ширина м м ( W )	750	850	1130	1300	1500	1600	2200
	Высота м м ( H )	1060	1650	2000	2300	2500	2600	2660
Вес (≈) кг	YFB-QS/※ ※	2500	3600	4800	7200	8000	9000	13000

Примечание:

1.Конкретный диапазон номинальных диаметров (DN) и давления (PN) приведён в подробном описании каждой модели испытательного стенда.

2.Фактические размеры определяются окончательным проектом изделия.
