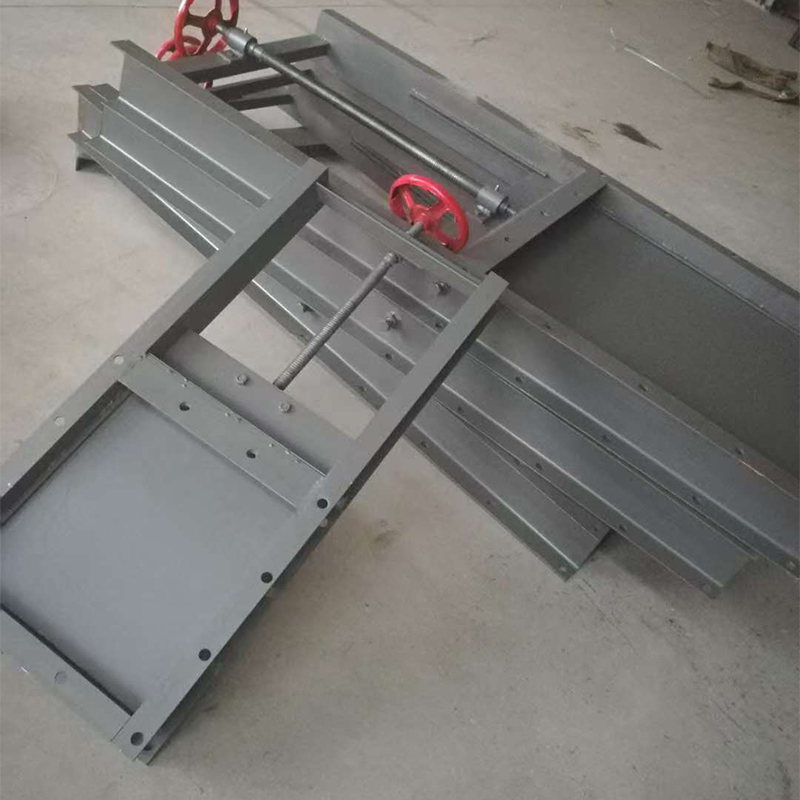

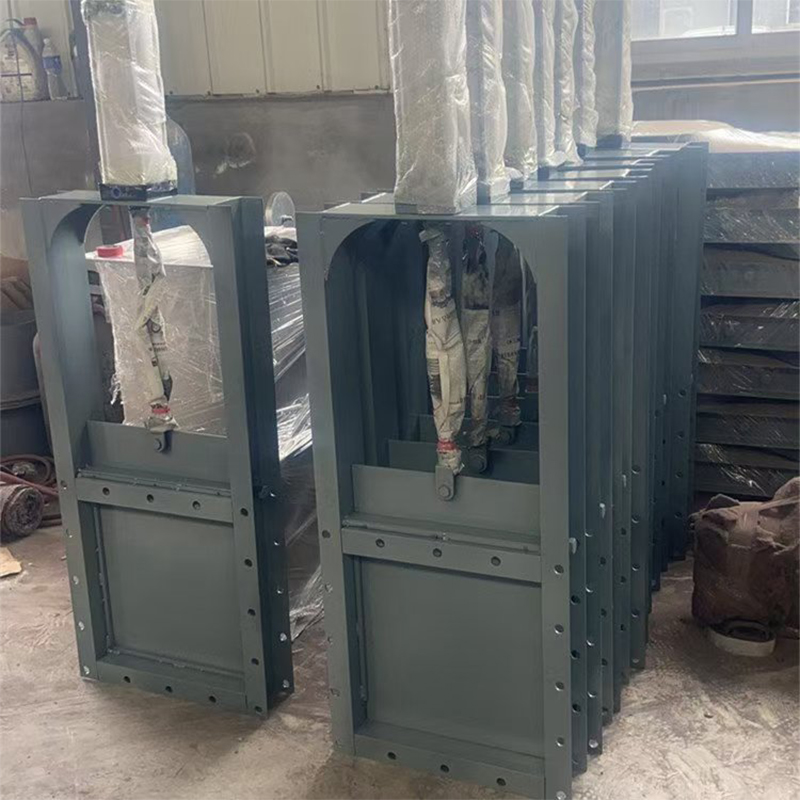

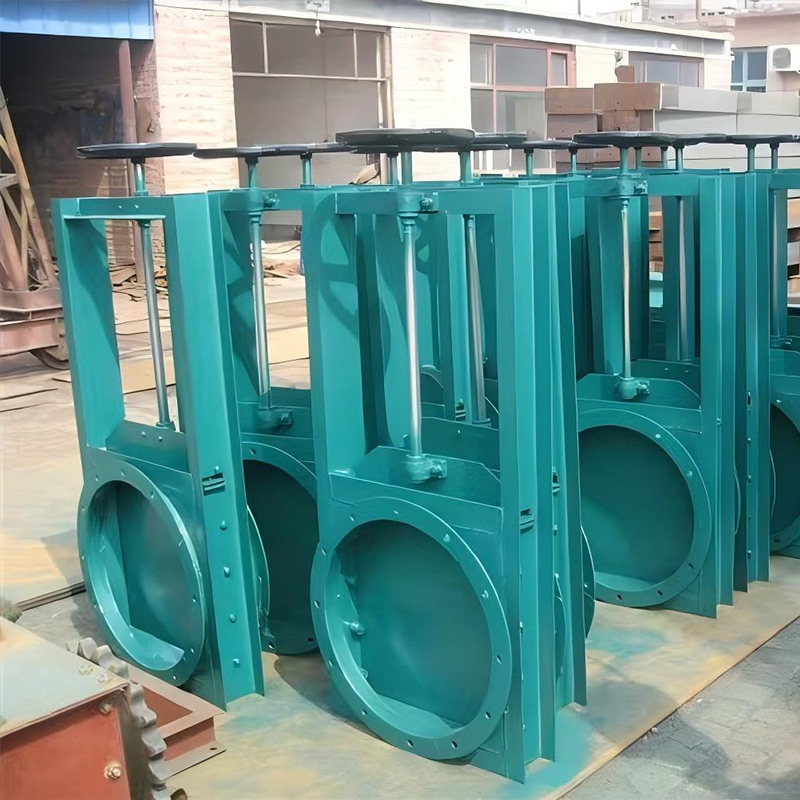

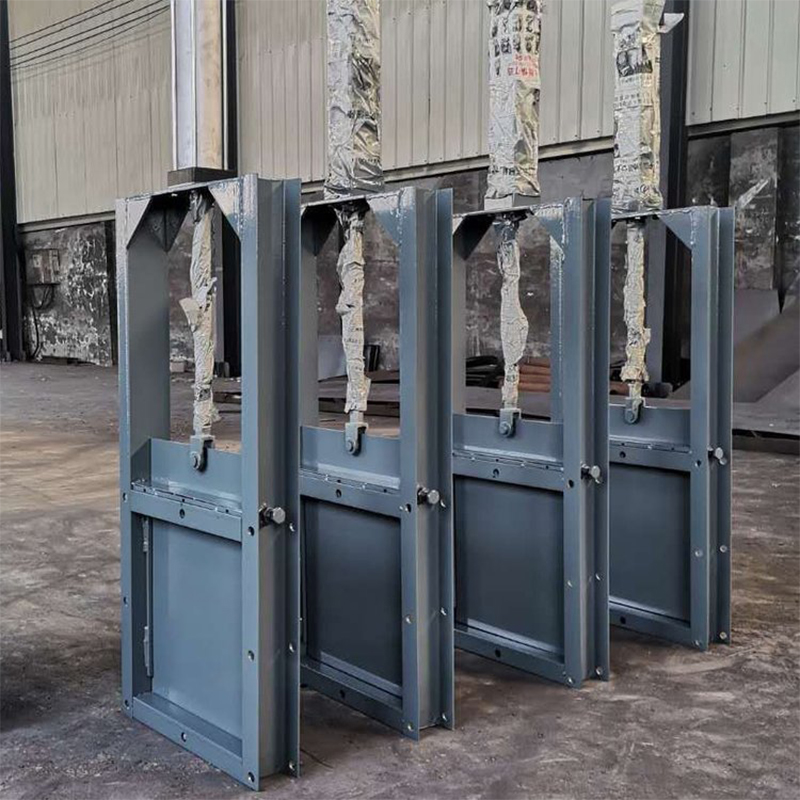

Корпус клапана: основная часть плунжерного клапана, обычно изготавливается из чугуна, углеродистой или нержавеющей стали и других материалов, обладает достаточной прочностью и жесткостью, способен выдерживать высокое давление и высокую температуру окружающей среды.

Плунжерная пластина (затвор):ключевой компонент, обычно изготавливается из износостойких, коррозионностойких металлических материалов, таких как нержавеющая сталь или легированная сталь, с уплотнительной поверхностью, а также уплотнительной поверхностью в корпусе клапана, чтобы обеспечить герметичность затвора.

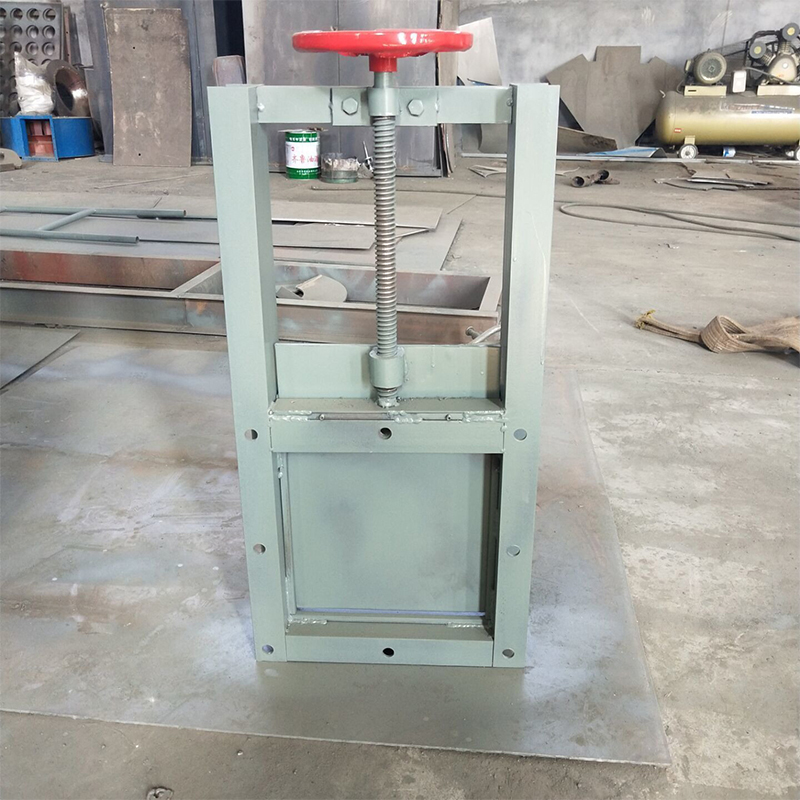

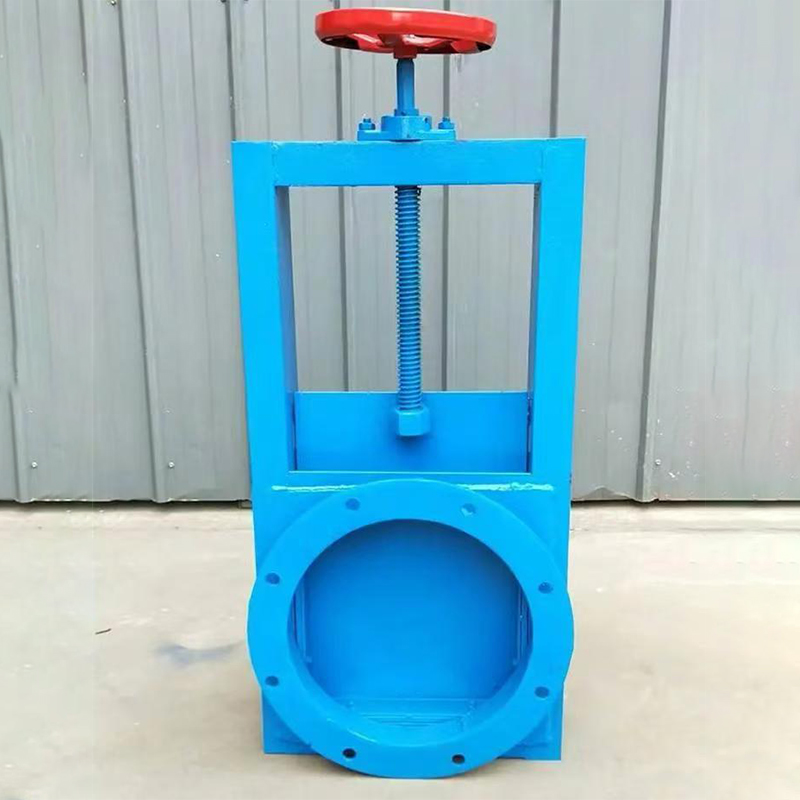

Приводной механизм: используется для управления вставкой и извлечением вставной пластины, это может быть маховик, управляемый вручную, или электрическое, пневматическое или гидравлическое приводное устройство для достижения дистанционного управления и автоматизированной работы.

Уплотнения: резиновое кольцо, графитовая набивка или металлическое уплотнительное кольцо, устанавливаемое между пластиной вставки и корпусом клапана, что позволяет эффективно избежать утечки материала.

Ограничительные устройства: механические или электрические концевые выключатели, которые обеспечивают точность установки пластины в открытом и закрытом положении и позволяют избежать чрезмерного перемещения.

Принцип работы

Через приводной механизм вставляется с одной стороны корпуса клапана в другую сторону для достижения закрытия, в это время уплотнительная поверхность вставки и уплотнительная поверхность корпуса клапана закрываются, чтобы перекрыть поток материалов; наоборот, через приводной механизм вставляется из корпуса клапана наружу, материал может свободно циркулировать, чтобы достичь открытия и закрытия трубопровода

Эксплуатационные характеристики

Хорошая герметичность: вставная пластина и седло клапана плотно прилегают друг к другу, уплотнительная структура имеет мягкое уплотнение и жесткое уплотнение, что может эффективно предотвратить утечку среды.

Малое сопротивление потоку: диаметр корпуса клапана без канавок, среда не будет застревать блокировки, с полным отверстием циркуляции характеристики, подходит для порошковых частиц в трубопроводе.

Простая структура: в основном состоит из корпуса клапана, пластины, приводного механизма и других компонентов, общая структура не сложная, проста в производстве, установке и обслуживании.

Широкий диапазон применения: он может быть использован для различных материалов, адаптирован к различным условиям давления и температуры, широко используется в химической, металлургической, пищевой, фармацевтической и других отраслях промышленности.

Области применения

Химическая промышленность:Используется в трубопроводах транспортировки всех видов химического сырья, порошковых материалов, суспензий и т.д., для достижения отсечения и контроля материалов.

Металлургическая промышленность: в системе транспортировки руды, угольного порошка, кокса и других материалов, клапан-заглушка может эффективно контролировать поток материалов для обеспечения плавности производственного процесса.

Пищевая промышленность: подходит для транспортировки муки, крахмала, сахара и другого пищевого сырья, чтобы соответствовать требованиям пищевой гигиены и обеспечить безопасность и гигиену транспортировки материалов.

Фармацевтическая промышленность: В процессе производства лекарств используется для транспортировки и контроля различных гранулированных и порошкообразных сырьевых материалов для обеспечения качества и безопасности производства лекарств.

Установка и обслуживание

Установка: Перед установкой необходимо проверить полость клапана, уплотнительные поверхности и другие детали, равномерно затянуть соединительные части болтов, проверить детали сальника, которые должны быть запрессованы, откалибровать тип клапана, присоединительный размер и отметить направление потока среды, зарезервировать необходимое пространство для привода клапана и т.д..

Техническое обслуживание: Регулярно проверяйте износ уплотнительной поверхности, износ штока и гайки штока с трапецеидальной резьбой, своевременно заменяйте устаревшие и неэффективные сальники, смазывайте и обслуживайте вставную пластину и направляющую шину.
