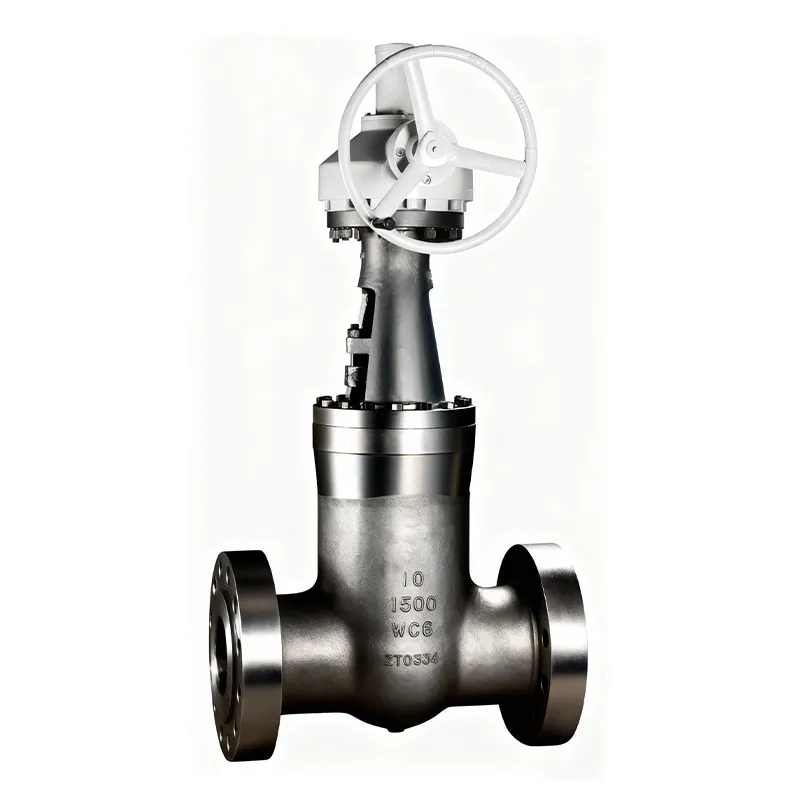

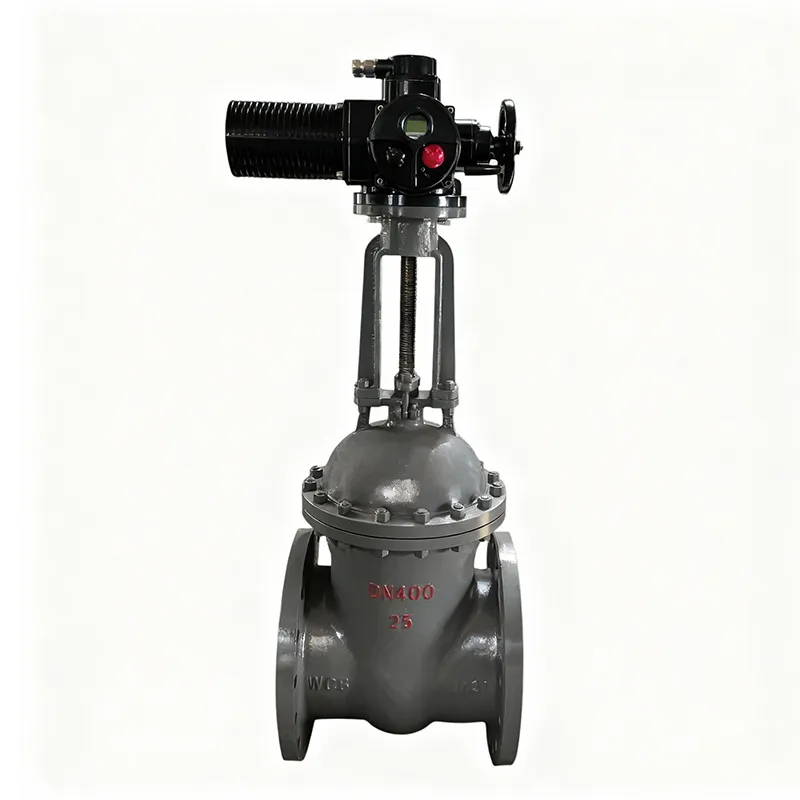

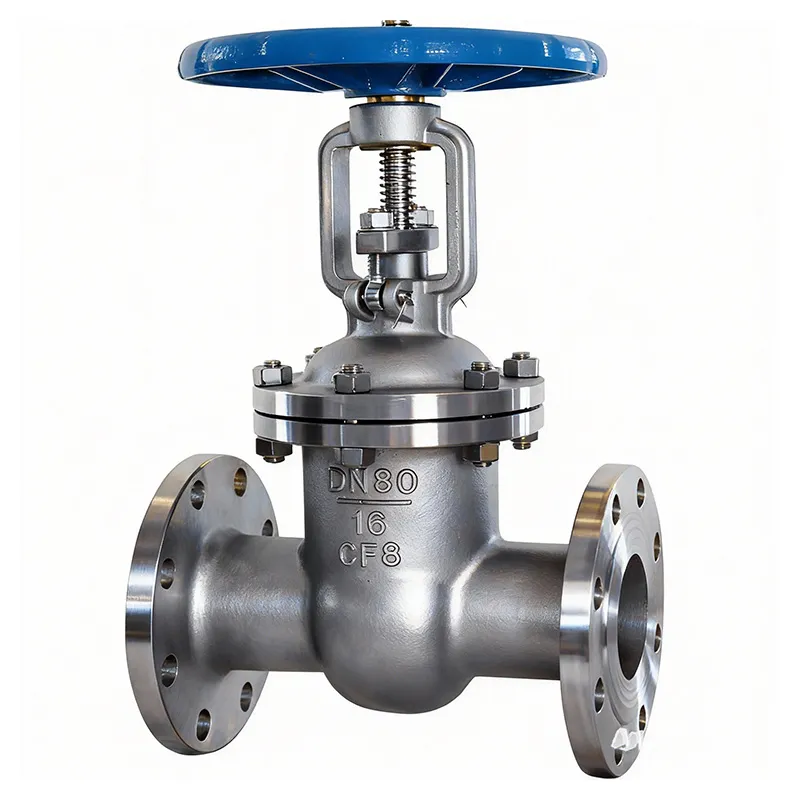

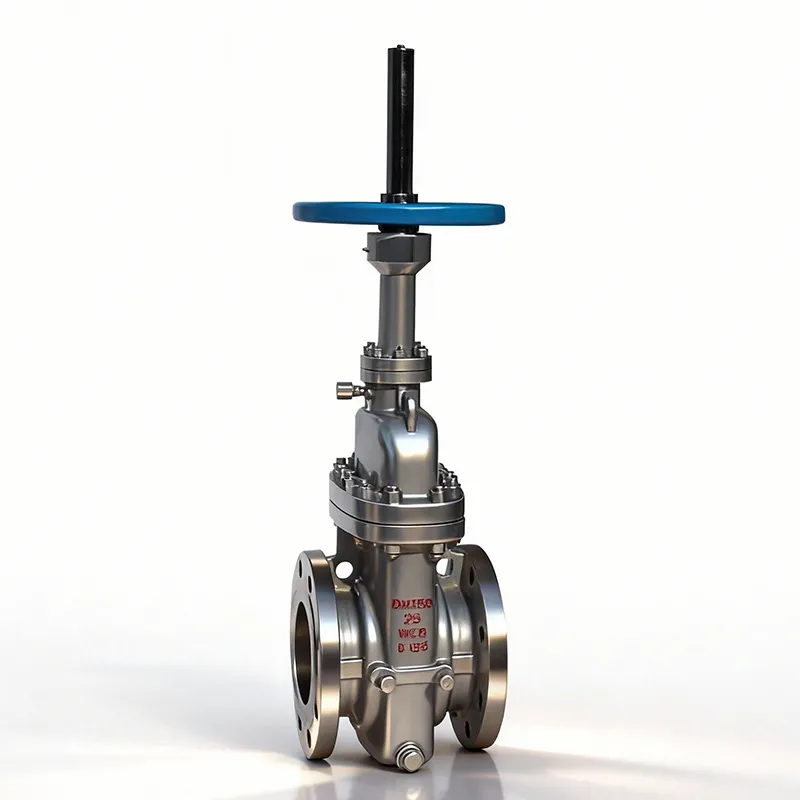

Электрический задвижка с жестким уплотнением BORIS Z41H/Z941Y Ручная задвижка с жестким уплотнением

Являясь важным элементом управления в промышленных трубопроводных системах, задвижка с жестким уплотнением специально разработана для изоляции и регулирования среды в сложных условиях. Благодаря высокопрочной конструкции уплотняющей пары и точным возможностям регулирования потока, она находит широкое применение в системах транспортировки сред под высоким давлением, при высоких температурах и с содержанием твердых частиц. Этот клапан служит основным устройством, обеспечивающим безопасную и стабильную работу трубопроводных сетей.

Основные конструктивные особенности

1.Уплотнительная пара изготовлена с использованием технологии наплавки твердым сплавом, при этом уплотнительные поверхности седла и затвора достигают твердости, превышающей HRC60. После прецизионной шлифовки они демонстрируют превосходную совместимость, обеспечивая герметичность без утечек. Устойчивые к эрозии среды и истиранию частицами, их срок службы значительно превосходит срок службы задвижек с мягким уплотнением.

2.Корпус клапана изготавливается методом цельной ковки или литья с использованием высококачественных материалов, таких как углеродистая сталь, нержавеющая сталь и легированная сталь. Такой выбор позволяет удовлетворить различные требования к коррозионной стойкости, температуре и давлению среды, обеспечивая высокую прочность конструкции и ударопрочность для долгосрочной стабильной работы в сложных условиях.

3.Шток клапана, изготовленный из нержавеющей стали с азотированной или хромированной поверхностью, сочетает в себе превосходную коррозионную стойкость и смазывающую способность. В сочетании с конструкцией сальника с двойным уплотнением он эффективно предотвращает утечку среды на штоке, требует низкого крутящего момента при работе и обеспечивает гибкое и легкое открытие и закрытие, тем самым снижая эксплуатационные расходы и затраты на техническое обслуживание. ​

4.В зависимости от эксплуатационных требований выбирается конструкция с клиновидным или параллельным затвором, а также одно- или двухзатворная конфигурация. Клиновидная конструкция обеспечивает автоматическую компенсацию уплотнения, учитывая тепловое расширение и сжатие. Параллельная конструкция подходит для применения в системах с большим диаметром и высоким расходом с минимальными потерями сопротивления потоку.​

Основные преимущества

1.Широкая адаптируемость к эксплуатационным условиям: работает при температурах от -29 °C до 600 °C и давлении от PN1,6 МПа до 42,0 МПа. Перекачивает различные жидкости, включая воду, пар, нефтепродукты, природный газ, кислотно-щелочные растворы и среды с твердыми частицами, отвечая требованиям нефтехимической, энергетической, металлургической и других отраслей промышленности.

2.Исключительная надежность уплотнения: конструкция с твердым уплотнением не подвержена влиянию колебаний температуры и давления среды, что обеспечивает длительную и стабильную работу уплотнения. Это устраняет проблемы старения и деформации, характерные для материалов с мягким уплотнением в условиях высокой температуры и высокого давления, что значительно снижает риск утечек и частоту технического обслуживания.

3.Высокая структурная стабильность: корпус клапана и крышка соединены фланцевыми или сварными соединениями. Уплотнительные поверхности проходят строгие неразрушающие испытания и точную проверку. Общая конструкция отличается превосходной жесткостью и высокой устойчивостью к вибрации и деформации, что гарантирует долгосрочную точность работы.

4.Удобство эксплуатации и технического обслуживания: поддерживает ручное, электрическое и пневматическое приведение в действие. Электрические и пневматические модели могут быть оснащены интеллектуальными модулями управления для дистанционного автоматического управления. Прочное соединение штока клапана с диском облегчает разборку и повторную сборку, упрощая плановый осмотр и техническое обслуживание.

Подходящие сценарии применения

Широко используется в трубопроводных системах нефтехимической, углехимической, энергетической (тепловой и атомной), металлургической, коммунальной, водоочистной, горнодобывающей, целлюлозно-бумажной и фармацевтической промышленности. Подходит для изоляции магистральных трубопроводов, регулирования ответвлений трубопроводов и контроля транспортировки сред высокой температуры/высокого давления. Особенно хорошо подходит для работы в сложных условиях, связанных с наличием твердых частиц в среде, высокой абразивностью, сильной коррозией и экстремальными температурами/давлениями, что делает его идеальной заменой задвижек с мягким уплотнением.

Задвижки с жестким уплотнением обеспечивают безопасные, эффективные и надежные решения для управления потоками в промышленных трубопроводных системах благодаря своим исключительным уплотняющим свойствам, превосходной адаптируемости к сложным условиям эксплуатации и длительному сроку службы. Они помогают предприятиям снижать эксплуатационные риски и сокращать расходы на техническое обслуживание, обеспечивая тем самым непрерывную и стабильную работу производственных систем.
