Переносное защитное заземление является ключевым средством безопасности в электроэнергетических системах, предназначенным для соединения электрооборудования с землей с целью защиты от поражения электрическим током вследствие электростатической индукции или ошибочных операций. Широко применяется при работах на линиях электропередачи и на подстанциях. Его основные функции включают создание эффективной заземляющей защиты, стекание остаточного заряда и обеспечение безопасности персонала. Соответствует отраслевому стандарту DL/T 879-2004.

Конструкция и состав

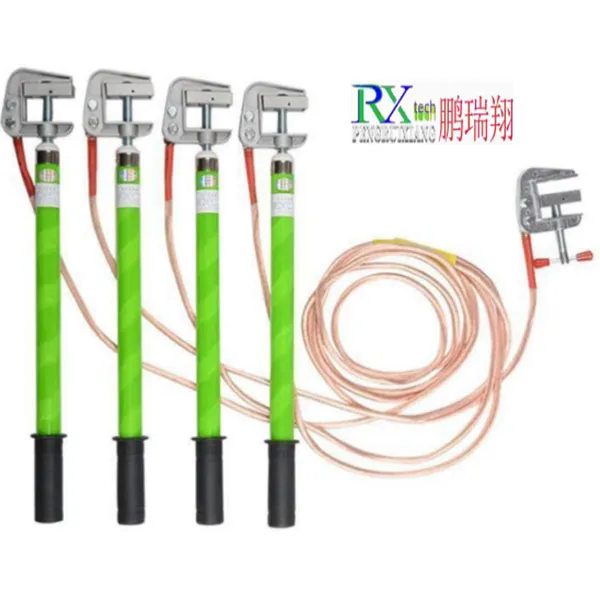

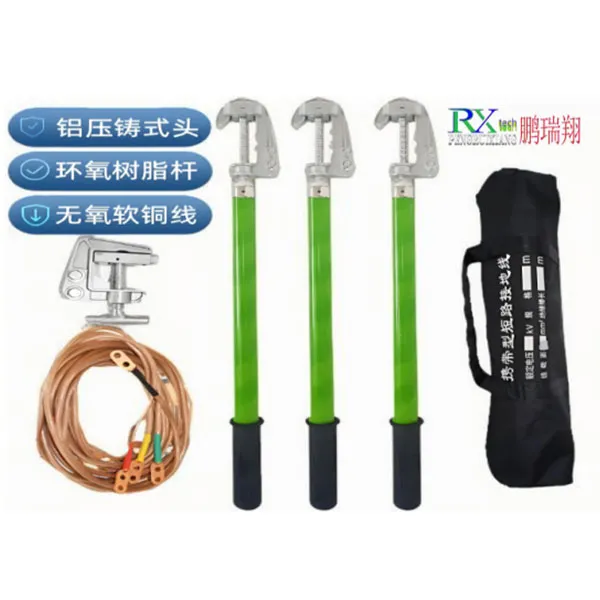

‌Основные компоненты‌

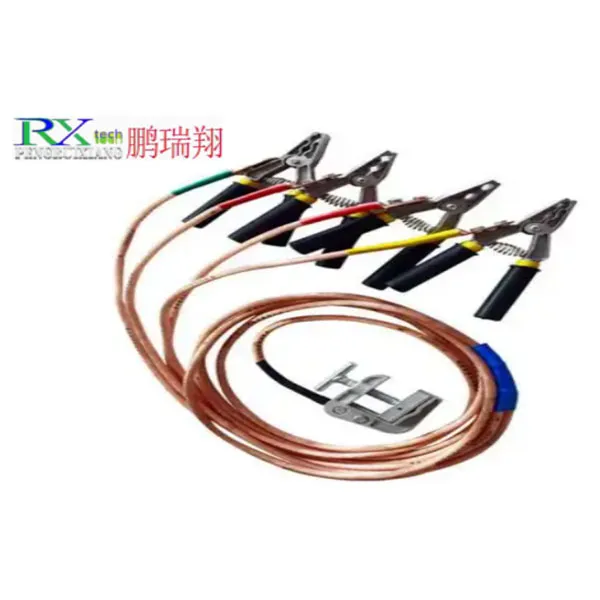

Зажим для провода (зажим-струбцина): Бывают типы: с плоскими губками, двухпружинные крюковые и др. Используются для фиксации на проводе.

Закорачивающий провод (закоротка): Изготовлен из многопроволочной гибкой медной жилы высокого качества, снаружи покрыт прозрачной термостойкой оболочкой.

Изолирующая штанга (рабочая штанга): Изготовлена из эпоксидной смолы (цветные трубы), сочетает высокие изоляционные свойства и механическую прочность.

Заземляющий зажим (зажим для заземляющего устройства): Соединяется с контуром заземления, обеспечивая эффективный отвод тока в землю.

‌Классификация‌

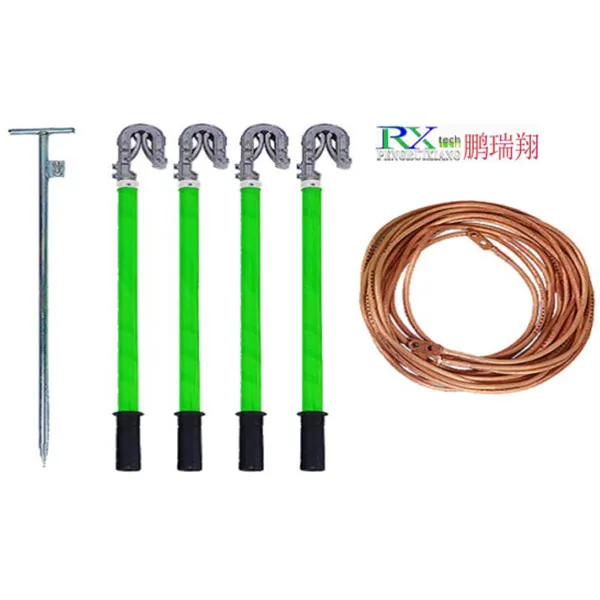

По среде применения: Для работы в ЗРУ (закрытых распределительных устройствах) на шинах (например, JDX-NL) и для работы на ВЛ (воздушных линиях) (например, JDX-WS).

По классу напряжения: от 10 кВ до 500 кВ, при этом длина изолирующей штанги увеличивается от 1 метра до 8 метров.

Технические параметры и стандарты

‌Класс напряжения и спецификации‌

10 кВ: Длина изолирующей штанги ≥ 0.7 м, площадь поперечного сечения проводника ≥ 25 мм².

35 кВ: Длина рабочей штанги 1.5 м, площадь поперечного сечения проводника 25.43 мм².

110 кВ и выше: Требуется составная изолирующая штанга, длина может достигать 2 метров и более.

‌Стандарты‌

Должно соответствовать стандарту DL/T 1476-2015, проходить испытания на диэлектрическую прочность (например, 45 кВ) и на механическую прочность.

‌Типичное применение‌

Стекание остаточного заряда при техническом обслуживании электрооборудования.

Обеспечение безопасности работ при обслуживании объектов сверхвысокого напряжения (например, линия ±800 кВ "Цинхай-Хэнань").

‌Порядок операций‌

Порядок установки: Сначала подключается заземляющий конец, затем — зажимы на провода.

Порядок снятия: Сначала снимаются зажимы с проводов, затем отсоединяется заземляющий конец.

Требования безопасности: Перед началом работ необходимо проверить отсутствие напряжения, использовать средства индивидуальной защиты (диэлектрические перчатки, боты и т.д.).

Техническое обслуживание и проверка

‌Повседневная проверка‌

Целостность проводников, коррозия соединений, надежность заземляющих зажимов.

Отсутствие на изолирующей штанге трещин, следов пробоя или перегрева.
