Ответвительный зажим — это важная арматура в электроэнергетических системах, используемая для соединения и фиксации проводов. Основное применение — выполнение несущих ответвлений на воздушных линиях электропередачи. Обладает такими характеристиками, как электропроводность, механическая стабильность и удобство монтажа. Ниже приведена ключевая информация:

‌Основные функции‌

‌Электрическое соединение‌: Обеспечивает надежное соединение двух или более проводов, гарантирует стабильность передачи тока и снижает переходное сопротивление (уменьшая потери электроэнергии).

‌Механическая фиксация‌: Предотвращает смещение проводов под воздействием ветра, вибрации и других внешних сил, обеспечивая стабильность работы линии.

‌Защитная функция‌: Некоторые модели (например, алюминиевые зажимы специальной формы с изолирующими кожухами) обеспечивают защиту от воды и коррозии, продлевая срок службы проводов.

В зависимости от конструкции и назначения ответвительные зажимы в основном делятся на следующие типы:

‌Винтовые (спиральные)‌: Цилиндрическая конструкция, провода зажимаются с помощью винта/резьбы. Применяются на воздушных ЛЭП.

‌Зажимные‌: Компактные и легкие, подходят для кабелей малого сечения или бытовых линий (DALY).

‌С установочной гильзой‌: Имеют гильзу на одном конце для крепления на траверсе опоры ЛЭП. Применяются на воздушных линиях.

‌Обжимные‌: Провод обжимается путем затягивания гайки. Используются для кабелей большого сечения или линий сверхвысокого напряжения.

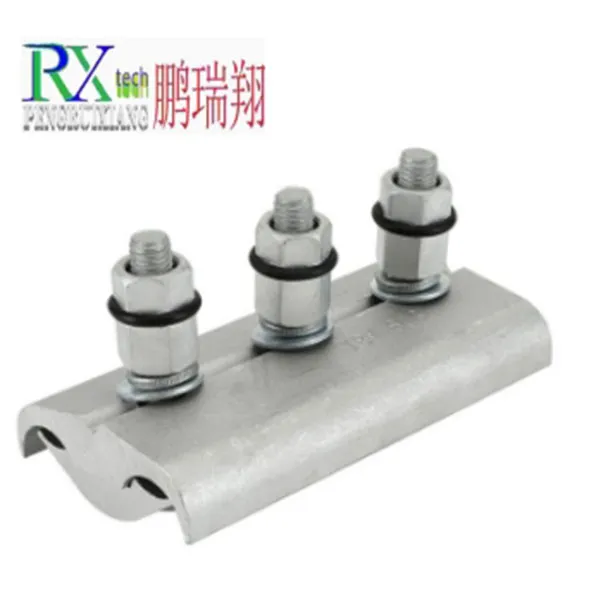

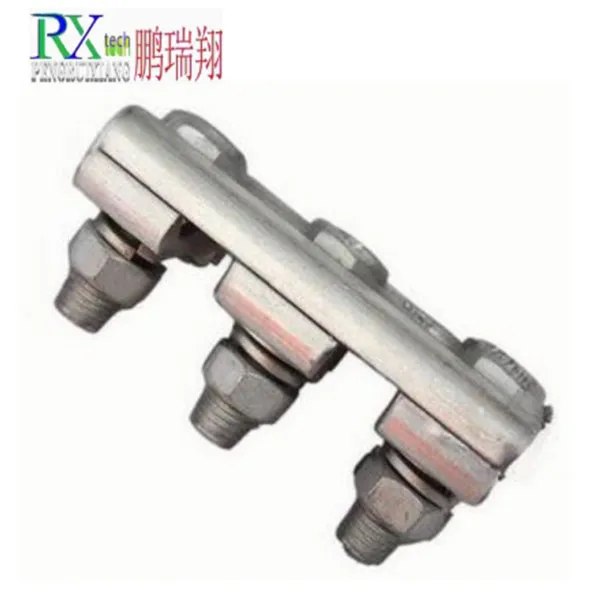

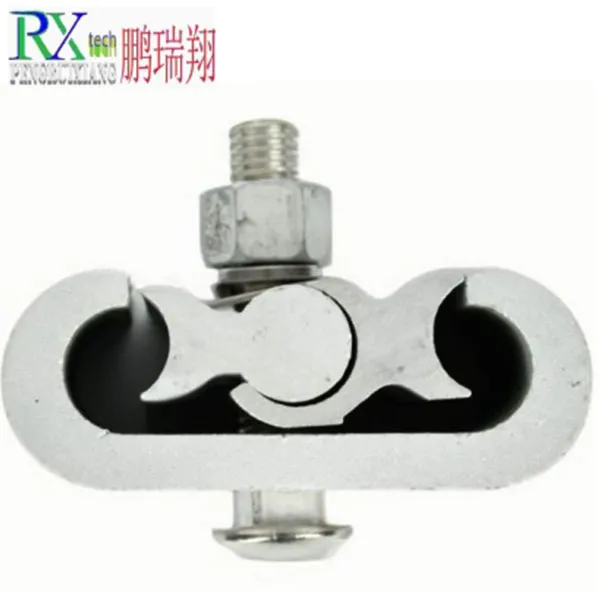

‌Болтовые‌: Включают модели для проводов одинакового и разного диаметра. Крепление болтовое, простое в эксплуатации и разборные.

‌Клиновые‌: Используют клин для обжатия провода. Обладают высокой виброустойчивостью. Применяются для соединения шлейфов.

‌Область применения‌

‌Типы проводов‌: Алюминиевые провода, сталеалюминевые провода, изолированные провода, грозозащитные тросы и т.д.

‌Места установки‌:

Соединение шлейфов на промежуточных опорах.

Ответвления, Т-образные соединения, спуски на оборудование — т.е. не несущие нагрузки участки.

Заземляющие линии (зажимы заземления).

‌Ключевые моменты монтажа‌

‌Правильный подбор‌: Необходимо выбирать модель, соответствующую сечению и материалу провода (например, JB-4 подходит для проводов сечением 185–240 мм²).

‌Подготовка поверхностей‌: Перед установкой необходимо зачистить оксидный слой на контактных поверхностях провода и зажима и нанести токопроводящую смазку.

‌Нормы затяжки‌:

Болты должны затягиваться равномерно, крест-накрест, в 2–3 этапа, чтобы избежать локальных перегрузок.

Контроль момента затяжки (например, 8–12 Н·м), обеспечение выхода резьбовой части болта из гайки на 2–3 витка.

‌Стандарт проверки‌: После установки необходимо проверить температуру в месте соединения с помощью пирометра; она не должна превышать температуру соседнего участка провода более чем на 10 °C.

‌Меры предосторожности‌

‌Изоляционная защита‌: С изолированных проводов необходимо снять слой изоляции соответствующей длины, избегая чрезмерного или недостаточного зачищения.

‌Защита от влаги‌: Дренажные отверстия должны быть направлены вниз для предотвращения скопления воды.

‌Требования к техническому обслуживанию‌: Регулярно проверять состояние затяжки болтов, чтобы предотвратить плохой контакт из-за ослабления.
