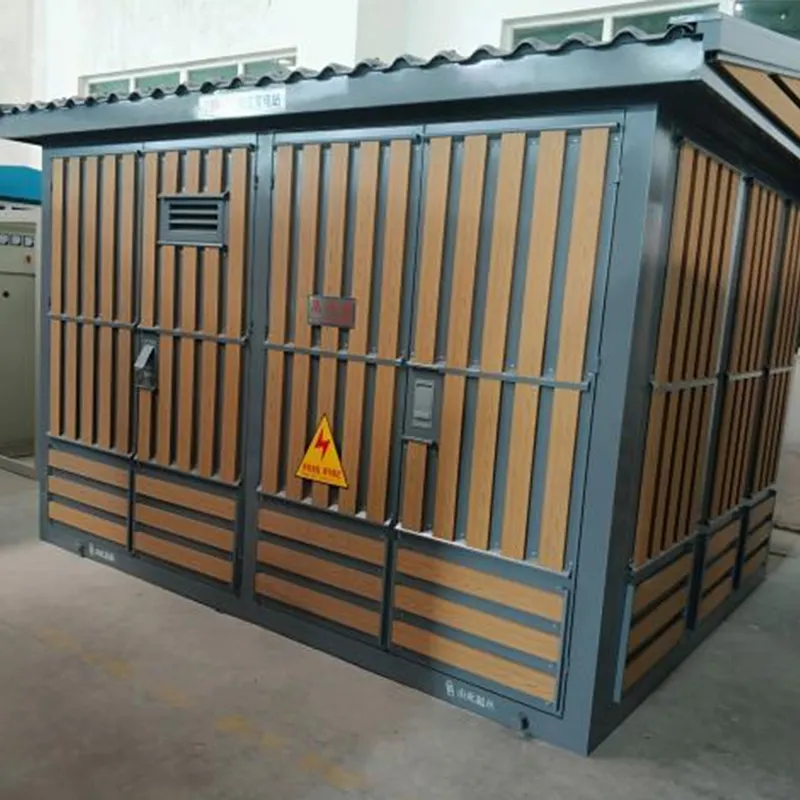

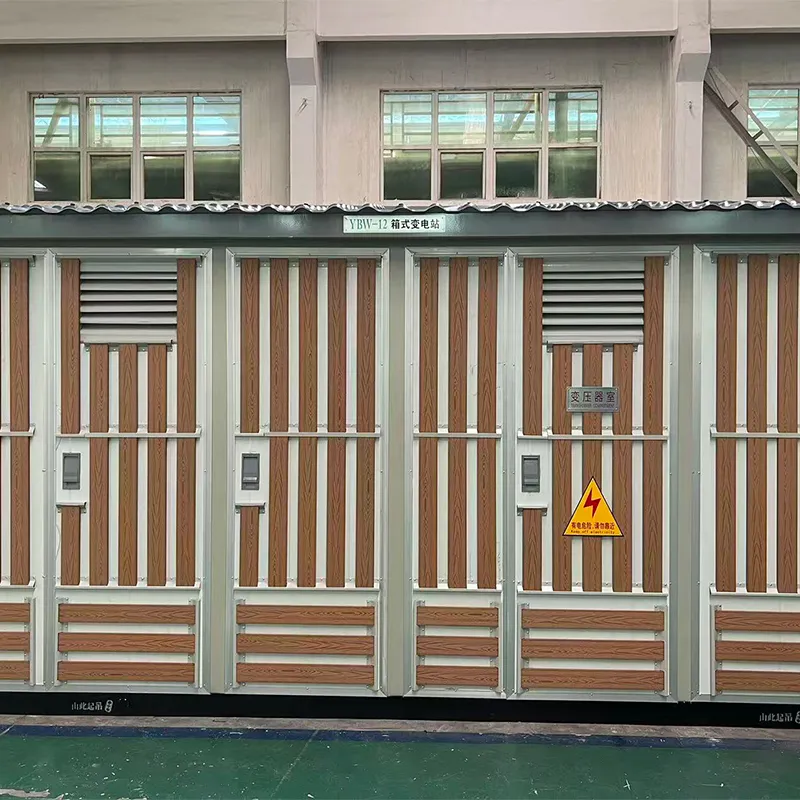

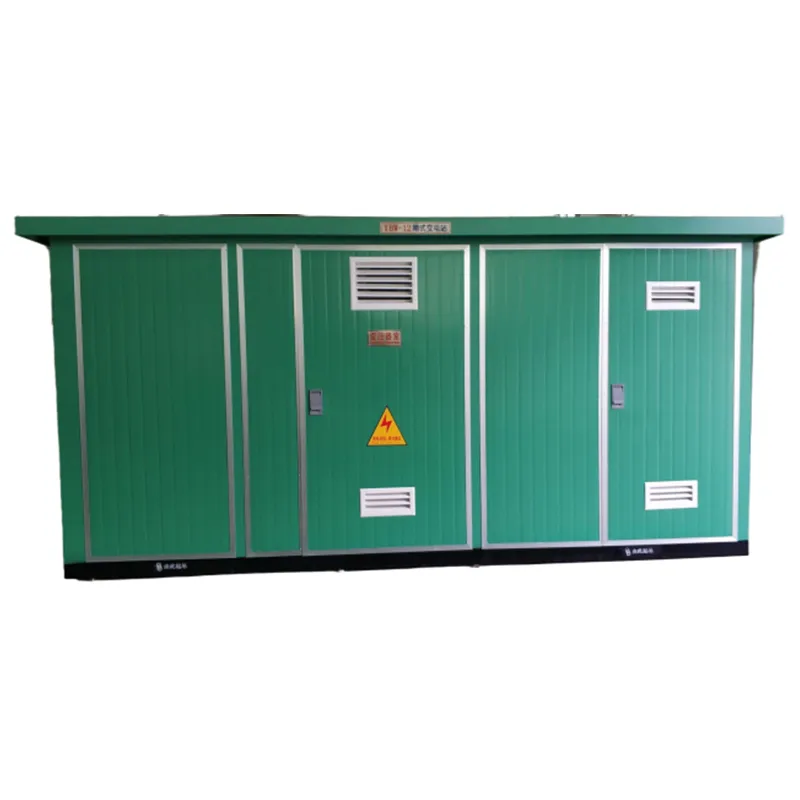

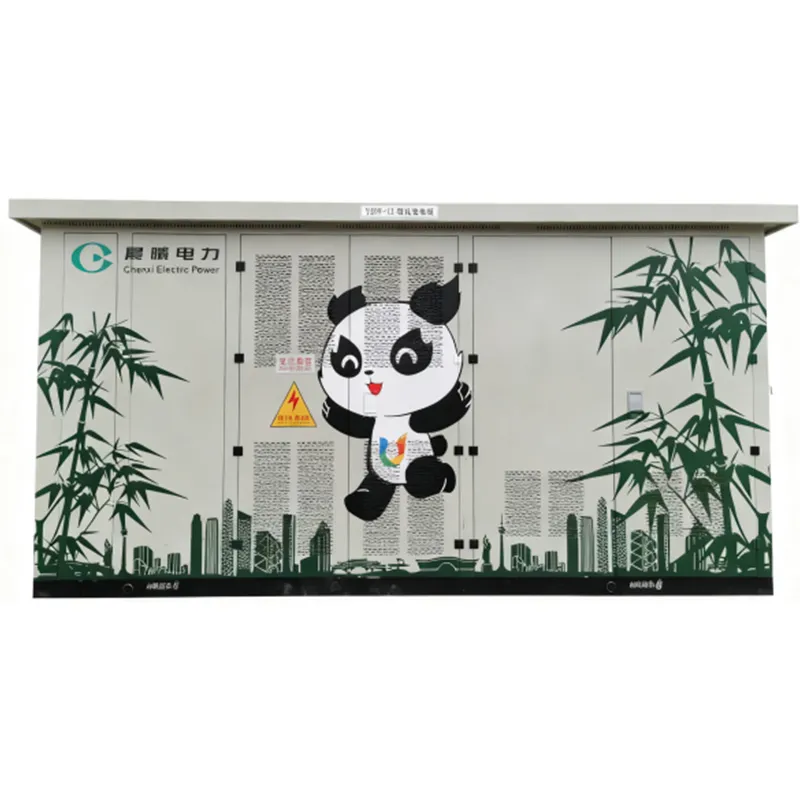

Европейская комплектная трансформаторная подстанция YBW-12/0.4

Модель YBW-12/0.4 представляет собой компактное комплектное распределительное устройство, объединяющее высоковольтное электрооборудование, трансформатор и низковольтные электрические аппараты. Применяется в городских высотных зданиях, городских и сельских постройках, элитных коттеджах, парках и площадях, жилых микрорайонах, зонах высоких технологий, малых и средних электростанциях, нефтяных месторождениях, а также для временного электроснабжения строительных площадок. Используется для приёма и распределения электроэнергии с обеспечением потребителей низковольтным электропитанием.

КТП характеризуется полной комплектностью, малогабаритностью, компактной конструкцией, безопасной и надежной эксплуатацией, удобством обслуживания и мобильностью. По сравнению с традиционными стационарными распределительными подстанциями аналогичной мощности, КТП обычно занимает площадь в 1/10–1/5 от последних, что значительно сокращает объем проектных и строительных работ, снижая затраты на строительство. В распределительных системах может использоваться в кольцевых сетях, двух-источниковых схемах или радиальных системах конечного питания, представляя собой современное комплектное оборудование для строительства и модернизации городских и сельских подстанций.

Конструктивные особенности

Материал корпуса Корпус подстанции изготавливается из окрашенной стали, нержавеющей стали или неметаллических материалов. Компоновка выполняется по схемам «прямой ряд» или «треугольник». Имеются отдельные отсеки высокого напряжения, трансформаторный отсек и отсек низкого напряжения. Оборудование в отсеках высокого и низкого напряжения монтируется в закрытых металлических ячейках. Защита трансформатора Трансформаторный отсек оборудован надежной защитной сеткой или ограждением с блокировочным устройством, предотвращающим доступ в ячейку при наличии напряжения.

Дополнительные элементы Конструкция может включать операционный коридор. Металлические элементы корпуса имеют антикоррозионную обработку. Корпус обладает теплоизоляцией и вентиляционной системой с верхними и нижними вентиляционными каналами. Защита от внешних воздействий Уклон крыши составляет не менее 3° с установленным дождевым козырьком. Корпус имеет надежную герметизацию; двери, окна и вентиляционные отверстия оборудованы защитой от пыли, проникновения животных и дождевой влаги. Конструкция дверей Все двери открываются наружу с углом открытия более 90° и оснащены фиксаторами. Дверные полотна имеют уплотнители, ручки, скрытые замки с защитой от дождя и коррозии.
