Описание продукта

Информация о компании

Основная информация

Материал корпуса

Углеродистая сталь WCB (покрытие эмалью / антикоррозионной краской)

Материал сетки

Плетеная сетка из нержавеющей стали 304 / перфорированная сетка

Диапазон рабочих температур

-20 °C ~ +120 °C

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

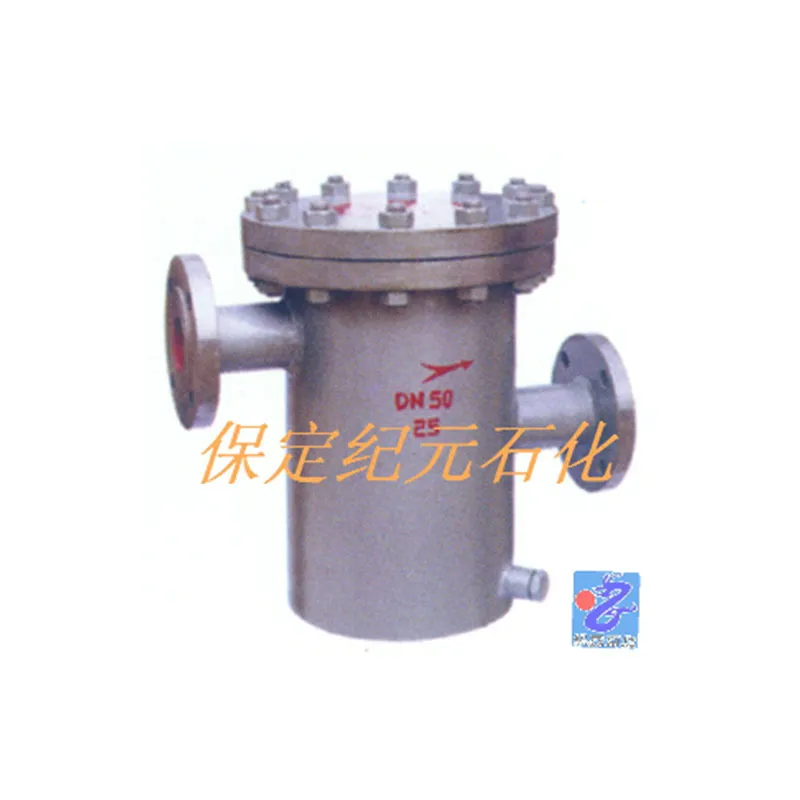

Серия фильтров GLQ

Назначение:

Фильтр предназначен для очистки легких и вязких нефтепродуктов от примесей, а также от механических примесей в нефтепродуктах при трубопроводной транспортировке, что обеспечивает качество нефтепродуктов и нормальную работу перекачивающего оборудования.
Класс давления: 0.25-4.0 МПа (конкретное давление может быть изготовлено по требованию пользователя).
Материал: Углеродистая сталь, нержавеющая сталь.

Спецификация, размеры и вес

Спецификация	Монтажные размеры (мм)								Примерный вес (кг/шт.)
Спецификация	d	D	D	n	d	L	H	H	Примерный вес (кг/шт.)
DN80	φ81	φ195	φ160	4	φ18	450	660	310	60
DN100	φ100	φ215	φ180	8	φ18	500	774	350	70
DN150	φ150	φ280	φ240	8	φ23	610	989	500	114
DN200	φ207	φ335	φ295	8	φ23	880	1250	550	172
DN250	φ259	φ390	φ350	12	φ23	950	1370	650	301

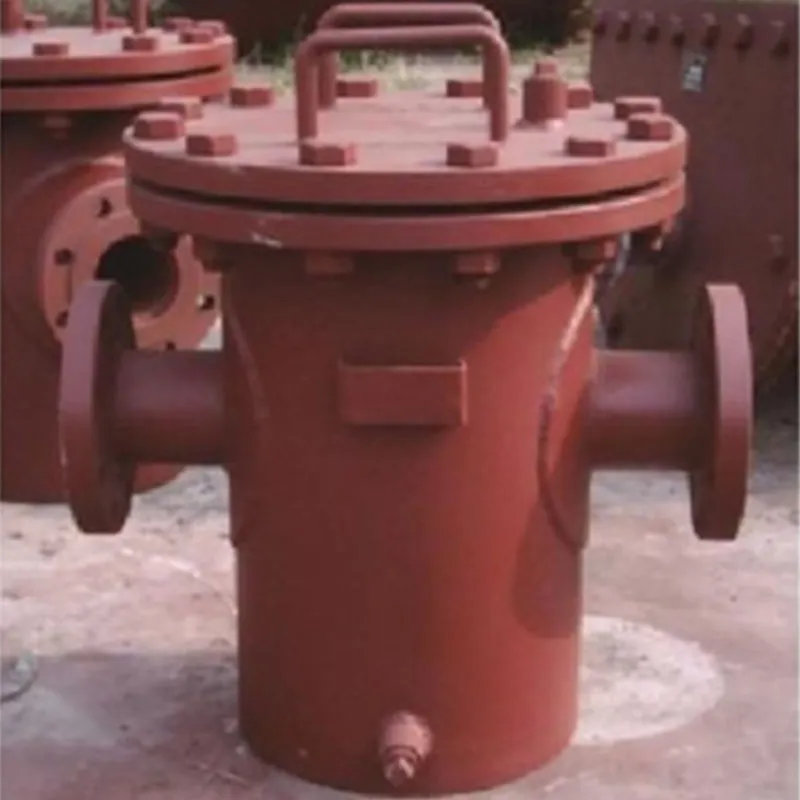

Корзинчатый фильтр

Назначение:
Фильтр предназначен для очистки легких и вязких нефтепродуктов от примесей, а также от механических примесей в нефтепродуктах при трубопроводной транспортировке, что обеспечивает качество нефтепродуктов и нормальную работу перекачивающего оборудования.
Класс давления: 0.25-4.0 МПа (конкретное давление может быть изготовлено по требованию пользователя).
Материал: Углеродистая сталь, нержавеющая сталь

Условный проход DN (мм)	Размеры (мм)				Заглушка трубопровода
Условный проход DN (мм)	L	H	H	H。	Заглушка трубопровода
25	180	260	160	76	R3/4”
32	200	270	160	76	R3/4"
40	260	300	170	108	R3/4”
50	260	300	170	108	R3/4”
65	330	360	210	133	R3/4”
80	340	400	250	159	R3/4”
100	400	470	300	219	R3/4"
125 150	480 500	550	360	273	R3/4”
125 150	480 500	630	420	273	R3/4”
200	560	780	530	325	R3/4”
250	660	930	640	426	M20×1.5
300	750	1200	840	478	M20×1.5 M20×2.0
400	850	1400	920	530	M20×1.5 M20×2.0
500	1000	1500	1050	630	M20×2.0
600	1380	2000	1400	800	M20×2.0
800	1500	2300	1640	950

Условный проход DN (мм)	Размеры (мм)					Заглушка трубопровода
Условный проход DN (мм)	L	H	H	H₂	D。	Заглушка трубопровода
25	180	280	110	180	76	R3/4”
32	200	285	110	180	76	R3/4”
40	260	340	120	220	108	R3/4”
50	260	340	120	220	108	R3/4”
65	330	400	160	270	133	R3/4”
80	340	460	180	320	159	R3/4”
100	400	550	220	390	219	R3/4”
125	480	630	260	450	273	R3/4”
150	500	720	310	530	273	R3/4”
200	560	900	390	670	325	R3/4”
250	660	1070	480	800	426	M20×1.5
300	750	1360	640	1040	478	M20×1.5
400	850	1500	600	1100	530	M20×2.0
500	1050	1600	640	1200	630	M20×2.0
600	1380	2000	700	1300	800	M20×2.0

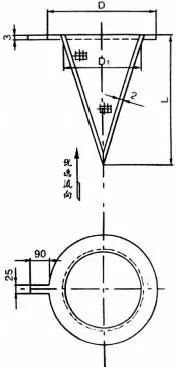

Остроконечный конический фильтр

PN1.6-10.0 МПа DN40-300 мм

Материал корпуса: SS

Условный проход DN(мм))	Размеры (мм)
Условный проход DN(мм))	D	D	L	Эффективная площадь фильтрации(м²)
40	92	30	100	0.00095
50	107	44	115	0.00162
(65)	127	58	140	0.0026
80	146	68	165	0.00359
100	190	90	215	0.0062
(125)	237	114	265	0.0097
150	262	140	330	0.0148
200	316	188	430	0.0260
250	396	238	535	0.0410
300	453	288	635	0.0589

Примечание: 1. Значение L соответствует 150% площади перфорации;
2. Определение значения D: для DN40 — по номеру таблицы труб Sch80, для DN50-300 — по номеру таблицы труб Sch40;
3. Площадь перфорации отверстий 40%, спецификация фильтрующей сетки выбирается пользователем.

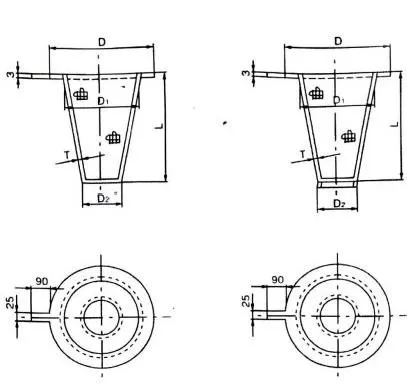

Плоскоконечный конический фильтр

PN1.6-10.0 МПа DN40-300 мм

Материал корпуса: Нержавеющая сталь

Условный проход DN(мм))	Размеры (мм)
Условный проход DN(мм))	D	D₁	D₂	T	L	Эффективная площадь фильтрации(м²)
40	92	288	20	2	65	0.00165
50	107	316	32	2	65	0.00295
65	127	366	38	2	80	0.00454
80	146	414	50	2	90	0.00612
100	190	464	64	2	115	0.01129
125	237	564	82	2	140	0.01274
150	262	30	102	2	165	0.01425
200	316	44	144	2	215	0.02579
250	396	58	184	2	255	0.03926
300	453	68	226	2	305	0.05760
350	488	90	258	3	330	0.07014
400	561	114	298	3	355	0.08842
450	609	140	344	3	380	0.10955
500	679	188	382	3	430	0.13774
600	786	238	458	3	510	0.19766
