Конструкция и принцип работы

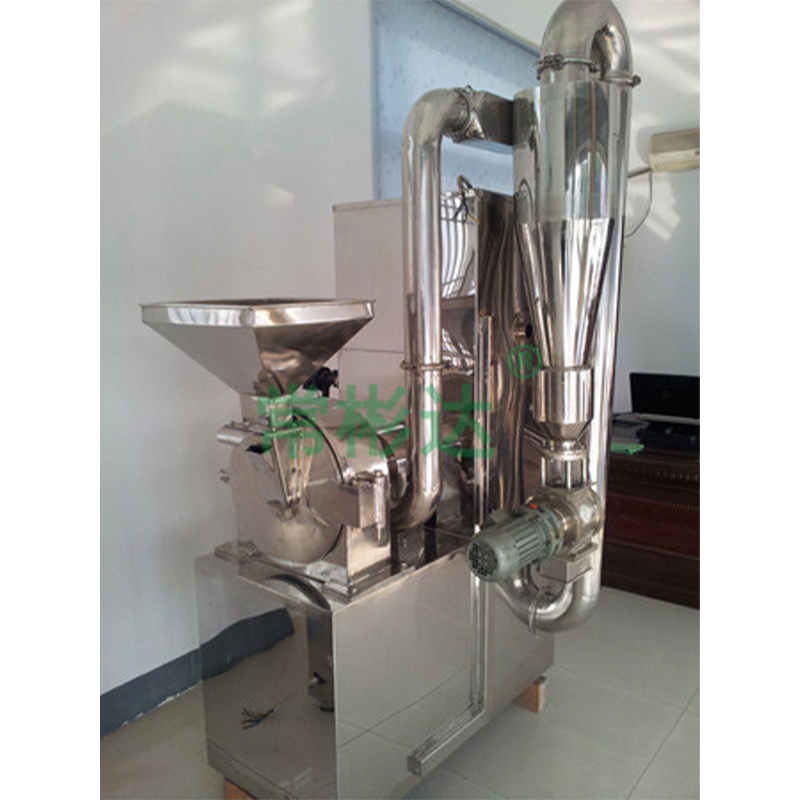

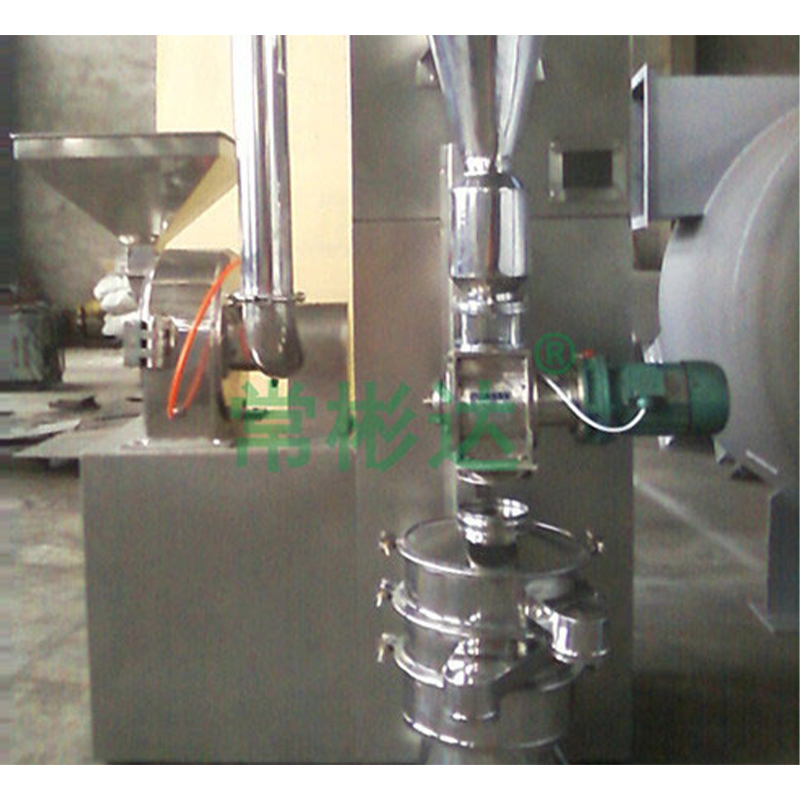

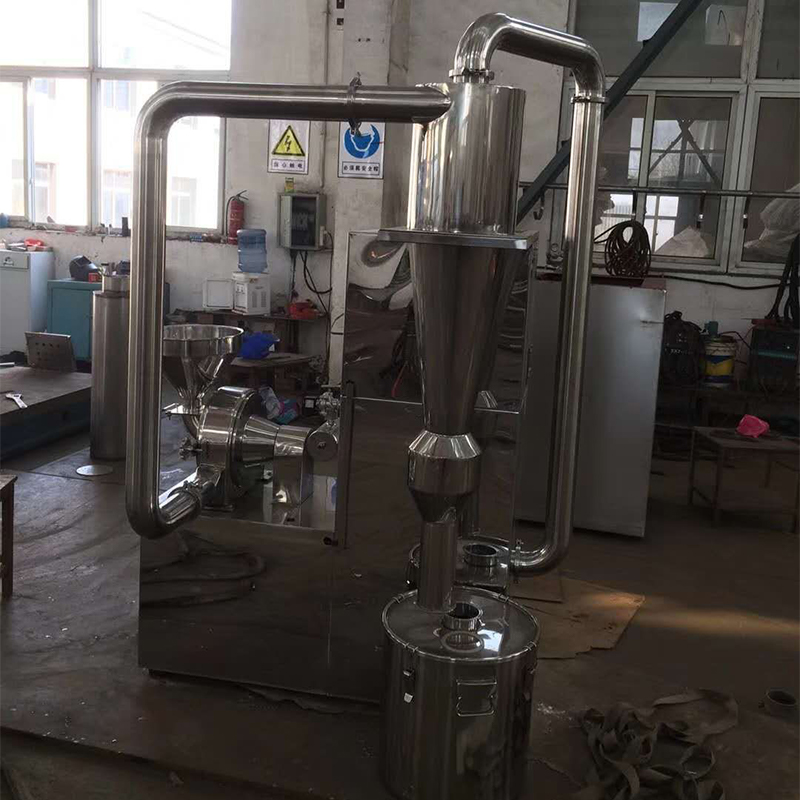

1. Основная конструкция измельчителя серии WFS включает: систему подачи материала, измельчающую систему, систему сепарации, систему сбора продукта и пылеулавливания, а также систему воздуховода. Основной блок состоит из измельчающей камеры, загрузочного бункера, подвижных ножей и зубчатого сепарирующего кольца. Система сбора материала включает воздуховоды, циклонный сепаратор и приемный бункер. Система пылеулавливания состоит из фильтрующих рукавов и вентилятора.

2. Принцип работы: Внутри измельчающей камеры расположены многозубчатые ножи, а на внешнем контуре - противонаправленное зубчатое кольцо, синхронизированное с приводом. Когда материал через загрузочный бункер попадает в измельчающую камеру, под действием привода ножи начинают высокоскоростное вращение, достигая цели измельчения длинноволокнистых материалов за счет режущего и ударного воздействия стационарных ножей. В задней части камеры расположена сепарирующая зона. В процессе измельчения под действием вентилятора измельченный материал перемещается к сепарирующей зоне, где мелкие частицы проходят через сито вместе с воздушным потоком, а крупные частицы возвращаются в измельчающую камеру для повторной обработки.

Сепарированный материал через воздуховоды попадает в циклонный сепаратор для сбора, а остаточная пыль поступает в рукавный фильтр для вторичного сбора.
