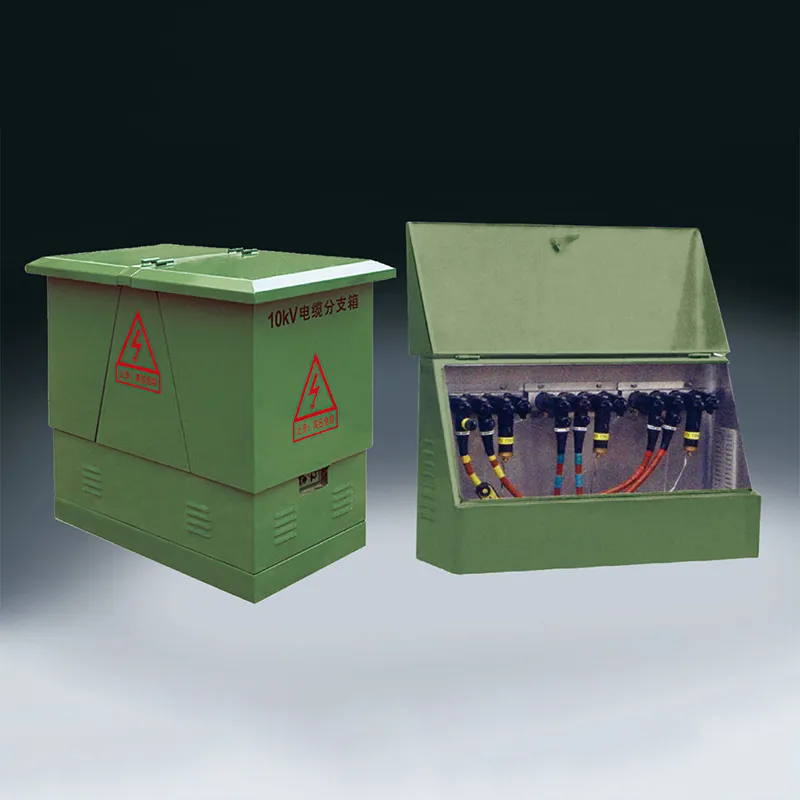

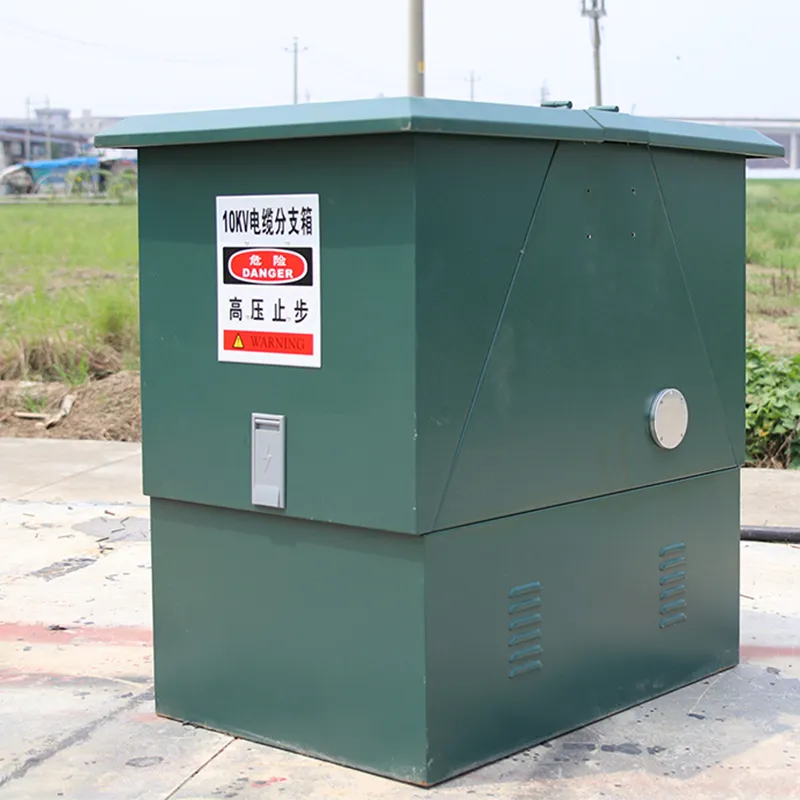

Кабельная ответвительная коробка, сокращенно ответвительная коробка, является ключевым оборудованием в системе распределения электроэнергии, используемым для распределения электроэнергии. Обычно она устанавливается на открытом воздухе (например, на улицах, в жилых массивах) или внутри помещений, служа точкой перераспределения и соединения кабельных линий.

Проще говоря, её основная функция аналогична функции «сетевого фильтра» или «многопортового адаптера» в нашей домашней электросети, но предназначена она для кабельных сетей среднего напряжения класса 10 кВ (10 000 вольт) и выше. Она позволяет безопасно и гибко распределять электроэнергию от одного основного кабеля на несколько ответвлений, передавая её различным потребителям или районным трансформаторам.

Основные функции и назначение

1.Кабельное ответвление и переключение

Ответвление (Т-образное подключение) — разделение магистральной линии на несколько ответвлений для электроснабжения нагрузок в различных направлениях
Переключение — выполнение роли промежуточного соединения на протяженных кабельных трассах, обеспечивая удобство соединения и продления линий

Распределение электроэнергии

Обеспечение гибкого зонирования питающих районов, оптимизация структуры электросети и повышение надежности электроснабжения. При возникновении неисправности на определенном ответвлении возможна его изоляция без воздействия на магистральную линию и другие ответвления

2.Удобство технического обслуживания и ремонта

Обеспечение видимых точек разрыва для удобного отключения линий, технического обслуживания и локализации неисправностей

Возможность удобного монтажа, тестирования и замены кабельной арматуры внутри корпуса

3.Функции защиты (в части продвинутых моделей)

Некоторые распределительные колонки с коммутационными аппаратами позволяют выполнять переключения цепей для изменения конфигурации питающих путей, что дополнительно повышает гибкость системы электроснабжения
