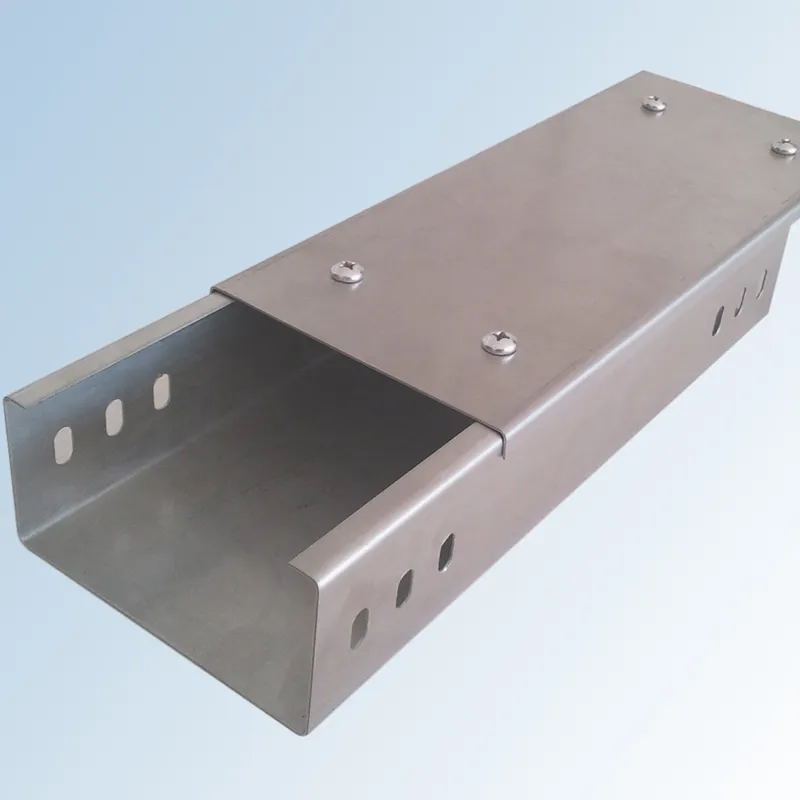

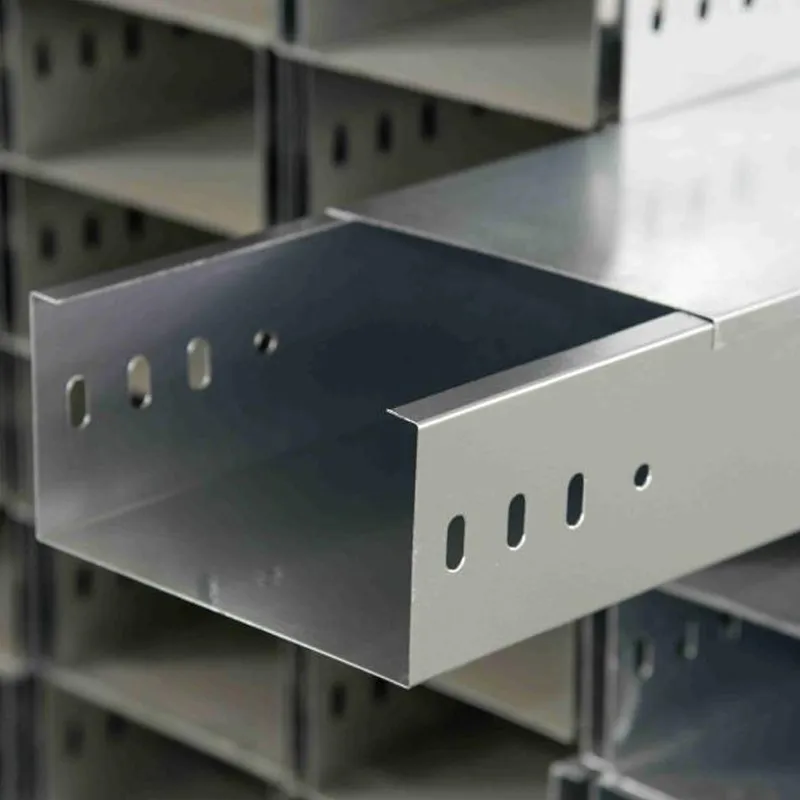

Кабельный лоток, также часто называемый кабельным трапом, представляет собой системный компонент, предназначенный для поддержки, защиты и управления кабелями, проводами или трубопроводами. Можно представить его как «скоростную магистраль» или «эстакаду», построенную для кабелей.

В отличие от простой открытой прокладки или размещения в трубах, он использует открытую структуру лотка или лестничной системы, в которой кабели аккуратно укладываются, формируя систему прокладки кабелей, удобную для монтажа, обслуживания и модернизации.

Основные функции кабельных лотков

1.Опорная функция и несущая способность

Основная задача — обеспечение надежной поддержки кабелей, предотвращение провисания и деформации под собственным весом или внешними воздействиями.

2.Защита кабелей

Предохранение кабелей от механических повреждений, химической коррозии, пыли, влаги и других внешних факторов. Некоторые закрытые типы лотков дополнительно обеспечивают огнезащитные свойства.

3.Упорядочивание и разделение

Кабели различного напряжения и назначения (силовые, коммуникационные, управляющие) прокладываются раздельно, что исключает взаимные помехи и повышает безопасность и надежность.

4.Удобство обслуживания и расширения

Открытая или разборная конструкция значительно упрощает добавление, замену, осмотр и обслуживание кабелей, сокращая эксплуатационные расходы.

5.Эстетика и стандартизация

Обеспечивает аккуратный и эстетичный вид кабельных линий, соответствуя современным промышленным и строительным требованиям к безопасности, чистоте и стандартизации.

Базовая структура кабельных лотков

Полная система кабельных лотков обычно состоит из следующих компонентов:

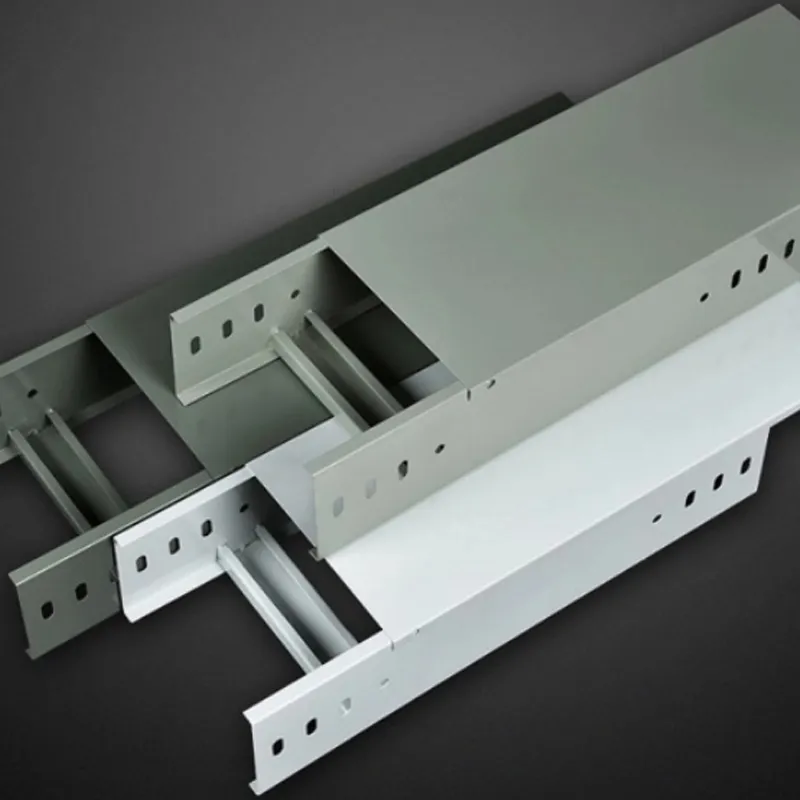

1.Основные компоненты (лотки/лестничные лотки)

Основная часть, несущая кабели.

2.Прямые секции

Секции стандартной длины, составляющие основу системы.

3.Угловые элементы (отводы)

Детали для изменения направления, такие как горизонтальные и вертикальные отводы (подъемы и спуски).

4.Тройники/крестовины

Элементы для ответвления кабельных линий.

5.Вспомогательные компоненты:

(1).Кронштейны

Опорные конструкции для крепления лотков к стенам, колоннам или потолку.

(2).Консоли

Соединительные элементы между кронштейнами и основными лотками.

(3).Соединительные пластины

Элементы для соединения двух прямых секций.

(4).Крышки

Для закрытых лотков, обеспечивают защиту от пыли и помех.

(5).Разделительные перегородки

Элементы для разделения кабелей разных типов внутри одного лотка.

Распространенные материалы для кабельных лотков

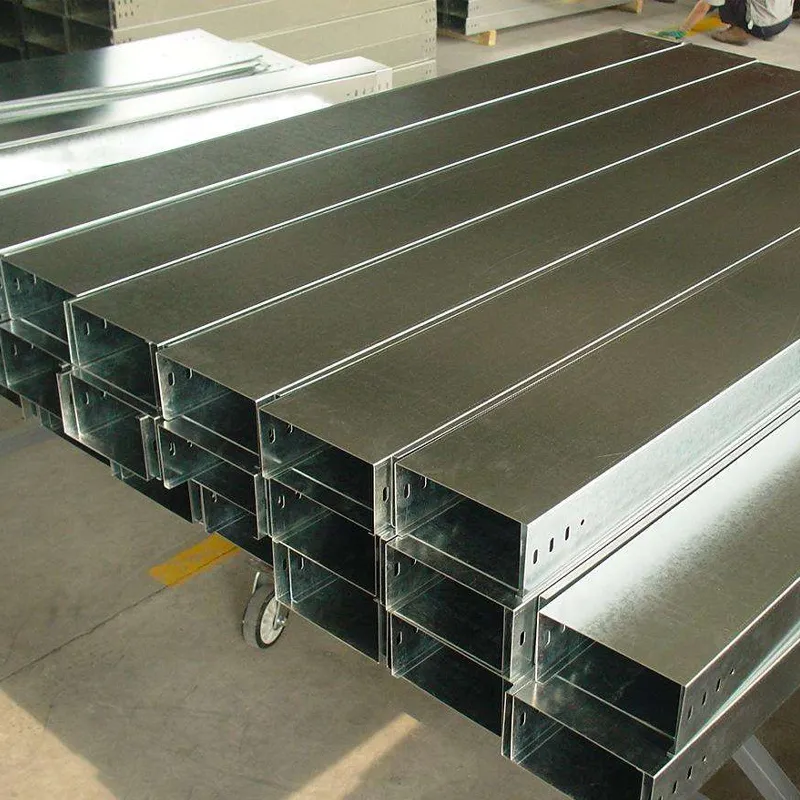

1.Оцинкованная сталь

Наиболее распространенный и экономичный материал, обладающий хорошей устойчивостью к коррозии. Подходит для обычных сухих условий.

2.Нержавеющая сталь

Обладает превосходной коррозионной стойкостью, применяется в условиях повышенной влажности, химического воздействия и других сложных сред, таких как пищевые производства, химические заводы, прибрежные зоны. Часто используются марки 304 и 316.

3.Алюминиевый сплав

Лекий вес, хорошая коррозионная стойкость (особенно благодаря образованию оксидной пленки на воздухе), эстетичный внешний вид и отсутствие магнитных свойств. Применяется в случаях, требующих легкости, антикоррозийной защиты или немагнитных характеристик.

4.Стеклопластик (FRP)

Изготовлен из стекловолокна и смолы, отличается легкостью, высокой прочностью, исключительной стойкостью к коррозии и хорошими изоляционными свойствами. Подходит для сред с агрессивными химическими воздействиями, такими как сильные кислоты и щелочи.
