Анализ электропроводности: Глубокий анализ данных удельного сопротивления

Для новой низкоомной нержавеющей катодной плиты ISA мы измерили три ключевых значения удельного сопротивления, построив «модель пути проводимости» от точки ввода питания до рабочей поверхности нижней части катодной плиты. Это напрямую влияет на энергопотребление электролизной ванны и равномерность распределения тока.

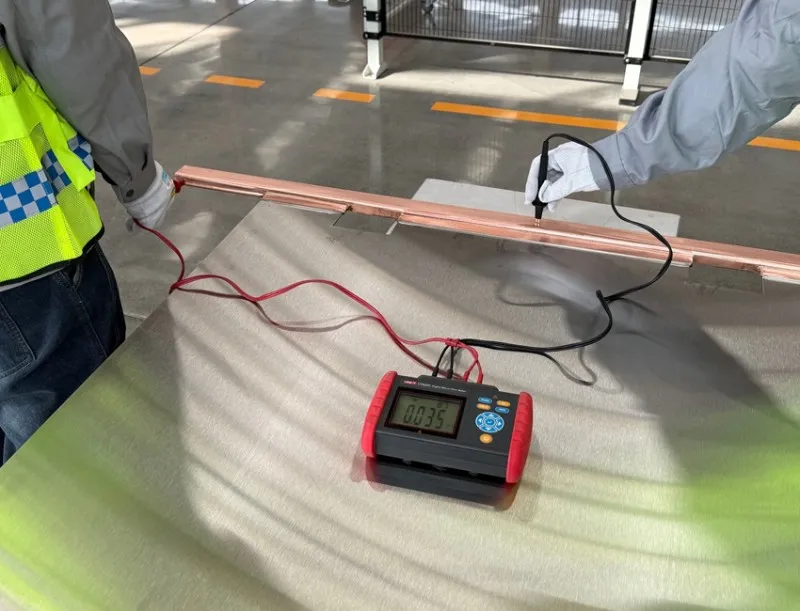

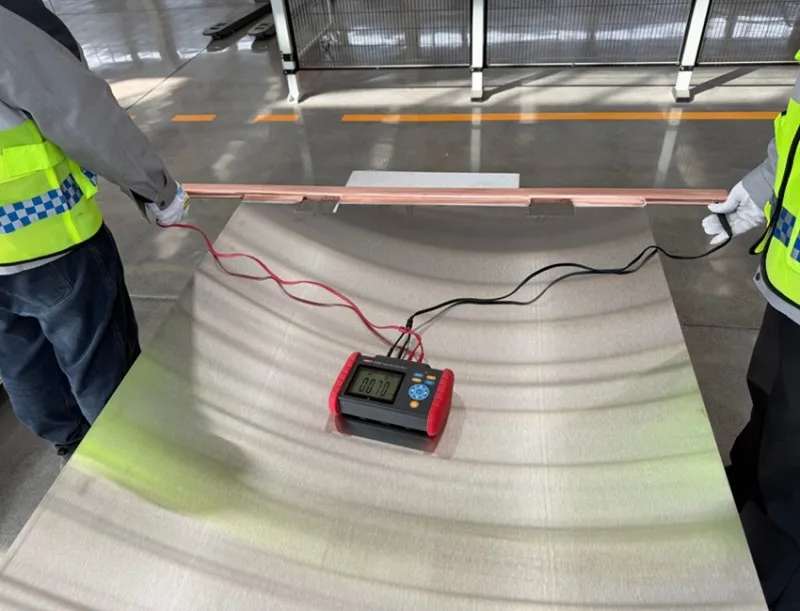

Удельное сопротивление токопроводящей шины катодной плиты из нержавеющей стали (0,035 мОм)

Значение: Это удельное сопротивление самого материала токопроводящей шины. Чрезвычайно низкое значение указывает на использование меди с высокой электропроводностью в качестве основного проводящего сердечника.

Ценность: Будучи первичным каналом для поступления тока в катодную плиту, крайне низкое сопротивление обеспечивает эффективную передачу большей части электроэнергии с минимальными потерями к месту соединения с пластиной из нержавеющей стали. Это является первым гарантом снижения общего падения напряжения в электролизере и расхода электроэнергии на постоянном токе.

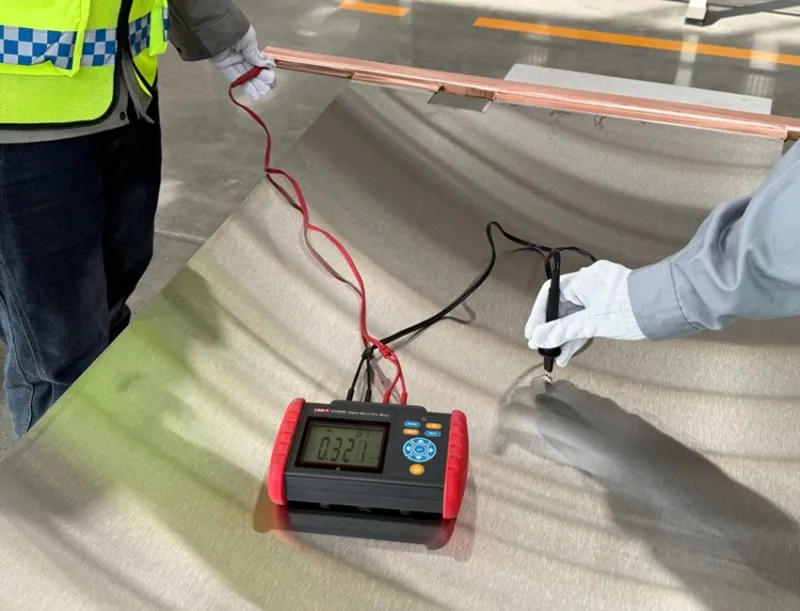

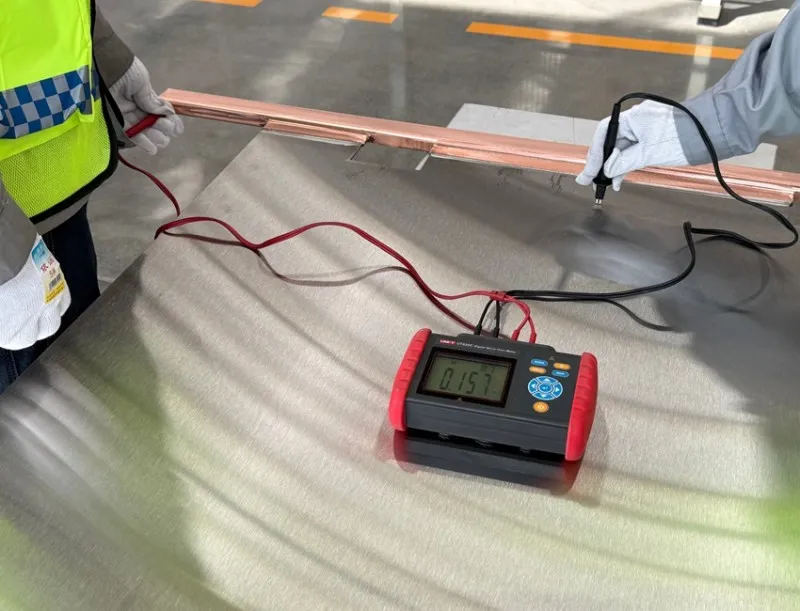

Удельное сопротивление перехода от токопроводящей шины к пластине из нержавеющей стали катодной плиты (0,321 мОм)

Значение: Это представляет собой сопротивление в месте перехода тока от токопроводящей шины к основной части пластины из нержавеющей стали. Оно включает переходное сопротивление контакта между ними и сопротивление области сварного шва.

Ценность: Это значение значительно выше, чем сопротивление самой шины, и является ключевой контрольной точкой технологии. Благодаря «высокому коэффициенту прилегания токопроводящей шины» и «лазерной сварке по методу вставки», AATi максимально увеличивает эффективную площадь контакта, достигая металлургического соединения, что позволяет удерживать сопротивление в этой критически важной точке соединения на низком уровне. Это гарантирует равномерный и беспрепятственный подвод тока ко всей поверхности пластины из нержавеющей стали.

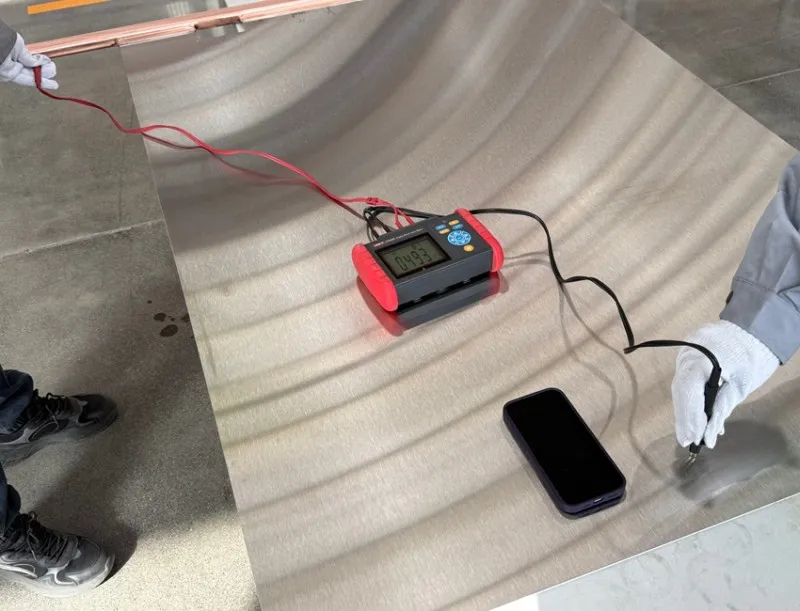

Удельное сопротивление пути от токопроводящей шины до нижней части пластины из нержавеющей стали катодной плиты (0,493 мОм)

Значение: Это общее сопротивление пути прохождения тока от токопроводящей шины до самого нижнего края пластины из нержавеющей стали. Оно включает упомянутое выше переходное сопротивление, а также объемное сопротивление, возникающее при прохождении тока вниз по самой пластине из нержавеющей стали (материал: 316L или дуплексная нержавеющая сталь).

Ценность: Это окончательный показатель, характеризующий общую электропроводность катодной плиты из нержавеющей стали и равномерность распределения тока по ее поверхности. Разница между этим значением и «переходным сопротивлением» в основном отражает электропроводность пластины из нержавеющей стали и способность распределять ток по поверхности. Оптимизированная конструкция стремится максимально снизить это общее значение и обеспечить минимальное падение напряжения от верха до низа, что делает реакцию осаждения (например, меди, никеля, кобальта) по всей поверхности пластины более равномерной, избегая локальных утолщений или истончений.

Вывод: Эти три набора данных образуют прогрессию, демонстрируя системную оптимизацию конструкции проводимости катодной плиты AATi: использование токопроводящей шины из меди с высокой проводимостью, обеспечение сверхнизкого переходного сопротивления и, в конечном итоге, гарантия эффективной проводимости всей рабочей поверхности. Это напрямую преобразуется в энергосберегающий эффект на производстве и более высокое качество продукции (например, более равномерное осаждение катодного металла).

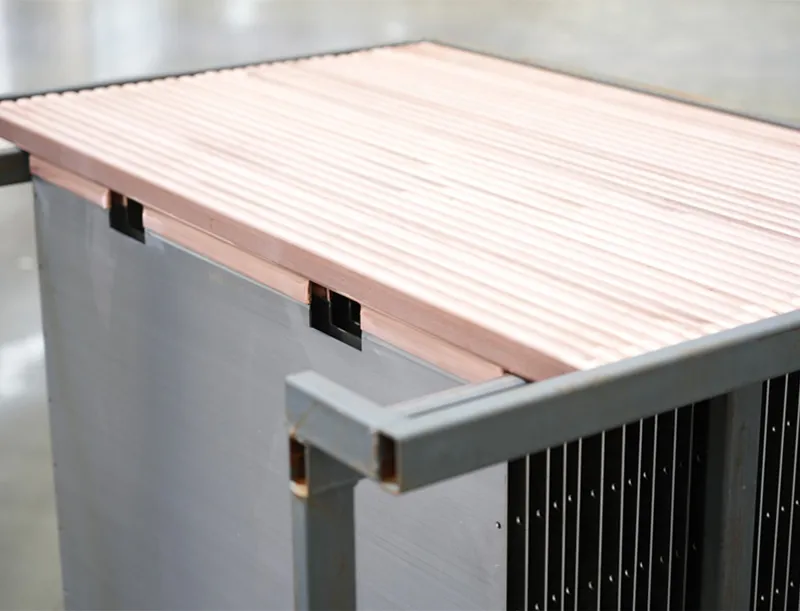

Подробное описание структурной стабильности и производственных процессов новой низкоомной нержавеющей катодной плиты ISA

«Общая структурная стабильность»

Это означает, что катодная плита обладает превосходной жесткостью и устойчивостью к деформации в течение всего жизненного цикла: при подъеме, погружении в ванну, длительном электролизе и выдерживании усилий при съеме осадка. Обычно это достигается за счет рационального выбора толщины пластины, конструкции ребер жесткости (при наличии) и прочной конструкции токопроводящей шины. Структурная стабильность является предпосылкой для поддержания постоянного межэлектродного расстояния и предотвращения коротких замыканий.

«Высокий коэффициент прилегания токопроводящей шины»

Это ключевая технологическая предпосылка для снижения переходного сопротивления (упомянутые выше 0,321 мОм). Перед сваркой контактные поверхности токопроводящей шины и пластины из нержавеющей стали должны быть подвергнуты точной обработке для обеспечения высокой плоскостности и чистоты, достигая максимальной площади плотного прилегания. Высокий коэффициент прилегания уменьшает зазоры, закладывая основу для последующего сварного соединения с полной и глубокой зоной сплавления.

«Соединение выполняется методом вставной лазерной сварки»

Вставная конструкция: В токопроводящей шине из меди со стальной оболочкой выполняется паз, в который вертикально и точно вставляется выправленная пластина из нержавеющей стали. Эта механическая замковая конструкция обеспечивает первоначальную прочность соединения и точность позиционирования до сварки, что позволяет более эффективно передавать напряжения среза при съеме осадка.

Лазерная сварка: Это современный сварочный процесс с высокой плотностью энергии и высокой точностью.

Преимущества: Малая зона термического влияния, малая деформация; большая глубина проплавления, высокая степень сплавления; высокая скорость сварки, высокая степень автоматизации.

Вклад в электропроводность: Лазер создает глубокоплавящийся сварной шов на границе раздела между токопроводящей шиной и пластиной из нержавеющей стали, достигая их металлургического соединения. Это превращает путь прохождения электронов через границу раздела из «контактного» в «единое целое», что является технологическим ключом к достижению чрезвычайно низкого переходного сопротивления.

Ровный сварной шов: Это не только эстетично, но, что более важно, позволяет избежать точек концентрации напряжений, повышает усталостную прочность, а также облегчает очистку, снижая риск коррозии от остаточного электролита.

«Выдерживает давление при съеме осадка»

Это окончательная проверка прочности сварного соединения. При отслоении осажденного металла (например, катодной меди) ножи съемной машины прикладывают огромный крутящий момент, силы среза и вибрации ко всей катодной плите, особенно к месту сварного соединения.

Комбинация вставной конструкции и глубокой лазерной сварки обеспечивает прочность и вязкость, значительно превышающие таковые при традиционной сварке, гарантируя, что место сварки не растрескается и не ослабнет в течение десятков или сотен циклов использования, тем самым обеспечивая долгосрочно стабильные проводящие свойства и срок службы.

Итог

Новая низкоомная нержавеющая катодная плита ISA производства AATi успешно объединяет в себе превосходные проводящие свойства (низкое и рационально распределенное удельное сопротивление) с выдающейся механической прочностью и циклическим сроком службы благодаря органичному сочетанию материаловедения (медно-стальной композит), точной механической обработки (высокий коэффициент прилегания) и передовых производственных процессов (вставная лазерная сварка).

Ее технологическая ценность проявляется в следующем:

Для пользователя: Это означает более низкий расход электроэнергии постоянного тока на тонну продукции, более равномерное качество осаждаемого продукта, меньшее обслуживание электродов и более высокий коэффициент использования оборудования.

С технологической точки зрения: Она представляет собой образец развития современного электролитического оборудования в направлении высокой производительности, длительного срока службы и интеллектуализации (стабильные характеристики являются основой сбора данных и точного управления).
