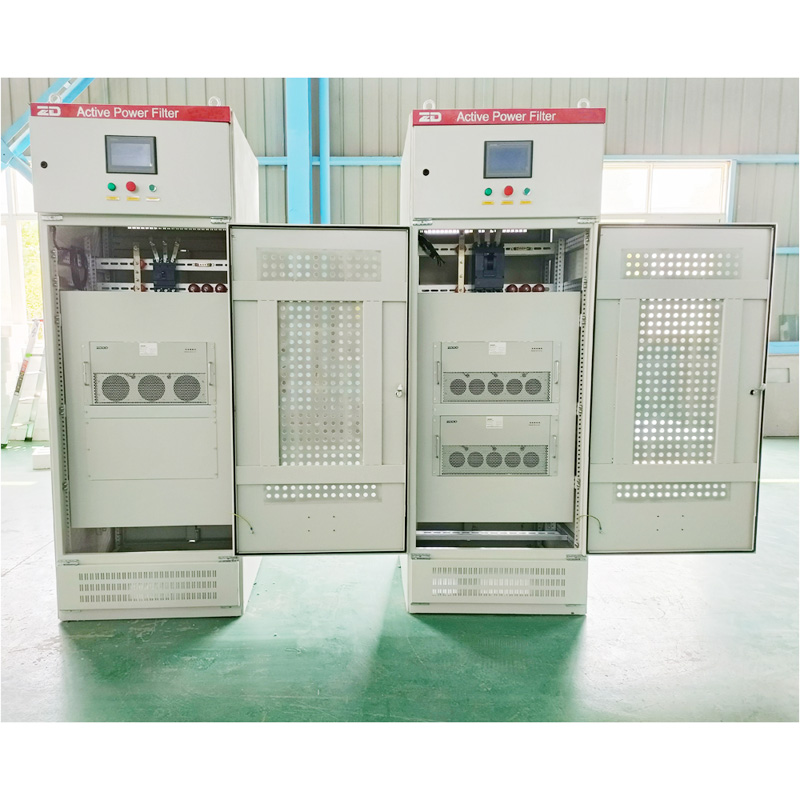

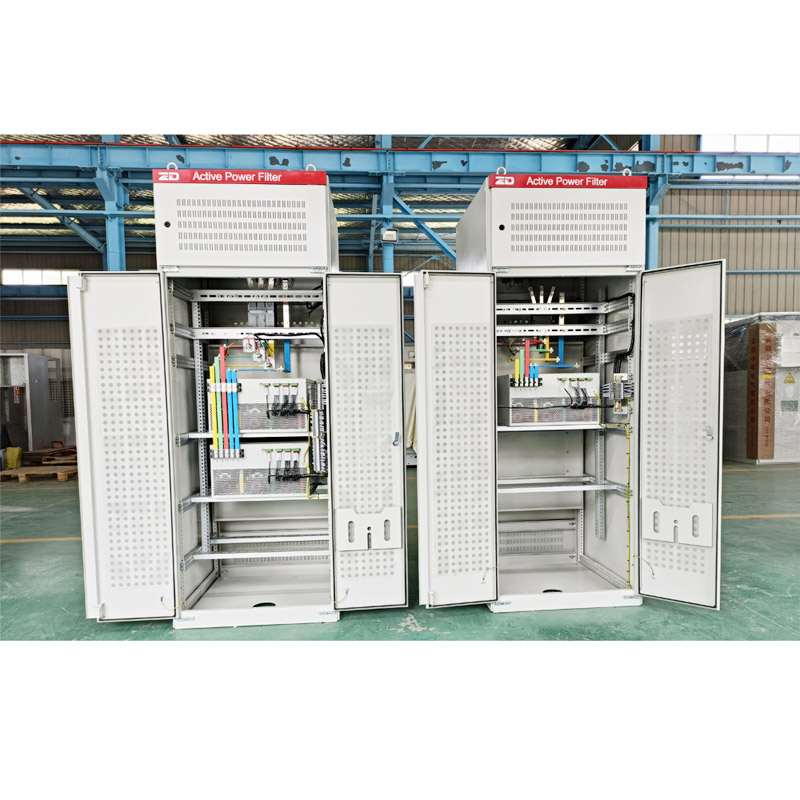

Панель активного фильтра гармоник

₽381,303.75
1 Один

Получение последних цен

Параметры продукта

Изготовление на заказ:

доступно
Применение:

источники питания, электроника, музыкальные инструменты, освещение, выпрямители, аудио
Стадия:

Третья

Подробнее Связаться с магазином

ООО Аньхой Чжундянь Электрик

No.25, улица Цзиньхэ, EDZ, уезд Хуайюань, город Бенбу, провинция Аньхой, Китай

Описание продукта

Информация о компании

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Подробности о продукте

Обзор

Активный фильтр гармоник (AHF) ZDDQ является идеальным комплексным решением проблем качества электроэнергии в электросети, таких как волна гармоник (может полностью фильтровать помехи от 2 до 50 гармоник), реактивная мощность и 3-х фазный дисбаланс нагрузки.

Активный фильтр гармоник подключается параллельно в электросеть, чтобы обнаружить гармоническую волну в электросети в режиме реального времени, генерировать ток компенсации обратной фазы через преобразователь и динамически фильтровать гармоническую волну в электросети.Работа AHF не зависит от структуры электросети и типа нагрузки, и он не будет создавать гармонических колебаний в системе, таким образом, идеально реализуя управление гармоническими волнами различных нагрузок.

Активный фильтр гармоник также может реализовать динамическую реактивную компенсацию и управлять переключением конденсаторов, чтобы улучшить коэффициент мощности энергосистемы.Между тем, AHF имеет функцию контроля дисбаланса тока 3-фазной нагрузки, таким образом, комплексно решая различные проблемы качества электроэнергии в электросети.

Технические данные

ТЕХНИЧЕСКИЕ ДАННЫЕ
Название продукта	Панель активного фильтра гармоник (панель активного фильтра мощности)
Заводская модель	ZD-APF
ЭЛЕКТРИЧЕСКАЯ СПЕЦИФИКАЦИЯ
Входное напряжение	220V / 400V / 480V / 690V
Электрическое соединение	3 фазы 3 провода / 3 фазы 4 провода
Номинальная частота	50 Гц / 60 Гц
Номинальный ток	50A ~ 2000A
Резервирование	Каждый модуль представляет собой независимую систему фильтрации
Режим компенсации	Компенсация гармоник, реактивной мощности, 3-х фазного дисбаланса
Диапазон устранения гармоник	2-й ~ 50-й нечетный порядок (выборочная или полная компенсация)
Характеристики фильтрации гармоник	Фильтрация до 98% гармоник при номинальной нагрузке
Возможность компенсации реактивной мощности	Компенсация реактивной мощности как индуктивного, так и емкостного характера
Компенсация реактивной мощности	PF≥0,99 после компенсации (при достаточной мощности)
Возможность коррекции дисбаланса	≤5% при достаточной мощности
Самоадаптация последовательности фаз	Да
Время полного отклика	≤5 мс
Время мгновенного отклика	≤50us
Тепловые потери	≤2,5% от номинальной мощности АПФ (кВА)
Ограничение выходного тока	Автоматическое (100% номинальной мощности)
Параллельное расширение (система)	До 12 стоек
НАРАБОТКА НА ОТКАЗ	>100 000 часов
ТЕХНОЛОГИЯ УПРАВЛЕНИЯ
Человеко-машинный интерфейс	7-дюймовый цветной жидкокристаллический дисплей (ЖК-дисплей)
Технология управления	Управление с помощью ЦСП
Связь	RS485
Мониторинг	Программное обеспечение ZDDQ HMI Monitor
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Степень защиты модуля от внешних воздействий	IP20
Метод охлаждения	Интеллектуальное принудительное воздушное охлаждение
Уровень шума	5 дБ(A) @1 м (модуль)
Размеры (ШДГ/мм)	Основываясь на мощности, можно настроить размер панели
Вес (кг)	Основываясь на мощности, можно настроить размер панели
ЭКОЛОГИЧЕСКИЕ ТРЕБОВАНИЯ
Температура окружающей среды	-10~50 ℃
Относительная влажность	0~95%
Высота над уровнем моря	≤ 1500 м Номинальная мощность,
Высота над уровнем моря	1500-2000 м (снижение на 1% на 100 м)

Принципы работы AHF

Активный фильтр гармоник подключается параллельно нелинейной нагрузке и использует один набор трансформаторов тока (ТТ) для определения тока нагрузки.Он вычисляет гармонический ток каждого порядка, а затем генерирует компенсирующий ток с той же амплитудой, но с противоположными фазовыми углами по отношению к обнаруженному гармоническому току, который нивелирует исходные гармоники нагрузки.

APF не только устраняет гармонический ток со стороны нагрузки, но и снижает гармоническое напряжение, вызванное гармоническими токами.Система APF также может улучшить коэффициент мощности (PF) и устранить дисбаланс нагрузки в энергосистеме.

Преимущества АПФ

■ Сверхбыстрая компенсация реактивной мощности (индуктивной и емкостной).

■ Компенсация гармоник до 50-й гармоники (индивидуальный выбор).

■ Балансировка нагрузки между фазами и ненагруженным нейтральным проводом.

■ Компенсация мерцания.

■ Снижение перегрева/Снижение количества помех при отключении/Снижение перегрузки/Снижение количества отказов оборудования.

■ Повышение надежности.

■ Компактный дизайн и модульная система.

■ Обнаружение резонанса сети.

■ Удобное для пользователя меню HMI.

■ Система Ethernet и ethercat для межсоединений.

■ Высокая производительность и надежность.

■ Нечувствительность к условиям сети/сетей.

■ Простая установка.

Области применения AHF

■ Промышленные установки с набором нелинейных нагрузок мощностью более 500 кВА (частотно-регулируемые приводы, ИБП, выпрямители и т.д.)

■ Установки, требующие коррекции коэффициента мощности.

■ Установки, в которых необходимо снизить искажения напряжения, чтобы не нарушить работу чувствительных нагрузок.

■ Установки, где искажения тока должны быть уменьшены, чтобы избежать перегрузок

Ниже приведены типичные области применения активного фильтра гармоник:
