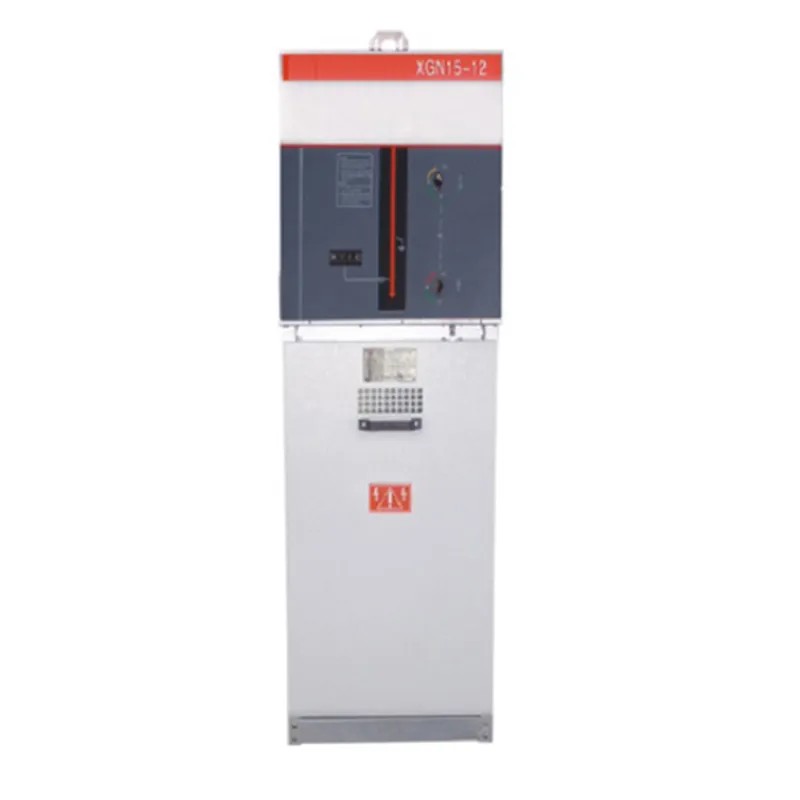

Шкаф с нагрузочным выключателем XGN15

₽325418.47
1 Pc

Получение последних цен

Параметры продукта

Индивидуальная настройка:

Доступно
Послепродажное обслуживани:

Да
Состояние:

Новый

Подробнее Связаться с магазином

Группа Шэнхэн

Китай, Ляонин

Описание продукта

Информация о компании

Основная информация

Номинальное напряжение

12КВ

Номинальная частота

50Гц

Выдерживаемое напряжение промышленной частоты в течение 1 мин

Между фазами и относительно земли 42КВ; разрыв изоляции 48КВ

Выдерживаемое импульсное напряжение грозового разряда (пиковое значение)

Между фазами и относительно земли 75КВ; разрыв изоляции 85КВ

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Описание продукции

Назначение шкафов с нагрузочными выключателями

Шкафы с нагрузочными выключателями в основном используются в качестве вводных ячеек в кольцевых и радиальных схемах подключения.

Данный шкаф обычно комплектуется одним двухпозиционным или трехпозиционным нагрузочным выключателем и его приводным механизмом.

Доступ в кабельное отделение возможен только когда нагрузочный выключатель находится в заземленном положении.

Указатель положения нагрузочного выключателя соответствует требованиям МЭК 60129-А2 (1996). Оперативный персонал может проверить состояние выключателя (отключен или заземлен) через смотровое окно на дверце низковольтного отсека. Во время работы оборудования персонал также может легко наблюдать кабельные соединения и индикацию неисправностей (при их наличии) через переднее смотровое окно.

Двухпозиционные нагрузочные выключатели (без заземления) в основном используются в схемах с нижним вводом. В передней части кабельного отсека установлена перегородка с соответствующими предупреждающими знаками. Доступ в кабельное отделение невозможен без специального инструмента для демонтажа перегородки.

Особенности продукции

Корпусные стационарные коммутационные устройства в металлической оболочке серий XGN15-12(F)/T630-25 и XGN15-12(F·R)/T125-31.5 предназначены в основном для кольцевого или двойного радиального электроснабжения в трехфазных системах переменного тока 50 Гц номинальным напряжением 10 кВ. Также могут использоваться для терминального электроснабжения в качестве устройств управления электроэнергией и защиты электрооборудования. Они также подходят для установки в комплектные трансформаторные подстанции, особенно в компактные КТП.

Номер	Наименование параметра		Единица	Технический параметр
				XGN15-12(F）	XGN15-12(F∙R)
1	Номинальное напряжение		КВ	12
2	Номинальная частота		Гц	50
3	Номинальный уровень изоляции	Выдерживаемое напряжение промышленной частоты в течение 1 мин	КВ	Между фазами и относительно земли 42; разрыв изоляции 48
		Выдерживаемое импульсное напряжение грозового разряда (пиковое значение)		Между фазами и относительно земли 75; разрыв изоляции 85
4	Номинальный ток главной шины		А	630
5	Номинальный ток			630	125
6	Номинальный ток отключения замкнутого контура			630
7	Номинальный ток отключения активной нагрузки			630
8	Номинальный ток отключения зарядного тока кабеля			10
9	Номинальный ток переноса				1700
10	Мощность отключения ненагруженного трансформатора		КВА	1250
11	Номинальный ток включения (пиковое значение)		КА	63
12	Номинальный ток кратковременной выдержки (2с)			25
13	Номинальный ток динамической стойкости			63
14	Номинальный ток отключения при коротком замыкании				31.5（Ожидаемое значение）
15	Пиковый ток выдержки цепи заземления			63
16	Ток кратковременной выдержки цепи заземления (2с)			25
17	Тип применяемого предохранителя				S¨LAJ
18	Номинальное напряжение вспомогательной цепи		В	DC220、110、AC220、110
19	Степень защиты			IP3X
20	Механический ресурс	Выключатель нагрузки	раз	5000
		Заземляющий разъединитель		2000
