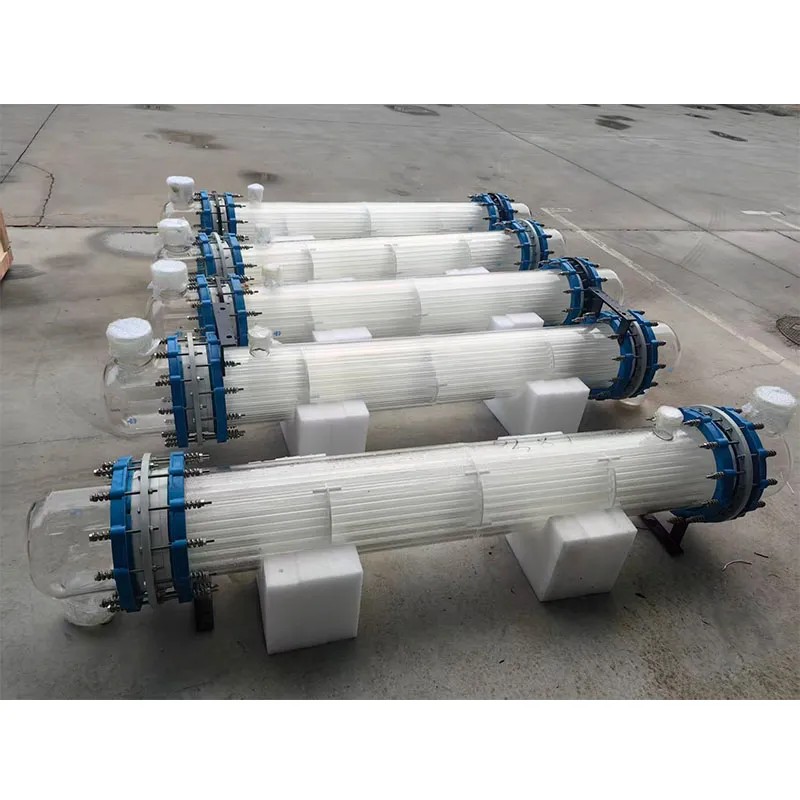

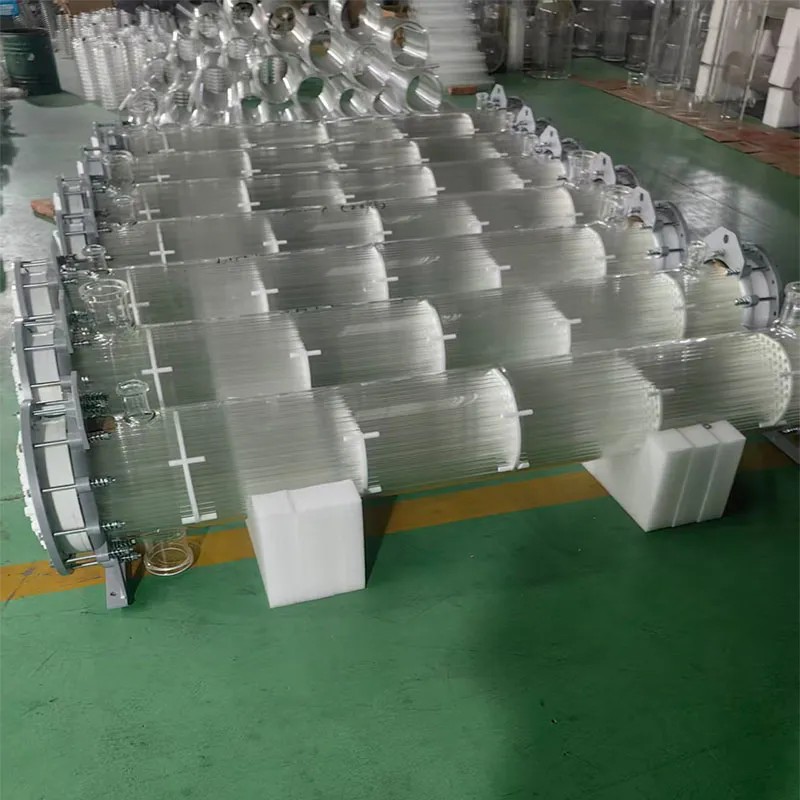

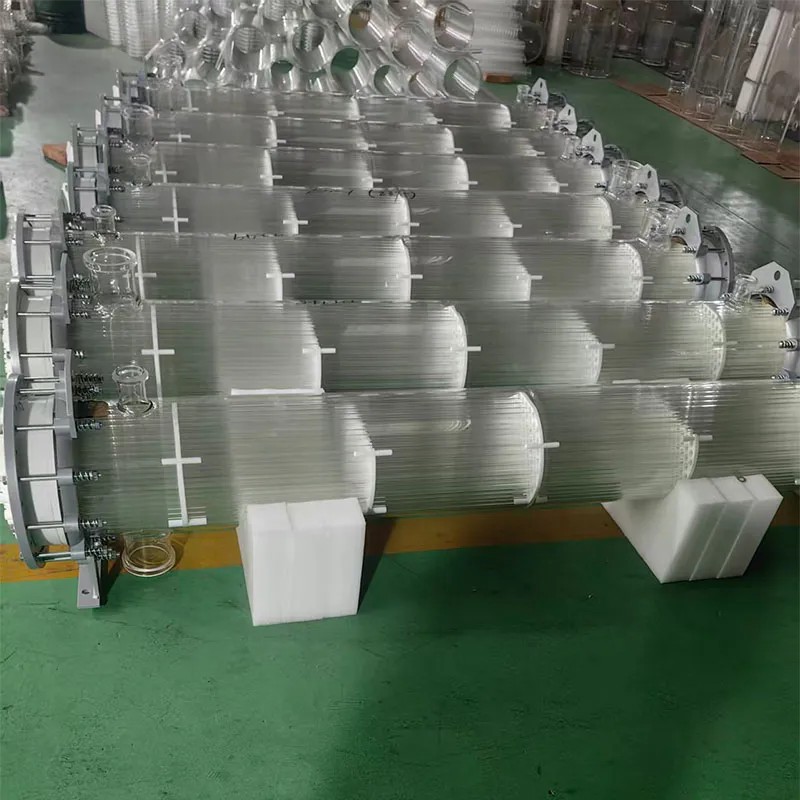

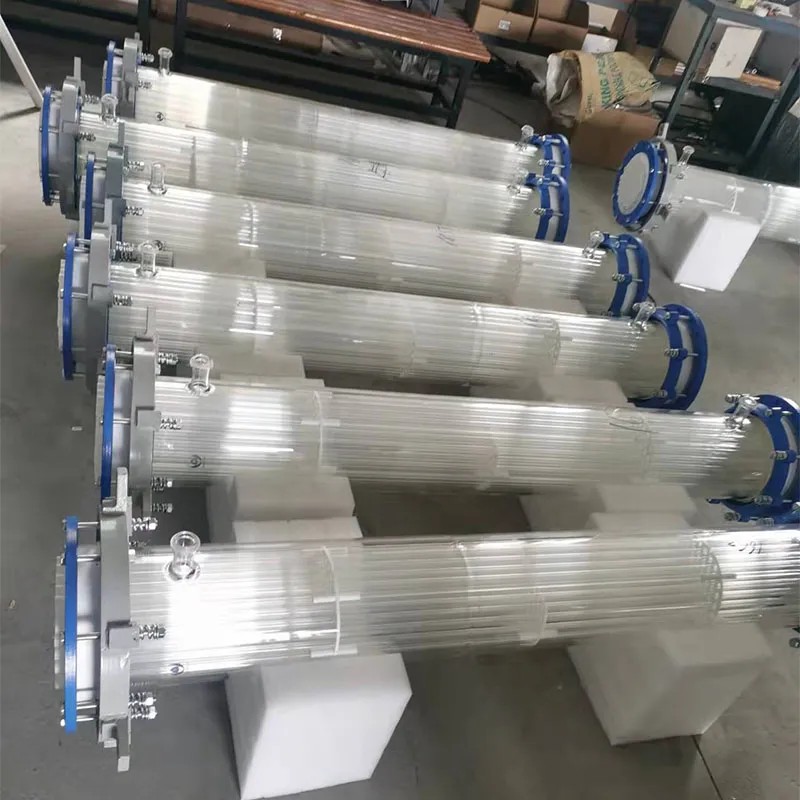

Стеклянный трубчатый конденсатор (также известный как многотрубчатый конденсатор) — это высокоэффективное теплообменное устройство, специально разработанное для конденсации паров в лабораториях или маломасштабном производстве. Его основная структура состоит из следующих частей:

Корпус: Цилиндрическая внешняя стеклянная трубка, герметизированная с обоих концов.

Внутренний сердечник: Содержит множество параллельных тонких стеклянных трубок (обычно 4-12), образующих плотный пучок.

Путь охлаждения: Охлаждающая вода течет в полости между корпусом и трубками, а пар проходит через тонкие трубки; теплообмен происходит через стенки трубок.

Ключевые особенности

Высокая эффективность конденсации: Многотрубчатая структура значительно увеличивает площадь теплообмена, эффективность конденсации заметно выше, чем у прямых или змеевиковых конденсаторов.

Коррозионная стойкость: Материал — боросиликатное стекло, устойчивое к кислотам, щелочам, органическим растворителям и высоким температурам (обычно ≤300°C).

Прозрачность и визуализация: Позволяет наблюдать за процессом конденсации, предотвращая засорение или отклонения от нормы.

Конструкция с низким сопротивлением: Пар шунтируется по параллельным тонким трубкам, перепад давления низкий, что подходит для обработки паров с большим расходом.

Области применения

Системы дистилляции: Быстрая конденсация и возврат высококипящих растворителей (таких как ксилол, ДМФА) или паров с большим расходом.

Химические реакции: В системах обратного холодильника для контроля улетучивания паров и поддержания равновесия в реакционной системе.

Опытно-промышленное производство: Маломасштабные процессы с непрерывным потоком, связывающие лабораторные и промышленные масштабы.

Меры предосторожности

Защита от теплового удара: Избегайте резких перепадов температур, чтобы предотвратить растрескивание стекла; необходим постепенный нагрев и охлаждение.

Контроль давления воды: Давление охлаждающей воды не должно быть слишком высоким (обычно <0.1 МПа), чтобы предотвратить разрыв стеклянных трубок.

Очистка и обслуживание: Регулярно промывайте разбавленной кислотой или растворителем для предотвращения засорения трубок накипью или органическими отложениями.

Итог

Стеклянный трубчатый конденсатор благодаря многотрубчатой параллельной конструкции оптимизирует эффективность теплопередачи и пропускную способность, сочетая химическую инертность стеклянной аппаратуры и возможность визуального наблюдения за процессом. Является идеальным выбором для задач конденсации с высокой нагрузкой, широко применяется в процессах эффективного разделения и очистки в тонком органическом синтезе, фармацевтике и научных исследованиях.
