По мере постоянного расширения масштабов нефтеперерабатывающих и химических предприятий, а также баз хранения нефти, объемы сопутствующих резервуаров также постоянно увеличиваются. Применявшаяся ранее для крыш резервуаров пластинчато-ребристая конструкция обладает сниженными прочностными характеристиками, требует большого расхода стали и имеет сложную технологию изготовления. Поэтому в Китае с 80-х годов XX века начались разработка и создание сетчатых куполов для крыш крупных резервуаров, а в начале 90-х годов технология коротколинейных сетчатых куполов была применена на крупных резервуарах. В настоящее время подавляющее большинство конструкций крыш крупных резервуаров в стране используют стальные сетчатые купола.

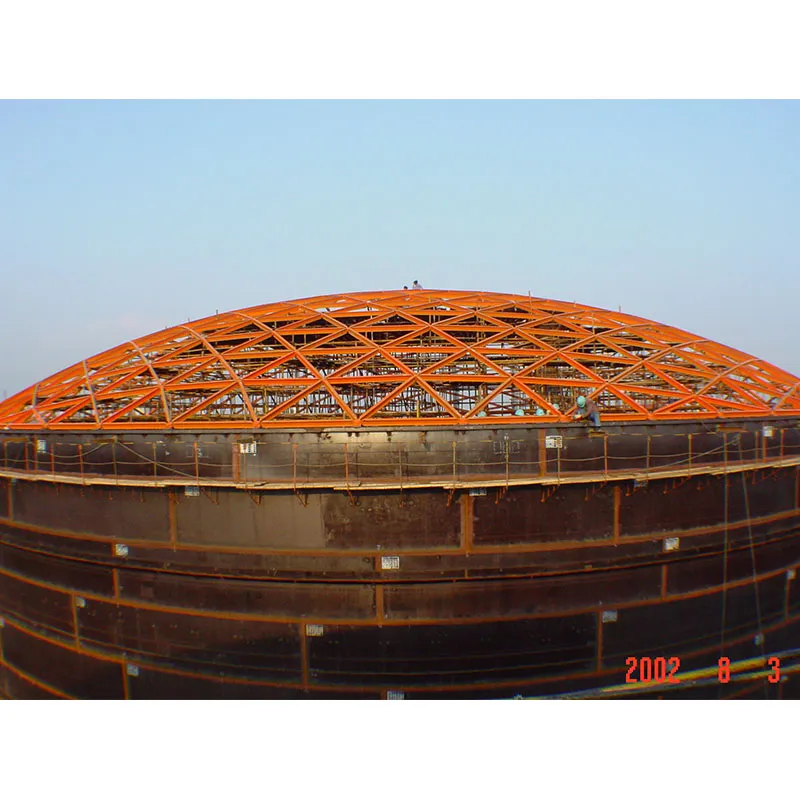

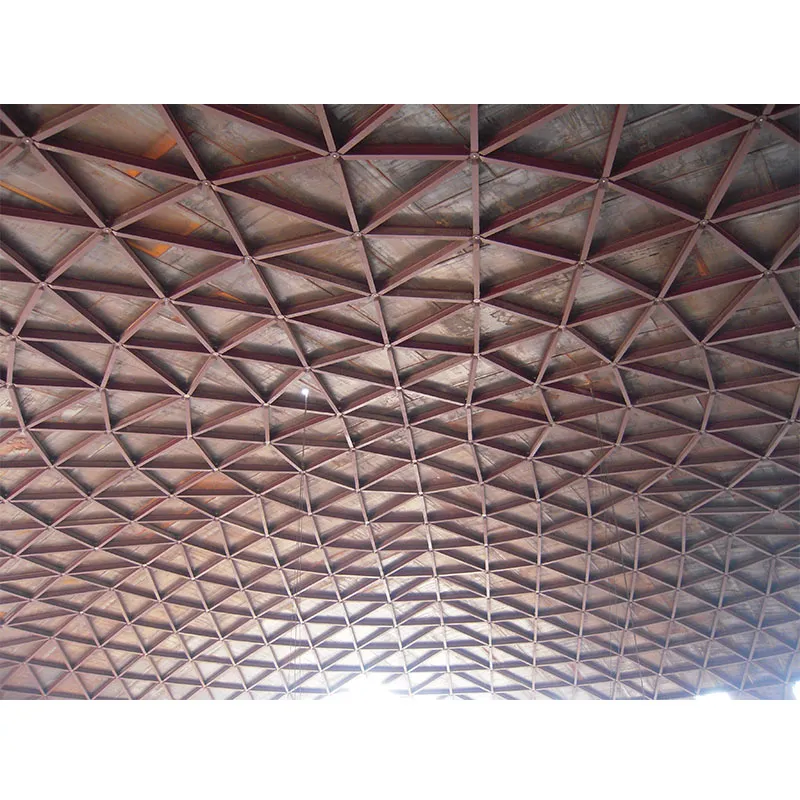

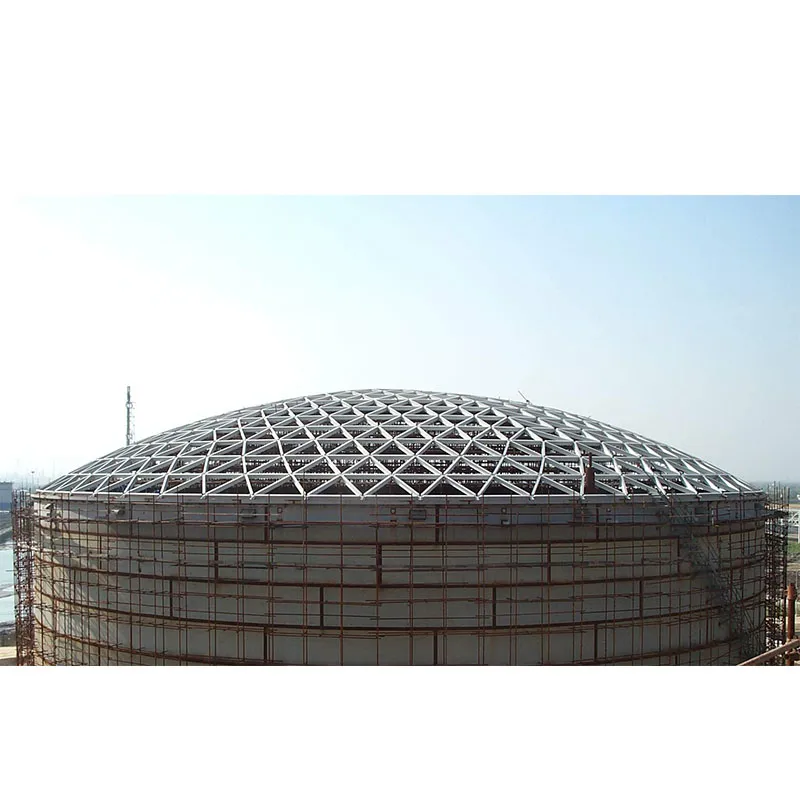

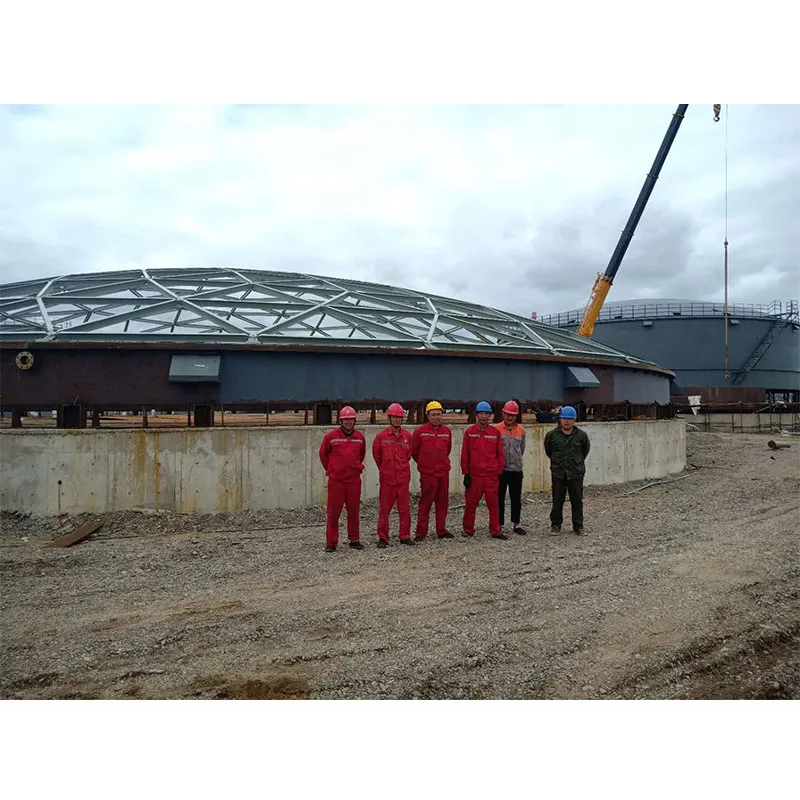

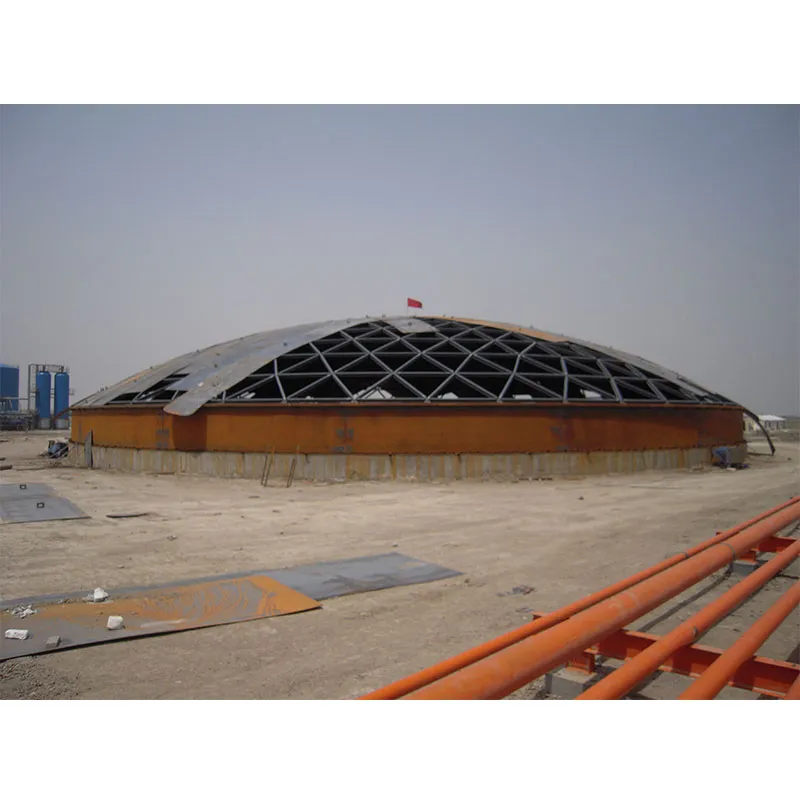

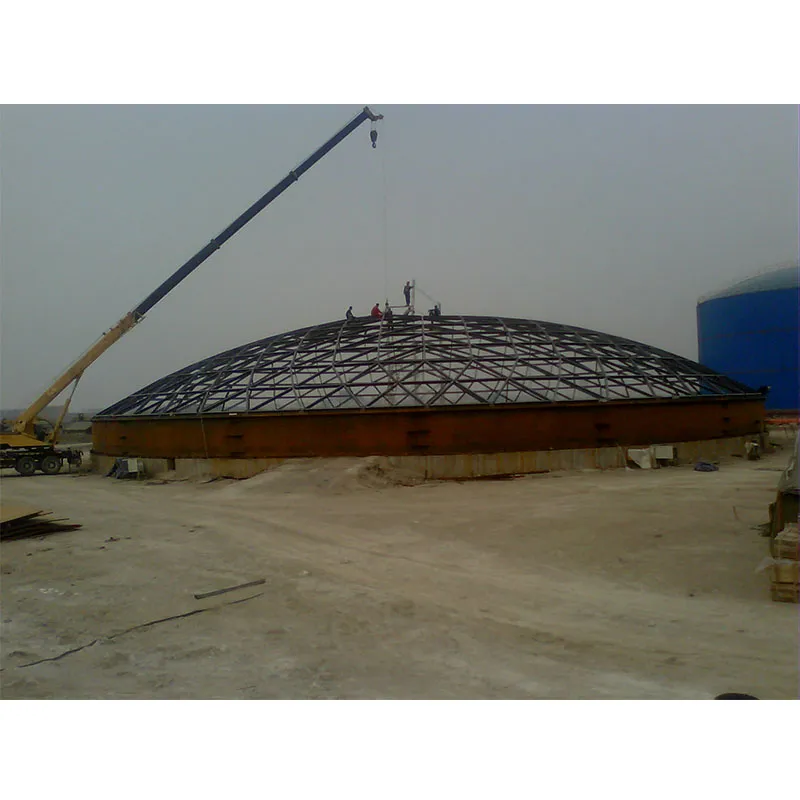

Треугольный стальной сетчатый купол

Особенности продукции:

1.Сетчатый купол использует оптимизированную треугольную коротколинейную стержневую систему.

2.Конструкция сетчатого купола обладает хорошими прочностными характеристиками, высокой пространственной жесткостью, и, в частности, превосходной сейсмостойкостью, способна противостоять интенсивности землетрясения в 8 баллов.

3.Сетчатый купол изготавливается заводским методом, типизированно, обладает высокой точностью, после монтажа криволинейная поверхность получается гладкой и эстетичной.

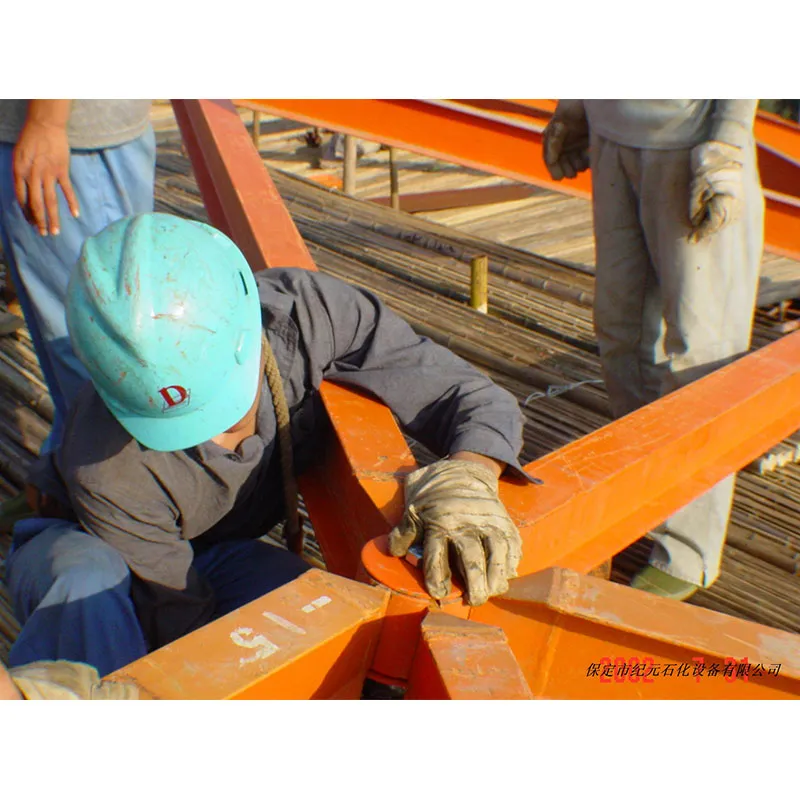

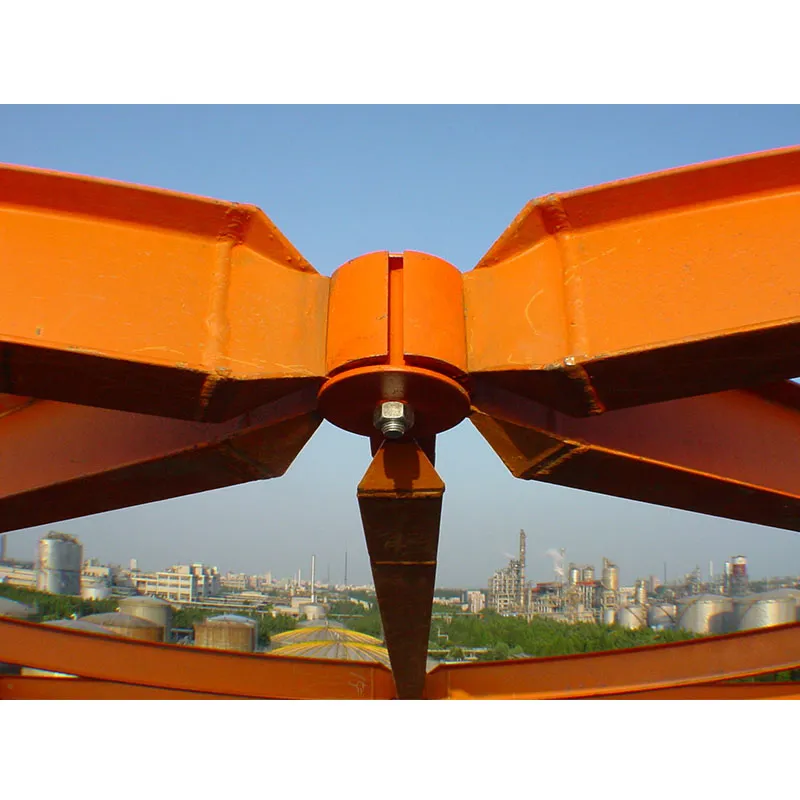

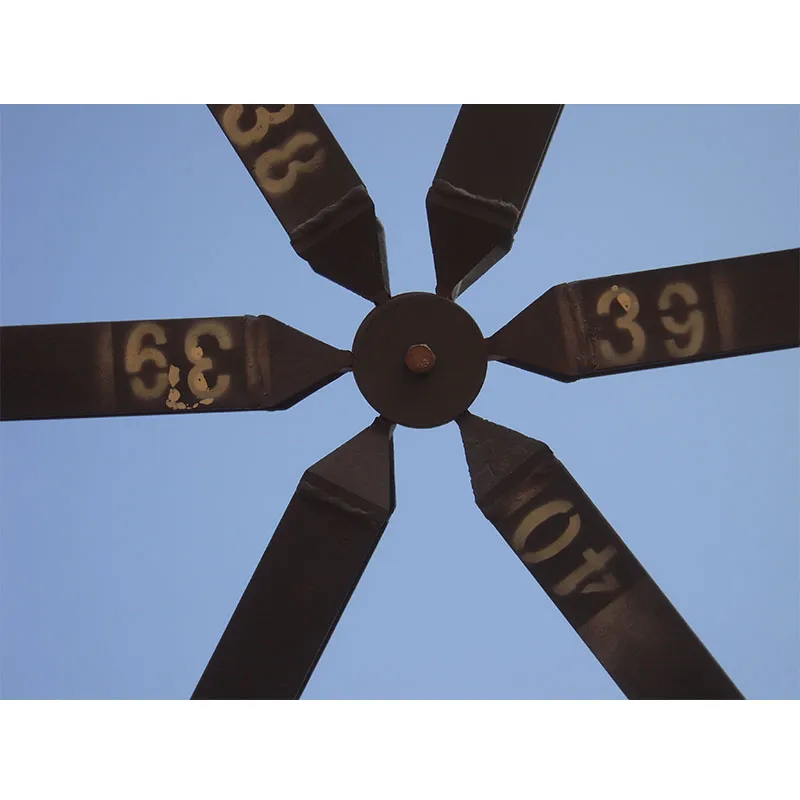

4.Сетчатый купол использует систему узлов с втулочными (гнездовыми) соединениями ступичного типа, монтаж простой, на месте в основном не требуется сварки.

5.Поскольку вес отдельных компонентов сетчатого купола мал, не требуется крупного подъемного оборудования, монтаж удобный и быстрый.

6.Сетчатый купол является несущей конструкцией, обшивочные листы присоединяются слабым соединением, обшивка служит только ограждающей конструкцией; в процессе эксплуатации, если обшивочный лист поврежден коррозией или разрушен, можно заменить только обшивочный лист, не требуется замены всей крыши резервуара.

7.Собственный вес сетчатого купола составляет примерно 20-35 кг/м².

8.По сравнению с исходной ребристо-плитной конструкцией, сетчатый купол позволяет экономить 20-30% стали, причем чем больше диаметр, тем эффект заметнее.

9.Сетчатый купол подходит для сводчатых резервуаров и резервуаров с плавающей крышей, возводимых методом нормальной сборки (снизу вверх) или методом обратной сборки (сверху вниз).

Примечание: расчет веса сетчатого купола, указанного выше, выполнен в соответствии со стандартами JGJ7-2010 и GB50017-2014.

2.Помимо указанных выше типоразмеров, резервуары других типоразмеров могут быть спроектированы в соответствии с проектными параметрами, предоставленными пользователем.

3.Если природные условия или условия эксплуатации относятся к предельным, должен быть выполнен отдельный проект.

4.Количество стали, указанное в приведенной выше таблице, является проектным весом, потери не учтены.

Техническое описание:

1.Для резервуара, спроектированного с сетчатым куполом крыши, монтаж стенки резервуара предпочтительно выполнять методом обратной сборки. Если подрядчик применяет метод нормальной сборки, необходимо в полной мере учитывать условия монтажа сетчатого купола;

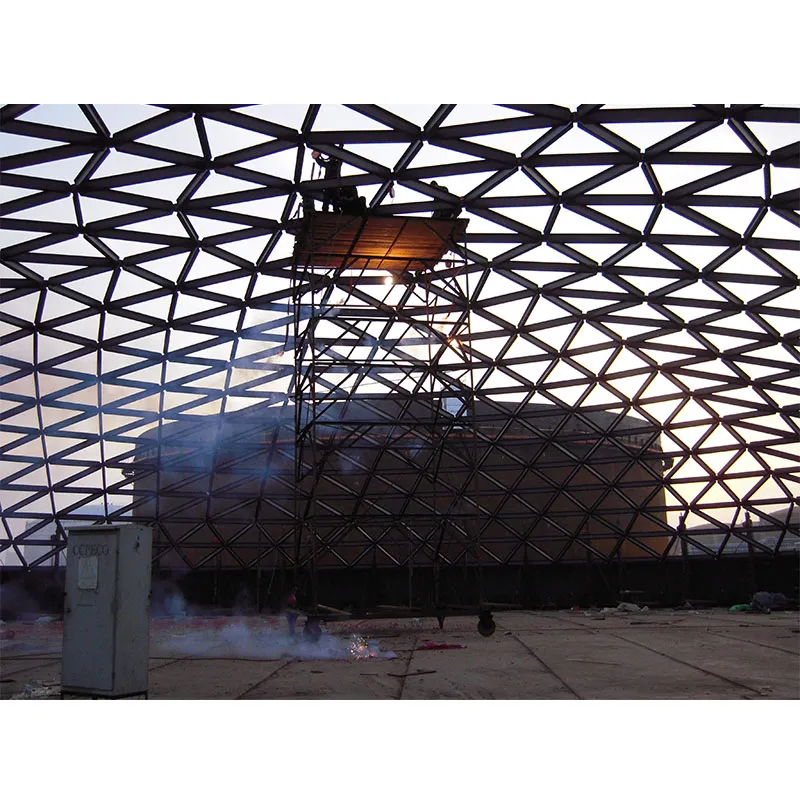

(1) Установка сетчатого купола с сооружения монтажных лесов или площадки (если это резервуар со стальным плавающим покрытием, то использовать стальное плавающее покрытие в качестве площадки для монтажа сетчатого купола при проведении гидравлического испытания плавающего покрытия);

(2) Монтаж сетчатого купола внутри резервуара на дне с последующим его подъемом в сборе.

2.Расчет прочности кольцевой балки должен соответствовать требованиям пункта 7.5.3 или пункта B.2.4 стандарта GB50341-2014, материал кольцевой балки должен соответствовать требованиям пункта 4.2 или пункта C.3.2.
