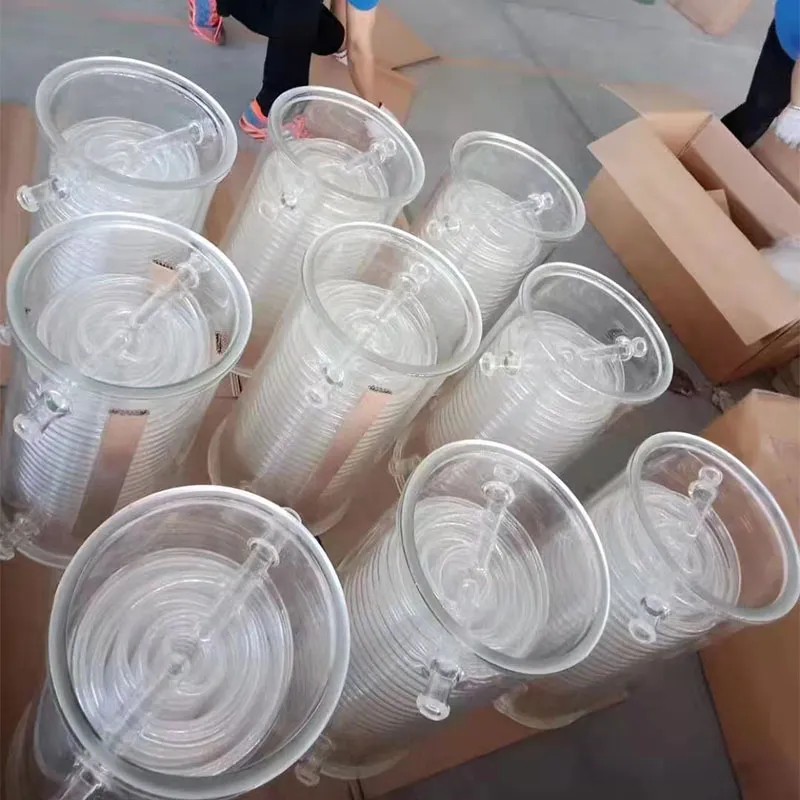

Змеевиковый конденсатор

Принцип конструкции:
Одна или несколько металлических/стеклянных труб, свернутых в плотную спираль, размещены в охлаждающей рубашке или ванне. Пар проходит через внутреннюю полость змеевика, а охлаждающая вода течет снаружи труб в противоточном режиме; теплообмен происходит через стенку трубы.

Ключевые особенности:

Компактность и гибкость: Малые габариты, подходит для лабораторий или малогабаритного оборудования (например, ротационные испарители);

Средняя эффективность: Коэффициент теплопередачи ~500-1000 Вт/(м²·K), подходит для паровой нагрузки <5 кг/ч;

Ограничения: Склонность к загрязнению и трудности очистки; не подходит для высоковязких сред.

Типичное применение:
Конденсация в малых установках рекуперации растворителей и дистилляции.

Девятиярусный конденсатор (многослойный кожухотрубный)

Принцип конструкции:
Вертикальный корпус содержит 9 независимых пучков труб. Пар проходит сверху вниз через каждый ярус, а охлаждающая вода движется снизу вверх в противоток. Каждый пучок труб имеет независимый контроль температуры, создавая градиентное охлаждение (высокотемпературная зона → низкотемпературная зона).

Ключевые преимущества:

Сверхвысокая эффективность: Девятиярусная оптимизация перепада температур, коэффициент теплопередачи до 4000 Вт/(м²·K), на 40% энергоэффективнее одноярусных кожухотрубных;

Конструкция, устойчивая к засорению: Модульные пучки труб можно разбирать для очистки, подходят для пара с содержанием частиц (например, сбросные газы брожения);

Большая пропускная способность: Производительность >50 тонн/час, удовлетворяет промышленным потребностям.

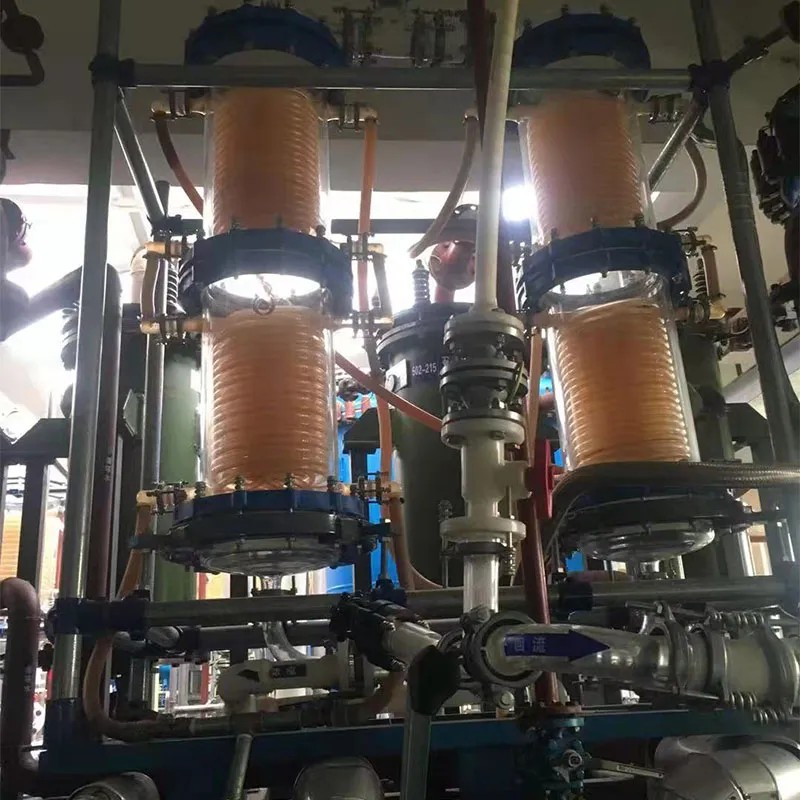

Промышленное применение:

Нефтехимия: Конденсация паров с верха колонны перегонки мазута;

Биотехнологии: Рекуперация этанола брожения;

Охрана окружающей среды: Концентрирование и рекуперация ЛОС из выбросов.

Ключевые различия

Эффективность и масштаб:

Змеевиковый конденсатор: Облегченная конструкция, для малых масштабов и ограниченного пространства;

Девятиярусный конденсатор: Промышленная эффективность, разработан для больших потоков и сложного состава пара.

Обслуживание:

Конструкция змеевика трудна для очистки, модульная конструкция девятиярусного позволяет проводить быстрое техническое обслуживание.

Рекомендации по выбору:

Лаборатории/Опытные установки: предпочтителен змеевиковый;

Промышленное непрерывное производство, обработка смесей паров с высокой температурой кипения: обязателен девятиярусный.
